DW06D
(文件编号：S&CIC1057) 二合一锂电池保护
IC
www.superchip.cn 第 1 页 共 9 页 Version 1.2

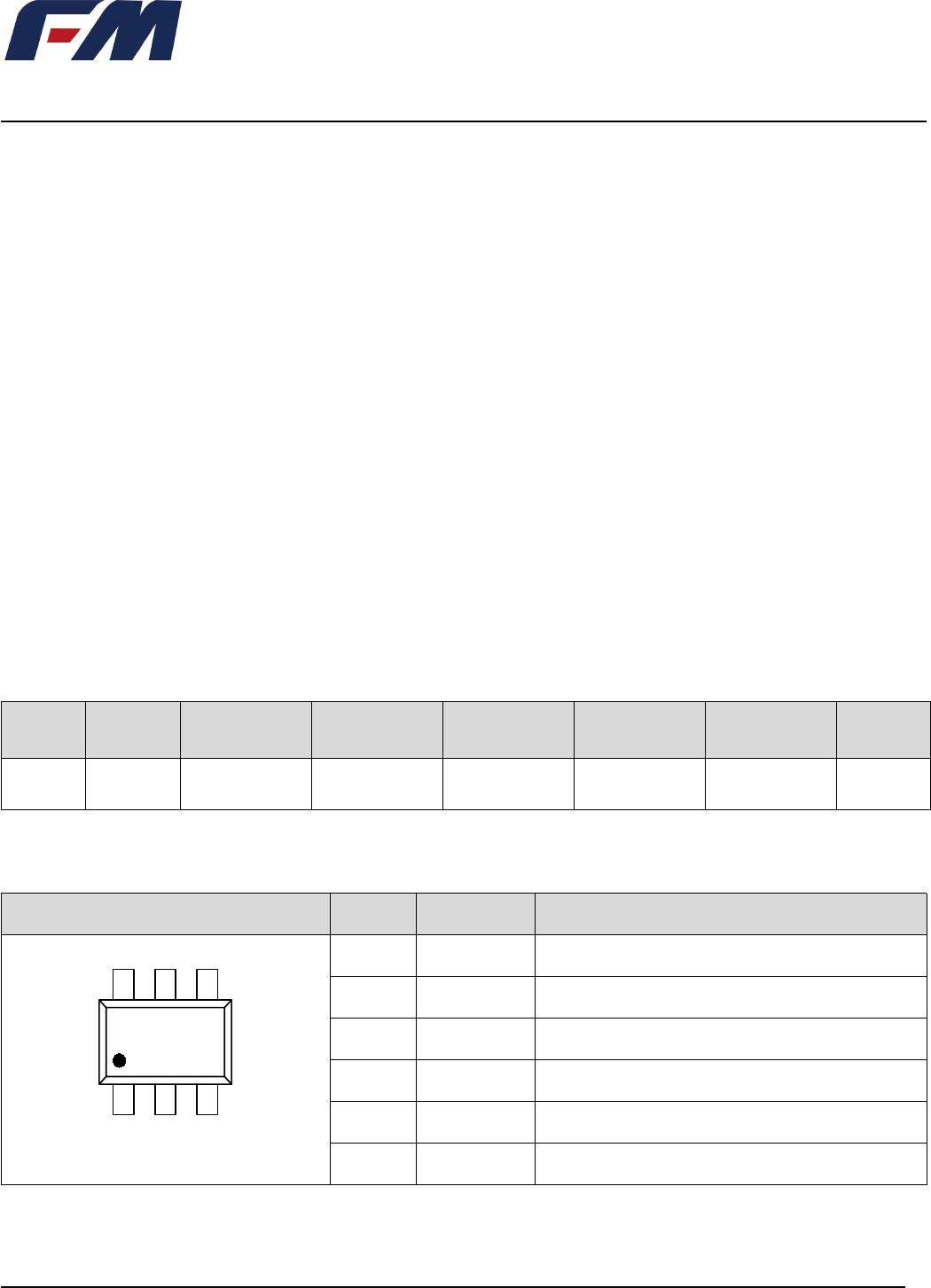

一、 概述
DW06D产品是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。DW06D包括了先进的功率
MOSFET，高精度的电压检测电路和延时电路。
DW06D具有非常小的SOT23-6的封装,这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。
DW06D具有过充，过放，过流，短路等所有的电池所需保护功能，并且工作时功耗非常低。
该芯片不仅仅是为手机而设计，也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的
应用场合。
二、 特点
内 部 集 成 等 效 50mΩ 左 右 的 先 进 的 功 率
MOSFET；
3 段过流保护：过放电流 1、过放电流 2（可
选）、负载短路电流；
充电器检测功能；
延时时间内部设定；
高精度电压检测；
低静态耗电流：正常工作电流 3.8uA
兼容 ROHS 和无铅标准；
采用 SOT23-6 封装形式塑封；
支持 0V 充电。
三、 应用
单芯锂离子电池组；
锂聚合物电池组。
四、 订货信息
型号
封装
过充检测电压
[V
CU
]（V）
过充解除电压
[V
CL
]（V）
过放检测电压
[V
DL
]（V）
过放解除电压
[V
DR
]（V）
过流检测电压
[V
OI1
]（mV）
打印标记
DW06D
SOT23-6
4.3
4.1
2.5
2.9
150
DW06D
五、 引脚图及说明
封装形式
管脚号
管脚名称
管脚描述
1 2 3 4 5 6
A
B
C
D
654321
D
C
B
A
Title
Number RevisionSize
B
Date: 9-Jan-2013 Sheet of
File: E:\E盘\规格书\规格图\规格图-0\ZBO\DW06D.ddbDrawn By :
1 2 3
456
V- S1 S2
DVDDVSS
SOT23-6
1
V-
电流感应输入管脚，充电器检测
2
S1
充电 MOS 管 S 极，充电负极
3
S2
放电 MOS 管 S 极，连接 VSS，外部连接
4
D
MOS 管 D 极
5
VDD
正电源输入管脚
6
VSS
接电池芯负极
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD.
DW06D
(文件编号：S&CIC1057) 二合一锂电池保护
IC
www.superchip.cn 第 2 页 共 9 页 Version 1.2
六、 极限参数
参数
符号
参数范围
单位
电源电压
VDD
VSS-0.3~VSS+12
V
CSI 输入管脚电压
VCSI
VDD+15~VDD+0.3
V
工作温度
Topr
-40~+85
℃
存储温度
Tstg
-40~+125
℃
七、 电气特性参数
参数
符号
测试条件
最小值
典型值
最大值
单位
工作电压
工作电压
VDD
--
1.5
--
10
V
电流消耗
工作电流
IDD
VDD=3.9V
--
3.0
6.0
uA
检测电压
过充电检测电压
VOCP
--
4.25
4.30
4.35
V
过充电释放电压
VOCR
--
4.05
4.10
4.15
V
过放电检测电压
VODP
--
2.40
2.50
2.60
V
过放电释放电压
VODR
--
2.80
2.90
3.00
V
过电流 1 检测电压
VOI1
--
0.12
0.15
0.18
V
过电流 2（短路电流）检测电压
VOI2
VDD=3.6V
0.80
1.00
1.20
V
过电流复位电阻
Rshort
VDD=3.6V
50
100
150
KΩ
过电器检测电压
VCHA
--
-0.8
-0.5
-0.2
V
迟延时间
过充电检测迟延时间
TOC
VDD=3.6V~4.4V
--
110
200
ms
过放电检测迟延时间
TOD
VDD=3.6V~2.0V
--
55
100
ms
过电流 1 检测迟延时间
TOI1
VDD=3.6V
4
7
11
ms
过电流 2（短路电流）检测迟延
时间
TOI2
VDD=3.6V
200
400
600
us
MOS 参数
单个 MOS 管漏极到源极的导通
阻抗
R
DS
(on)
V
GS
= 2.5V, I
D
= 3.3A
--
22.0
30.0
mΩ
R
DS
(on)
V
GS
= 4.5V, I
D
= 8.2A
--
16.0
20.0
过流
I
ODC
VDD=3.6V
2.4
3.0
3.6
A
漏-源击穿电压
V
(BR)DSS
V
GS
= 0V, I
D
= 250μA
19
20
--
V
连续的漏极电流
I
D(DeviceRef.)
T
J
= 25°C
5A
A
栅极阈值电压
V
GS(th)
V
DS
=VGS, I
D
=250μA
0.55
0.65
0.95
V
漏-源极电流
I
DSS
V
DS
=20V, V
GS
= 0V,
T
J
= 25°C
1
uA
栅-源极电流
I
GSS
V
GS
= ±10V
100
nA
of 9
