五种业界主流存储双活架构设计方案特点对比分析
字数
13894
阅读
9939
评论
12
赞
50
双活数据中心解决方案指两个数据中心均处于运行状态，可以同时承担生产业务，以提高
数据中心的整体服务能力和系统资源利用率，实现
RPO
（
Recovery Point
Objective
），
RTO
（
Recovery Time Objective
）严苛的要求，将企业业务系统连续性提升
至一个更高的台阶。目前，端到端双活数据中心解决方案中最核心的技术当属存储双活技
术，这也是备受企业关注的双活技术之一，而现有关于存储双活的内容中，普遍都是对存
储双活方案的整体概述，以厂商自带的产品为出发点来组织方案内容，很难对企业的存储
双活项目实际落地提供有利支持，从而导致项目实施后，容易被厂商绑定。因此，在本次
存储双活方案解析的内容中，笔者将从方案特点、第三站点仲裁、两地三中心扩展、读写
性能、故障转移、双活能力等多个角度，公正客观地对业界主流存储双活方案进行整体性
详细的解析和对比，涉及华为、
EMC
、
IBM
、
HDS
、
NETAPP
等五种不同存储厂商的存储
双活方案，来帮助企业真正解决存储双活建设的落地难题。本文将从五种业界主流存储双
活方案的方案特点展开解析。
一、华为
HyperMetro
1
、双活方案概述
华为存储层双活方案基于
OceanStor
融合存储系统的
HyperMetro
特性实现。
HyperMetro
采用
AA
双活架构将两套存储阵列组成跨站点集群，实现数据实时镜像。两端阵列的双活
LUN
数据实时同步，且两端能够同时处理应用服务器的
I/O
读写请求，面向应用服务器提
供无差异的
AA
并行访问能力。当任何一台磁盘阵列故障时，业务自动无缝切换到对端存
储访问，业务访问不中断。
2
、方案特点
（
1
）免网关设计：
Hyper Metro
双活架构无需额外部署虚拟化网关设备，直接使用两套存
储阵列组成跨站点集群系统。最大支持
32
个存储控制器，即两套
16
控存储阵列组建双活
关系。
（
2
）
I/O
访问路径：
Hyper Metro
在应用主机侧，通过
UltraPath
主机多路径软件，将两台
存储阵列上的双活成员
LUN
聚合为一个双活
LUN
，以多路径
Vdisk
方式对应用程序提供
I/O
读写能力。应用程序访问
Vdisk
时，
Ultrapath
根据多路径模式，选择最佳的访问路径，
将
I/O
请求下发到存储阵列。
根据双活站点部署距离，
Hyper Metro
提供了两种
I/O

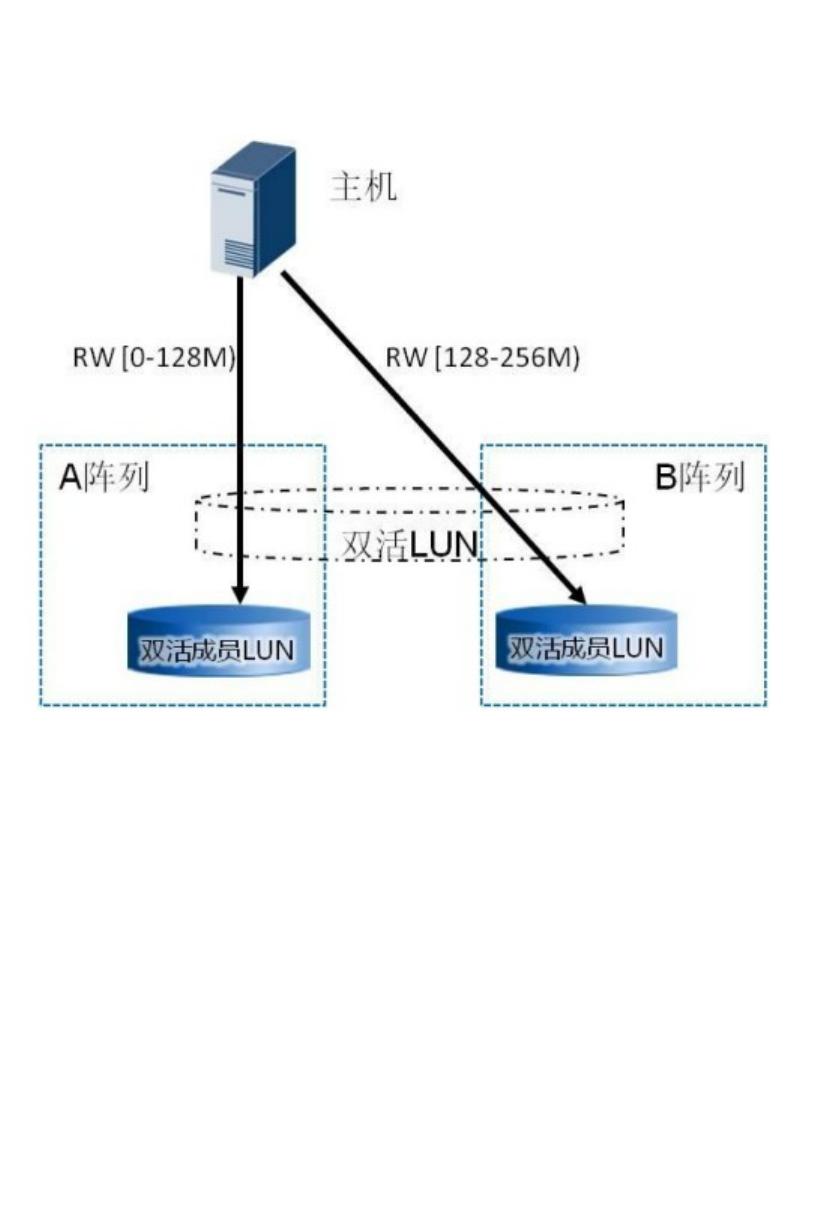

访问策略供选择。一是负载均衡模式：
该模式下可实现
I/O
的跨阵列负载均衡，即
I/O
以分片的方式在两个阵列上下发。分片大
小可配，例如分片大小为
128M
，即起始地址为
0-128M
的
I/O
在
A
阵列下发，
128M-
256M
在
B
阵列下发，以此类推。负载均衡模式主要应用于双活业务部署在同一数据中心
的场景。在该场景下，主机业务访问两套双活存储设备的性能几乎相同，为最大化利用两
套存储设备的资源，将主机
I/O
按分片方式下发到两套阵列上。
另一种是优选阵列模式：该模式下，由用户在
OceanStor UltraPath
上指定优选访问阵列，
主机业务访问时，
I/O
只会在用户设置的优选阵列路径上进行负载均衡下发，不产生跨阵列
的
I/O
访问。只有当优选阵列出现故障时，才切换到非优选阵列下发
I/O
。优选阵列模式主
要应用于双活业务部署在距离较远的双数据中心场景。在该场景下，双活数据中心的跨站
点访问的代价较高，假如两个数据中心的链路距离为
100km
，一次往返传输通常需要消耗
约
1.3ms
时间。优选阵列模式可以减少跨站点交互次数，从而提升
I/O
性能。针对数据读
场景，双活数据中心的业务主机只需要读本数据中心对应的双活存储阵列即可，避免主机
跨数据中心读取数据，提升整体访问性能。针对数据写场景，业务主机直接写本数据中心
对应的双活存储阵列，避免主机跨数据中心转发数据，充分利用
HyperMetro AA
双活能力，
AA
集群的每个控制器都能够接收写
I/O
，由本地控制器处理本地主机的写
I/O
请求，减少
跨数据中心的转发次数，提升方案整体性能。
（
3
）存储层组网：下图为
Hyper Metro
双活方案典型组网架构。可搭建阵列与主机、双活
镜像、同城互联等三类网络，数据网络与业务网络分离；两套双活存储阵列间通信支持
FC
或
IP
链路，推荐使用
FC
链路，但需满足站点间
RTT
（往返延迟）小于
2ms
要求。另外，
存储阵列和仲裁服务器之间的链路采用普遍的
IP
链路。
