二层网络对接的典型场景

目录

6.3.8.6 二层网络对接的典型场景

6.3.8.6.1 物理隔离不同平面

6.3.8.6.2 用户交换机堆叠

6.3.8.6.3 用户交换机二层互连

VRRP+STP

组网

6.3.8.6.4 用户交换机二层互连

VRRP+Smart-link

组网

6.3.8.6.5 用户

Cisco

交换机二层互连

HSRP

组网

6.3.8.6 二层网络对接的典型场景

物理隔离不同平面

用户交换机堆叠

用户交换机二层互连

VRRP+STP

组网

用户交换机二层互连

VRRP+Smart-link

组网

用户

Cisco

交换机二层互连

HSRP

组网

6.3.8.6.1 物理隔离不同平面

该场景下，用户网络中不同平面采用不同的交换机进行物理隔离，例如管理平

面和业务分别使用不同的交换机。

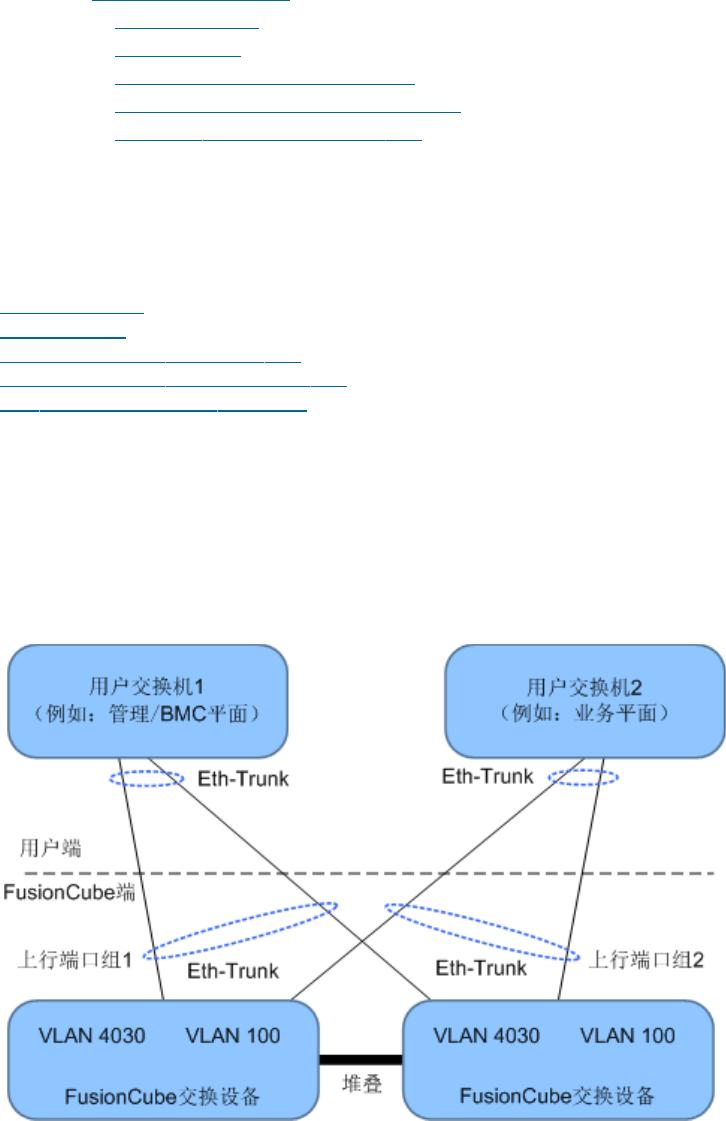

图 1 组网示意图

FusionCube 端

配置要求：

 将 FusionCube 交换设备与每个用户交换机连接的端口分别进行逻辑捆

绑（配置 Eth-Trunk）。

 在捆绑后的逻辑接口中配置允许通过对应平面的 VLAN ID。

 根据用户网络需求，配置上行端口 STP。

配置举例：

 “上行端口组 1”包含两个物理端口，这两个物理端口连接用户网络中管

理平面的交换机。“上行端口组 2”中的两个物理端口连接用户网络中业务平

面的交换机。详细配置命令请参见“配置上行网络”章节。

 “上行端口组 1”允许通过的 VLAN ID 为管理平面的 VLAN ID 4030。

“上行端口组 2”允许通过的 VLAN ID ID 为业务平面的 VLAN ID 100。详细

配置命令请参见“配置上行网络”章节。

 关闭上行端口 STP。

 <HUAWEI>system

 [~HUAWEI]interface eth-trunk 0

 [~HUAWEI-Eth-Trunk0]stp disable

 [*HUAWEI-Eth-Trunk0]quit

 [*HUAWEI]interface 10GE 1/0/1

 [*HUAWEI-10GE1/0/1]stp disable

 [*HUAWEI-10GE1/0/1]quit

 [*HUAWEI]interface 10GE 2/0/1

 [*HUAWEI-10GE2/0/1]stp disable

 [*HUAWEI-10GE2/0/1]quit

 [*HUAWEI]commit

 [~HUAWEI]interface eth-trunk 1

 [~HUAWEI-Eth-Trunk1]stp disable

 [*HUAWEI-Eth-Trunk1]quit

 [*HUAWEI]interface 10GE 1/0/2

 [*HUAWEI-10GE1/0/2]stp disable

 [*HUAWEI-10GE1/0/2]quit

 [*HUAWEI]interface 10GE 2/0/2

 [*HUAWEI-10GE2/0/2]stp disable

 [*HUAWEI-10GE2/0/2]quit

[*HUAWEI]commit

用户端

配置要求：

 在每个交换机中配置对应的 VLANIF，并设置 VLANIF 的 IP 地址和子网

掩码。
