5G-NR 物理层协议由如下 7 个规范构成。
[1] 3GPP TS 38.201: “NR 物理层概述”
[2] 3GPP TS 38.202: “NR 物理层提供的服务”
[3] 3GPP TS 38.211: “NR 物理信道与调制”
[4] 3GPP TS 38.212: “NR 复用与信道编码”
[5] 3GPP TS 38.213: “NR 物理层过程（控制）”
[6] 3GPP TS 38.214: “NR 物理层过程（数据）”
[7] 3GPP TS 38.215: “NR 物理层测量”
NR 物理层概述
与其他层的关系
总体协议架构
本部分描述的无线接口指用户终端（UE）和网络之间的接口，包括 L1，L2 和 L3。3GPP TS
38.200 系列规范对 L1（物理层）进行描述。L2 和 L3 的描述见 TS 38.300 系列规范。

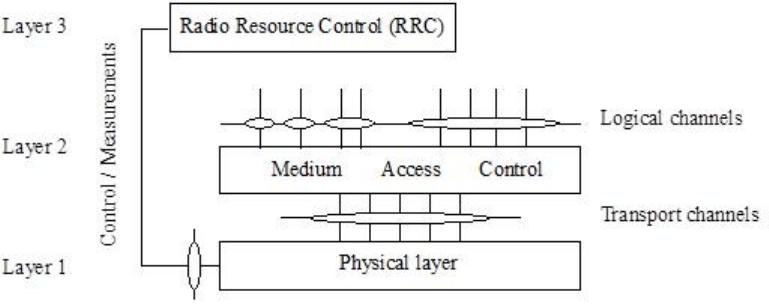

图 1 无线接口协议体系结构
图 1 显示的是与物理层相关的 NR 无线接口协议体系结构。物理层连接 L2 的媒
体介入控制子层（MAC）、以及 L3 的无线资源控制（RRC）层。图中不同层/
子层之间的圈表示服务接入点（SAPs）。物理层向 MAC 层提供传输信道。传
输信道的特性通过信息在无线接入口上的传输方式确定。MAC 向 L2 的无线链
路控制（RLC）子层提供不同的逻辑信道。逻辑信道的特性通过传输信息的类型
确定。
提供给上层的服务
物理层向高层提供数据传输服务，这些服务的接入是通过使用 MAC 子层的传输
信道实现的。具体内容详见[2]。
物理层概述
多址接入
NR 物理层多址接入方案基于 OFDM+CP。上行链路支持 DFT-s-OFDM（Discrete
Fourier Transform-spread-OFDM）+CP。为支持成对和不成对的频谱，FDD 和 TDD
都被支持。
L1 基于资源块以带宽不可知的方式定义，从而允许 NR L1 适用于不同频谱分配。一个
资源块（RB）以给定的子载波间隔占用 12 个子载波。
