1 August 15, 2016 ANSYS UGM 2016© 2016 ANSYS, Inc.
无线领域射频干扰分析
罗辉 / 高频应用工程师
ANSYS中国
2 August 15, 2016 ANSYS UGM 2016© 2016 ANSYS, Inc.
无线领域通信系统的发展
多个射频系统共址布局在同一个环境中
• 多样的系统特性：
─ 超宽的频率范围
─ 丰富的功率电平
─ 复杂的调制类型
• 各系统需要同时运行，且无干扰
• 有一些经验方法来实现和平共处，但却很难找
到最佳的解决方案
3 August 15, 2016
ANSYS UGM 2016
© 2016 ANSYS, Inc.
系统级射频干扰分析面临的挑战
• 整个射频通信系统包括非常丰富的
不同种类以及不同保真度的输入参
数；
系统级共址射频干扰仿真面临的最大挑战
在于对所有输入参数、模型结构、输出数
据以及可视化结果的管理
Tx
Emissions
Rx
Vulnerabilit
y
Component
Characteristics
(Amps, Filters,
Cables)
Antenna-
Antenna
Coupling
• 系统级共址射频干扰仿真通常不会
等到高保真数据都齐全时才进行；
• 随着仿真过程的深入，系统数据参数
和环境载体模型数据也在随之更新；
• 难以得到考虑载体平台影响的不同
系统天线之间的精准耦合量；
• 自动化结果诊断功能对干扰问题
的定位和解决至关重要；
4 August 15, 2016
ANSYS UGM 2016
© 2016 ANSYS, Inc.
ANSYS无线领域射频干扰分析平台：EMIT
管理 系统性能数据
仿真 射频干扰效应
定位 射频干扰根因
解决 射频干扰问题
8/15/2016
2

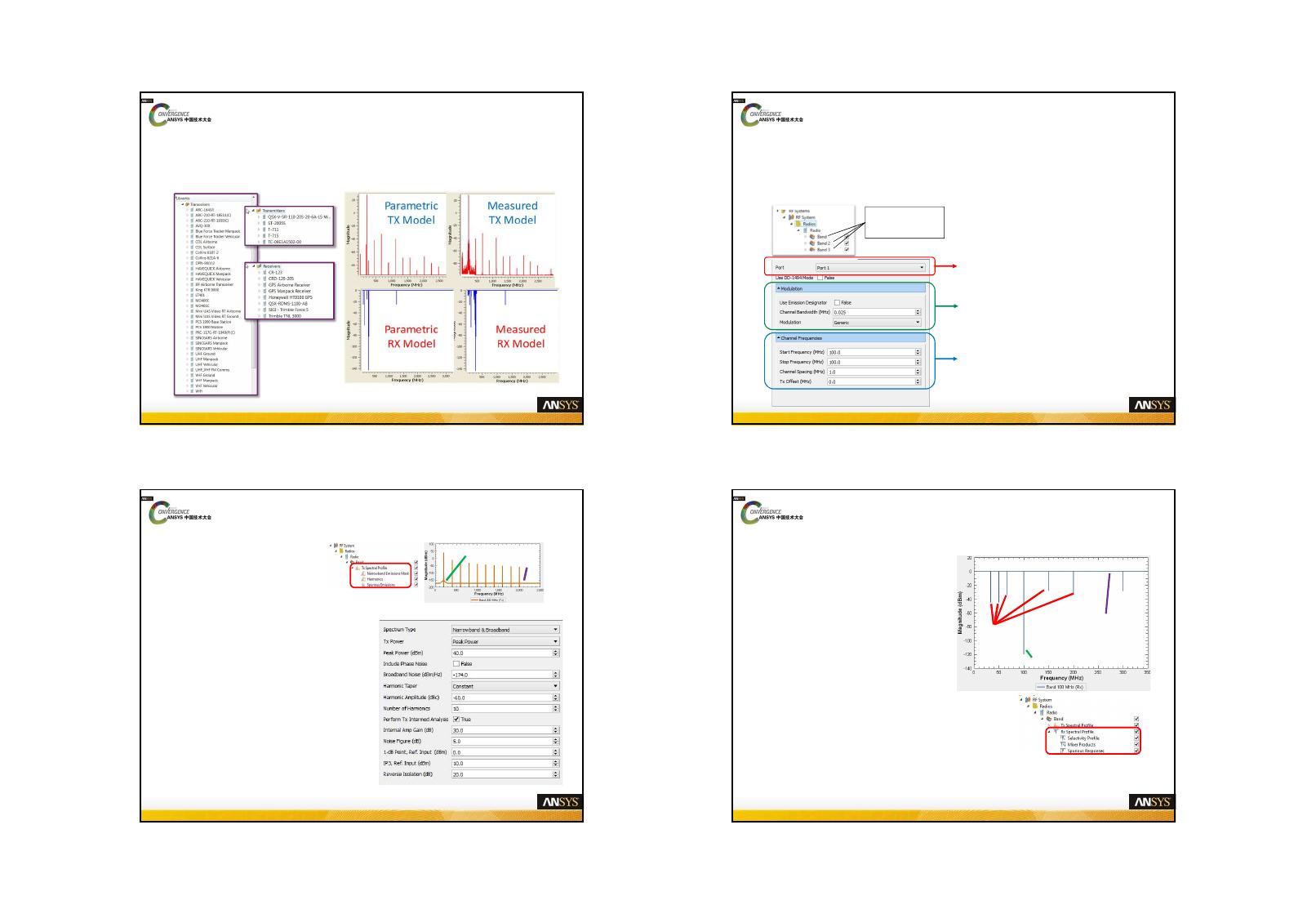

5 August 15, 2016 ANSYS UGM 2016© 2016 ANSYS, Inc.
管理射频系统性能数据
收发机
发射机
接收机
无线电系统模型
6 August 15, 2016 ANSYS UGM 2016© 2016 ANSYS, Inc.
无线系统（Radio）参数定义
• EMIT中的无线系统（Radio）可以是收发信机、发射机、接收机，一个Radio
可以定义多个频段（Band），EMIT可对每个Band配置相应的频率、功率电平、
调制方式等无线系统参数。
Band是radio
的子节点
指定该Band对应的天线端口
当前Band的信道带宽、调制方式等配置
当前Band的频率信息
7 August 15, 2016
ANSYS UGM 2016
© 2016 ANSYS, Inc.
发射机频谱定义
• Band下的发射机频谱可以
配置以下参数：
◦
频谱类别（窄带or宽带）；
◦
发射功率；
◦
近端相位噪声；
◦
远端宽带噪声；
◦
谐波；
◦
窄带发射频谱；
◦
杂散；
Phase
Noise
Broadband
Noise
8 August 15, 2016
ANSYS UGM 2016
© 2016 ANSYS, Inc.
接收机频谱定义
• 接收机频谱定义了接收机
的宽带敏感度性能，由以
下参数组成：
◦
带内敏感度门限；
◦
混频器产物；
◦
带外杂散；
◦
饱和电平；
In-Band Susceptibility
Saturation
Level
Mixer products or
spurs
接收机频谱定义的是接收系统敏感度不被恶化
的最大干扰信号门限，如果有发射信号超过该
门限，即表明接收机收到干扰。
