AMESIM中换热器换热系数标定研究
周乐
（珠海格力电器股份有限公司 珠海 519070）
摘要：从理论上分析空调器换热器换热原理及关键参数的修正系数，通过实验测
试及AMESIM标定软件研究标定方法，验证标定误差及应用效果。
关键词：AMESIM、换热器、换热系数、标定
引言
换热器作为空调系统的重要组成部件，其性能好坏对系统的经济性和可靠
性有很大的影响，换热器的主要热阻在于空气侧，对其进行换热计算研究具有重
要的意义。本文采用AMESim软件对翅片管换热器进行数值模拟仿真，标定换热器
空气侧换热系数。
1、理论分析

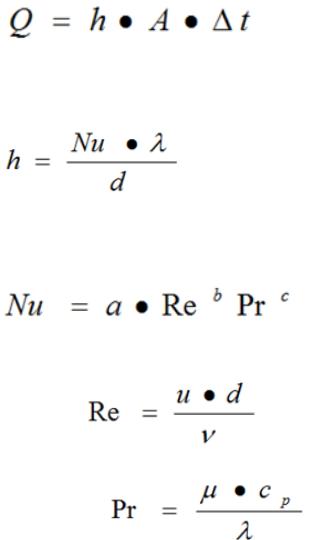

换热器空气侧换热量计算方程：
空气流过换热器的平均换热系数：
对流换热的特征数方程：
其中，
雷诺数：
普朗特数：

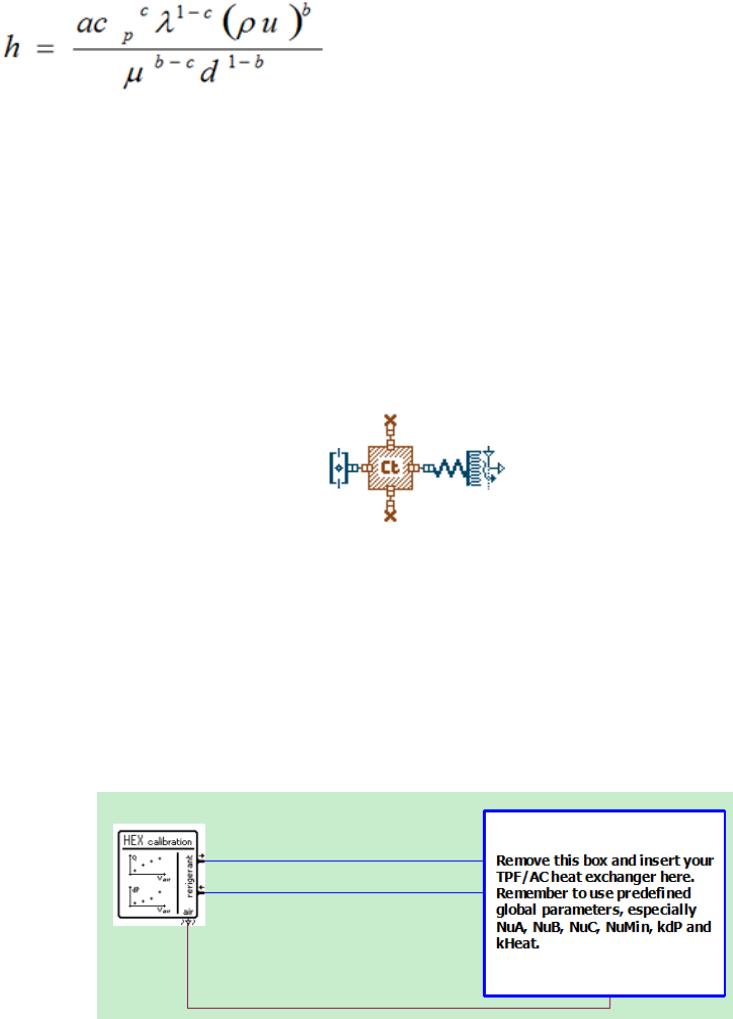

联立以上方程可求得换热系数计算式：
式中c
p
，λ，μ，ρ为空气参数，d为换热器结构参数，a，b，c为实验系数，需由实验
数据标定。
2、仿真建模
建立换热器换热单元模型：换热器换热单元模型由管内模型、管壁模型、翅片模
型组成。
图1 换热器换热单元模型
建立标定模型：打开标定模板，如图2，在标定模板中，系统已经预先把标定模型
写好并打包成模块，模块包含三个接口，分别为制冷剂进口、制冷剂出口、空气
进口。
图2 AMESim中换热器标定模板
建立换热器模型：将换热器的计算单元连接起来，将标定模块中制冷剂入口、制
冷剂出口、空气进口按空气实际分布连接到换热器模型各换热单元的换热管和
翅片模型上，得到换热器的完整的换热计算仿真模型。
