摘要
如果要求船舶满足性能需求，并在预算内
按时交付，确保设计团队的设计满足船舶
需求和规格至关重要。延迟交付和成本超
支都与当前预算不符，并且可能会严重影
响船队运营。
显然，设计和工程团队的所有成员，以及
主要供应商和造船厂运营规划者必须紧密
配合并保持同步，这样他们才可以高效独
立地工作，共同缩减开发周期时间和成
本；同时与负责开发船舶的多学科、多职
能团队的所有其他成员保持一致。
未来船队的复杂程度和目标将进一步加剧
现代船舶设计和工程的挑战，因为船舶拥
有者和经营者除了要求船舶拥有更高的运
营效率、耐用性和适应性，还要求从交付
到退役拥有更高水平的性能。后者使设计
师和工程师不得不考虑其决策在未来 30
到 40 年产生的影响，以及下列问题：(1)
模块化设计方便船舶在中期进行升级；(2)
扩大服务范围，以适应电力、暖通空调
www.siemens.com/plm
(HVAC) 和其他需求的增长；(3) 更具创新
的船内布置，如减少人员密集的舱室，增
加空间宽敞的通道，以便将来更换大型设
备和系统。
设计和工程团队之间的协调与精确对于未
来船队项目的成功从未如此重要。
造船业 PLM 提供整体的设计和工程方案
造船业 PLM 为船舶设计师和工程师提供了
整体解决方案，以建造符合要求与规格的
船舶。此外，运用其嵌入式系统工程功
能，整个船舶任务分解结构 (SWBS) 团队
的每个隶属组织都可以与需求保持一致，
同时，项目管理领导层能够保证更改和配
置管理及时有序地执行。
造船业 PLM 是模块化、开放式和可扩展的
设计和工程解决方案组合，其中包含大量
工程学科，以增强多物理场仿真，包括动
态和静态应力分析、计算流体力学 (CFD)
、有限元分析 (FEA)、热分析、系统级动
态分析和复合材料分析。模块化架构允许
优势
• 支持设计师和工程师的工作
与船舶需求和规格保持一致
• 确保更改和配置管理及时有
序地执行
• 提供预配置流程模板以加速
流程实施，缩短价值实现的
时间
• 增强船舶设计团队、船厂运
营、主要合作伙伴和供应商
以及船队支持组织之间的协
作
• 允许设计师和工程师访问特
定的兴趣领域，从而避免逐
层搜索，耗费时间
• 提高工程团队和生产规划人
员的效率
Siemens PLM Software
船舶设计和工程
使用造船业 PLM 解决方案开发价格合理、持久耐用、操作灵活的船舶，组建未来舰队
造船厂团队选择优化团队整体绩效的模
块。借助国际标准化组织 (ISO) 认证标准
JT™ 数据格式，计算机辅助设计 (CAD) 建
模可以接收各种专有代码输入，这些代码
对于集成合作伙伴和供应商至关重要。事
实上，供应商通常负责 70% 以上列于船舶
物料清单 (BOM) 上的材料和设备。
造船业 PLM 产品组合也一直旨在灵活满足
隶属组织的个人设计师和工程师的需要，
使他们能够随时访问符合他们特定的兴趣
领域的具体区域、舱室和/或系统，从而避
免逐层搜索大量数据，耗费时间。此特征
是提升工程团队和生产规划人员效率的关
键。
最后，造船业 PLM 具有一套嵌入组合中的
预配置流程模板，可以加速流程实施并缩
短造船厂实现价值的时间；例如，自动化
的图纸发布工作流程、文档管理、舱壁渗
透管理、重量信息管理，包括重心、SWBS
部分导入和多视图自动设置。
造船业的数字化让整个扩展企业呈现出前
所未有的协调与精确，包括船舶设计团
队、造船厂运营、主要合作伙伴和供应
商，以及船队支持组织；Siemens PLM
Software 的造船业 PLM 解决方案是实现这
一戏剧性转变的关键。
造船业 NX
NX™ 软件基于 Siemens PLM Software 最
新的架构进行构建，这是一项设计和管理
大型产品的技术，此类产品拥有大量组件
并且占据大量的空间。
该技术允许船舶建造商在多个视图上灵活
组织船舶数据，并让设计师在穿越同船空
间的端到端系统中进行快速搜索、检索和
协作。NX 与 Teamcenter® 软件完全集
成，后者是领先的产品生命周期管理
(PLM) 系统，而且还无缝集成了
Tecnomatix® 软件数字化制造解决方案，
以确保最佳的制造和装配。
NX 结构
NX 船舶结构基本设计软件用于实施结构系
统的概念。NX 船舶结构细节设计提供定义
和修改结构细节零件所需的全部功能。NX
船舶结构制造提供创建结构制造所需数据
的功能。

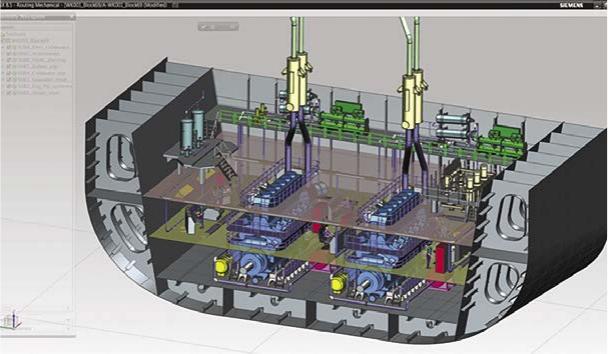

NX 管线布置
NX 管线布置工艺和仪表绘制图表 (P&ID)
软件提供显示管道通路的二维和三维示意
图的工具。NX 布线管道提供三维工具，用
于创建、修改、验证和记录管道系统的设
计。
船舶设计和工程
of 4
