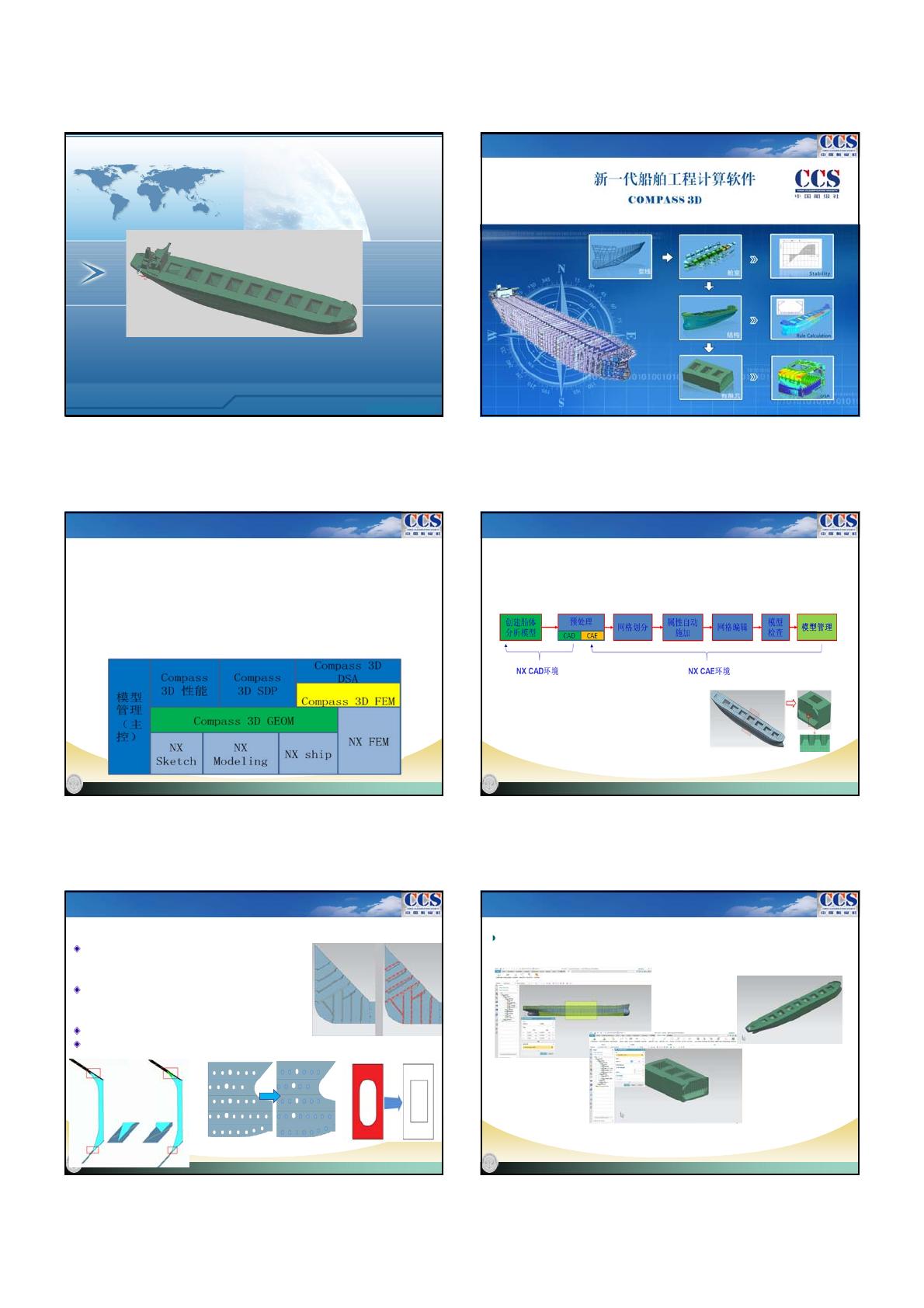

基于NX平台的船舶结构有限元快速
建模系统COMPASS-3D FEM
中国船级社研发中心
王丽荣
CCS. All rights reserved
1. COMPASS-3D 系统简介
CCS. All rights reserved
3
在“中国制造2025”、“工业4.0”时代背景下，基于3D数字化模型的船舶设
计、检验和制造是船舶工业近几年的重要研究方向之一。中国船级社立足于智能审
图和智能检验技术的发展，开发了基于船舶3D模型的新一代工程计算软件系统
COMPASS-3D。
该系统采用标准化、模块化、集成化和智能化的理念，在Siemens NX平台上
，基于NX的CAD/CAE设计分析一体化的优势，实现了船舶专用三维几何参数化快
速建模（Compass 3D GEOM） ，几何模型向有限元模型的快速转化（ Compass
3D FEM），3D模型用于船舶性能计算（Compass 3D 性能）、规范计算（
Compass 3D SDP）和直接计算（Compas s 3D DSA）。可大幅提高用户建模效率
，缩短设计和审图周期。
1. COMPASS-3D 系统简介
CCS. All rights reserved
2. COMPASS-3D FEM 主要功能
Compass 3D FEM系统针对船舶结构和有限元建模特点
，实现了由三维几何模型快速生成满足船舶直接计算规则
要求的有限元模型。其建模流程如下图所示：
CCS. All rights reserved
2. 1模型快速预处理
为满足船舶结构有限元网格划分规则的要求，提供了对
船舶几何模型的自动预处理功能。包括：
板的简化：
肘板趾端终止点放置到支撑结构处；
自动搜索并删除不需要划分网格的小板；
孔的简化：
自动搜索并删除小孔；
按要求将腰圆孔和圆角矩形孔批量等效为方形孔；
加强筋端部自动连接处理；
板架离散
删除小孔示意图
板趾端简化
腰圆孔等效示意图
加强筋调整示意图
CCS. All rights reserved
2. 2网格自动划分
满足船舶结构有限元模型规则要求的网格自动划分
根据规范对船舶结构有限元尺寸的规则要求，自动划分有限元网格。
2018/6/5
2
CCS. All rights reserved

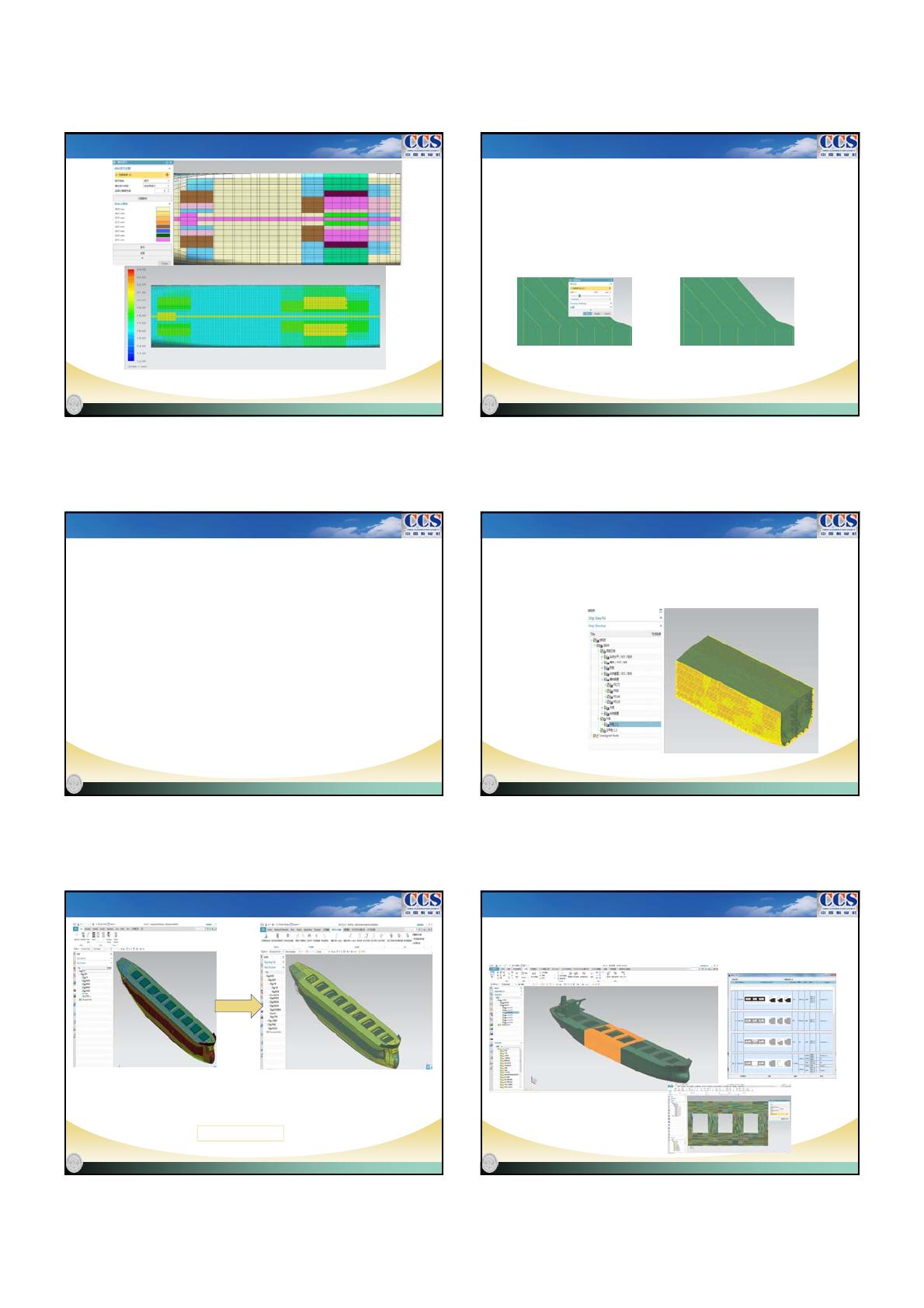

2. 3结构属性自动施加
CAD模
型厚度
云图
有限元
模型厚
度云图
准确地将结构模型的板和加强筋的属性自动施加到有限单元
CCS. All rights reserved
2. 4灵活的网格编辑方法
• 消除短边：自动搜索并消除短边，提高网格质量。
• 节点线型对齐。
• 节点正交对齐。
• 根据2D单元边批量创建1D单元。
• 选择相连的节点批量创建1D单元。
• 拆分1D单元: 自动搜索1D单元边附近的节点，对1D单元进行拆分。
CCS. All rights reserved
2. 5丰富的网格质量检查工具
• 孤立节点检查
• 单元面积检查。搜索模型中面积小于等于设定阈值的2D单元。
• 单元匹配检查。检查1D单元和2D单元的匹配性。
• 共边重叠2D单元检查。
• 单元舱室关联检查。
CCS. All rights reserved
2. 6模型管理
• 结构树
采用结构树对有限元模型进行分层次管理；
由CAD几何模型生成的有限元单元自动关联结构树
通过结构树对模型进行显隐控制，操作便捷。
• 舱室树
舱室自动识别
舱室合并
CCS. All rights reserved
3实船建模情况
全船有限元模型（含178516个2D单元
，114616个1D单元）
某散货船全船三维几何模型（含2098
个板架，25688根加强筋）
共耗人工时1人月。
CCS. All rights reserved
4 应用
本系统建立的船舶结构有限元模型，已经应用于散货船和油船共同规范
的结构强度直接计算分析系统（Compass 3D DSA）。
