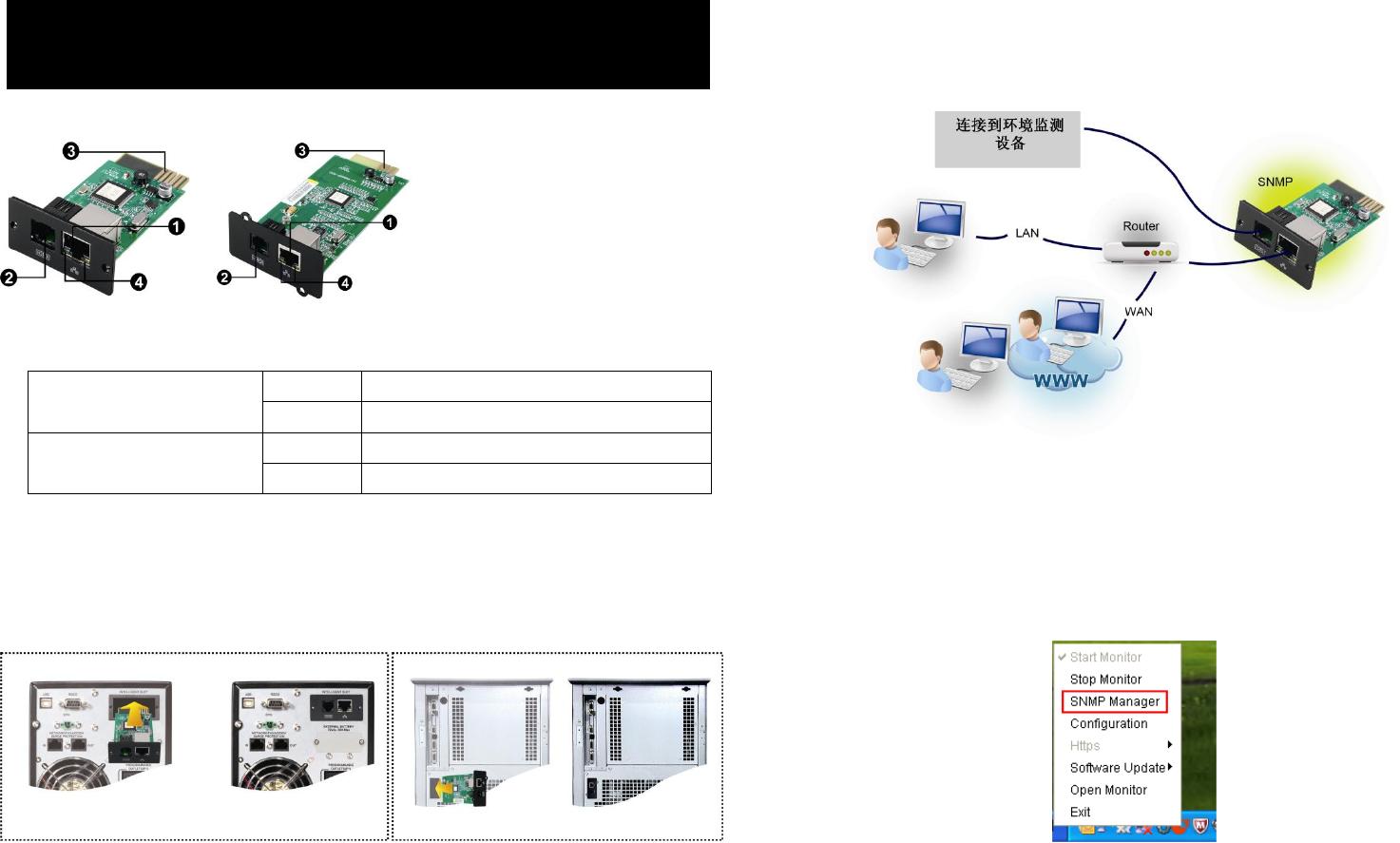

1． 产品外观
SNMP I SNMP II (仅限于三相在线式不断电系统)
以太网络端口状态灯:
100M 显示灯 (绿色)
闪烁
端口运作于 100Mbit/s
熄灭
卡片未连接网络线
10M 显示灯 (黄色)
闪烁
端口运作于 10Mbit/s
熄灭
卡片未连接网络线
2． 安装与连接
请依照以下步骤安装与连接 SNMP 网络卡:
步骤 1: 请将 UPS 后背板上的智能型插槽盖子移开，并保留螺丝。
步骤 2: 将卡片插入卡槽内并使用原先的螺丝将卡片锁紧。(见图 2-1)
图 2-1
请参考图 2-2 连接 SNMP 网卡于系统中。
步骤 3: 将以太网络线连接在 SNMP 网卡上的以太网络接口(RJ-45)。
步骤 4: 若有外接的环境监控设备，再使用一条网络线，一端连接在网卡上的侦测
端口，另一端连接到环境监控设备上。
图 2-2
3． 设置
a) 请安装 UPS monitoring software 监控软件于个人计算机中。当软件成功安
装后，快捷工具栏上会创建一个插座图标，SNMP manager 会自动启
动，请点击鼠标左键会跳出功能选择，此时请点选 “SNMP manager”。
图 3-1
施耐德 SP 系列 UPS SNMP 网络管理卡(VGL9801)快速安装指南
以太网络端口(10/100Base-T)
侦测端口
金手指接口: 连接 UPS 卡槽
以太网络端口状态灯
b) 进入 SNMP Manager 的画面后，请输入特定 IP 网址来搜寻局域网络里的所
有 SNMP 设备。SNMP Manager 会通过 DHCP 服务器自动搜寻服务器上的
IP 网址，若没有 DHCP 服务器，则会使用默认的 IP 网址 192.168.102.230、
默认的子网掩码(subnet mask) 为 255.255.255.0、默认的网关(gateway)
为 0.0.0.0。

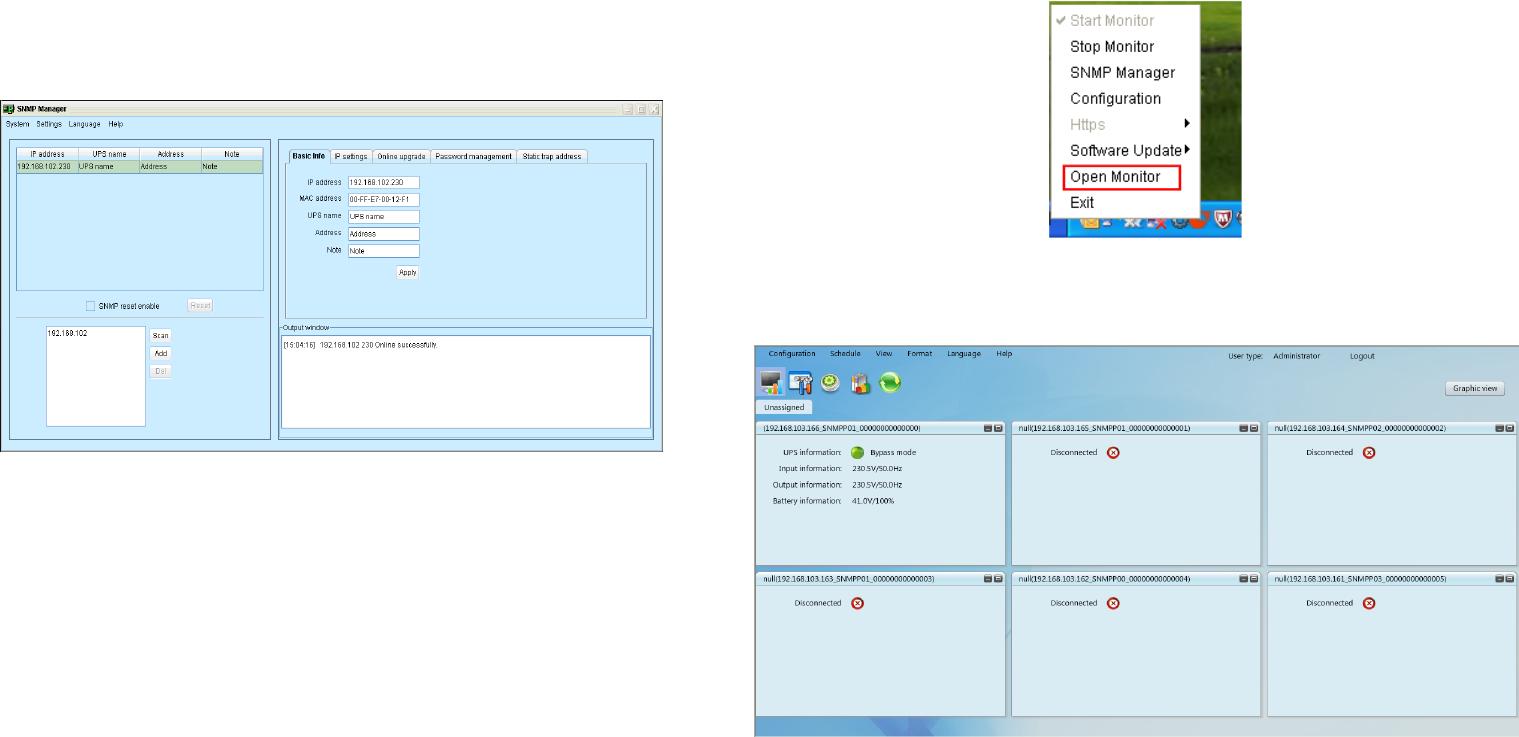

图 3-2
c) 用户可通过 SNMP Manager 接口，自行修改 IP 网址设置、在线更新、密码
管理与静态 trap 设置(static trap address setting: 主动发送信息给网络管
理系统的特定管理者)。若有需要任何修改，都必须要输入密码才能进行，
默认的密码为 12345678。
4. 监控
点击鼠标右键会跑出功能选项列，如图 4-1，请点选“Open Monitor”。
图 4-1
然后，会启动 UPS monitoring software 软件，此时，画面中会列出所有搜寻到的
SNMP 设备，见图 4-2。
图 4-2
若需要详细的设置与操作说明，请参考 UPS monitoring software 软件使用说明书。
ZH 990-5638
03/2015
of 2
