图解数据库Aries事务Recovery算法 - 黑客画家的个人空间

背景知识

在开始阐述Aries是什么之前，需要先交代几个常识性的概念，作为引出Aries的铺垫。

数据库体系结构

图1大致描述了一个（分布式）数据库应该包含的组件，其中箭头方向大致描述了一个请求被处理的顺序。一个

请求（以DML为例），会先经过Query Process层进行解析、优化处理，最终生成物理执行计划（就是用具体

的算法替换逻辑计划里的各个算子），交由执行引擎Excutor Engine进行处理。接下来就是数据库最核心的部

分了，Storage Engine存储引擎接收Excutor Engine发来的命令，执行实际的数据存取操作，Storage Engine

会决定数据的物理组织形式、索引的类型等，Storage Engine中较为重要的几个模块有：Buffer/Cache

Manager负责管理从磁盘加载哪些数据、哪些数据应该被缓存在内存中；File Manager用于管理磁盘空间的分

配和决定数据在磁盘上存储的物理数据结构（索引的存储结构、行数据的存储结构等）；Integrity Manager负

责对数据进程完整性检查；Transaction Manager负责事务的管理，主要包含事务的并发控制（Concurrency

Control）和故障恢复（Crash Recovery）。最终，存储在磁盘上的数据包含行数据、索引数据、统计数据和

schema数据等。

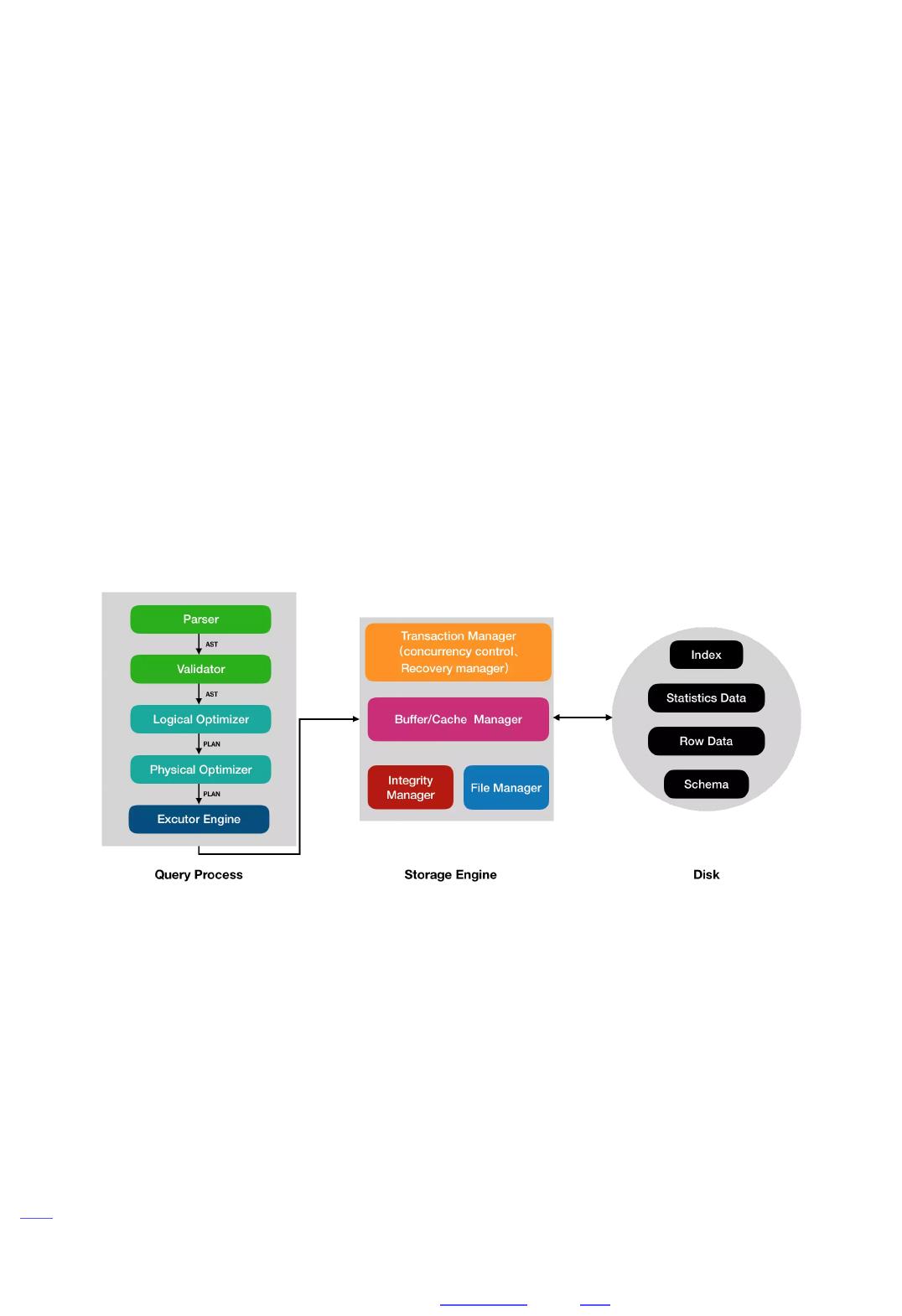

图1 数据库系统结构

当然，数据库种类、功能繁多，无论是单机的还是分布式的，因此上图只是罗列出一些通用、基本的组件，生

产中的数据库会在此基础上添加更多的模块，比如复制、备份、管控等。

事务

介绍完数据库的体系结构，接下来再回顾下数据库事务中常见的一些概念。2PC（两阶段提交）是大家耳熟能详

的词汇了，和它类似的还有一个2PL（两阶段锁），那它们是什么关系呢？如果再加上MVCC呢？接下来，本文

就对它们做一下简单的对比和介绍。

2PC是一种分布式事务的提交算法 ,其主要目的是为了保证分布式事务的原子性（Atomicity），即在分布式中

有多节点参与的情况下，如何保证一个事务要么在所有参与节点中执行成功（事务提交），要么全部执行失败

（事务回滚），虽然2PC本身有很多缺点（如协调器单点故障、参与者同步阻塞等），但是现实中它还是分布式

事务的主要提交算法（当然有很多2PC的变种版本，如Percolator）。而2PL和MVCC（ Snapshot Isolation是

其一种实现）都是事务的并发控制算法（手段），用于保证事务的隔离性（Isolation），即所有的并行事务被

以何种调度方式进行执行。我们都知道，事务是需要ACID四个属性的，前面我们只讨论了A和I，对C和D都没提

及，对于C而言，在我的上一篇文章中已经解释过，本质上它不属于数据库本身的责任（区别于CAP理论中的

C），因此本文不再赘述。而对于D而言，其表示持久性（Durability），意思是一个事务一旦提交成功，那么

事务产生的影响必须是持久化的、稳定不变的。显然，现实环境中（特别是分布式、大规模集群环境下），机

器硬件发生故障、内核崩溃和业务代码core dump是非常频繁的（后文我们统称为Crash），如何保证在任意时

间点发生Crash，机器重启（包括业务进程）后数据库还能恢复到之前的一致状态（已经提交的事务执行redo保

证事务的Durability，未提交的事务执行undo回滚保证事务的Atomicity），那么就是数据库中另一个重要的组

件：Crash Recovery 来保证了。

可能有人会有疑问了，既然2PC主要用来保证事务提交的Atomicity，Crash Recovery貌似也可以保证

Atomicity，那么它们之间有什么关系呢？其实，2PC更多的应于在分布式事务中，这里就要区分一下了。在分

布式事务中，如图2所示，通常把一个分布式事务称之为全局事务（由协调器Coordinator和参与者

Participants节点组成），而在每个参与者节点上也会存在本地的事务，通常称之为局部事务。全局事务一定是

建立在局部事务的基础上的，因为如果任何一个Participant上的局部事务都无法保证，那何谈全局分布式事务

呢？因此，本文讲的Crash Recovery主要是用来保证局部事务的Atomicity和Durability（但是有时候其实没有

必要分的非常清楚，因为一旦保证了局部事务，那么自然全局事务也就保证了）。

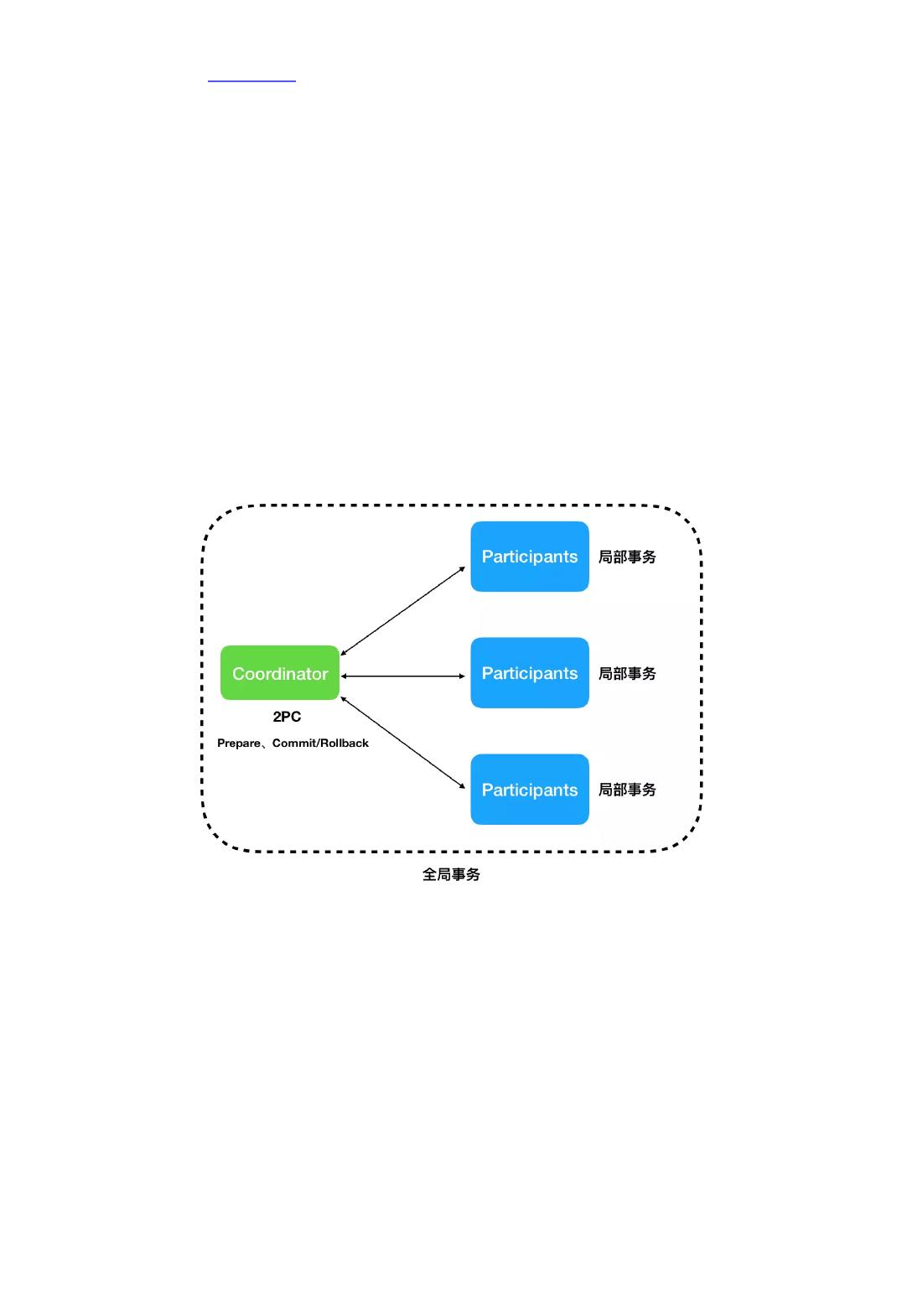

图2 全局事务与局部事务

steal、force、redo、undo

经过前文的论述，数据库中Crash Recovery模块主要用来保证（局部）事务的Atomicity和Durability。那么它

是怎么做到的呢？很多人肯定都知道redo log和undo log。但是很少有人能说清楚它们的作用分别是什么？只

需要redo log行不行？什么情况下两者都需要呢？其实，要搞清楚这些问题，还需要先介绍下数据库的缓存刷

新策略。为了保证数据库的Atomicity和Durability，数据库会先把数据的更新记录在日志中，再写行数据

（row data），最后提交。在事务提交时，日志是必须要写入稳定存储的。但是行数据呢？最理想的情况是在

事务提交那一刻写入稳定存储中，这种策略称之为force刷新策略，但是这个会严重影响性能（产生很多小的磁

盘随机io和写放大），因此现实中的数据库大多使用no-force策略（即事务提交的时候不会强制刷新行数据缓

冲page到磁盘）。现在，行数据可以在事务提交前和提交后写入稳定存储，在事务提交前就写入磁盘的情况称

之为steal策略（意思是在事务提交前，缓存中的一个行数据page被偷走了写入磁盘），相反，在事务提交前行
