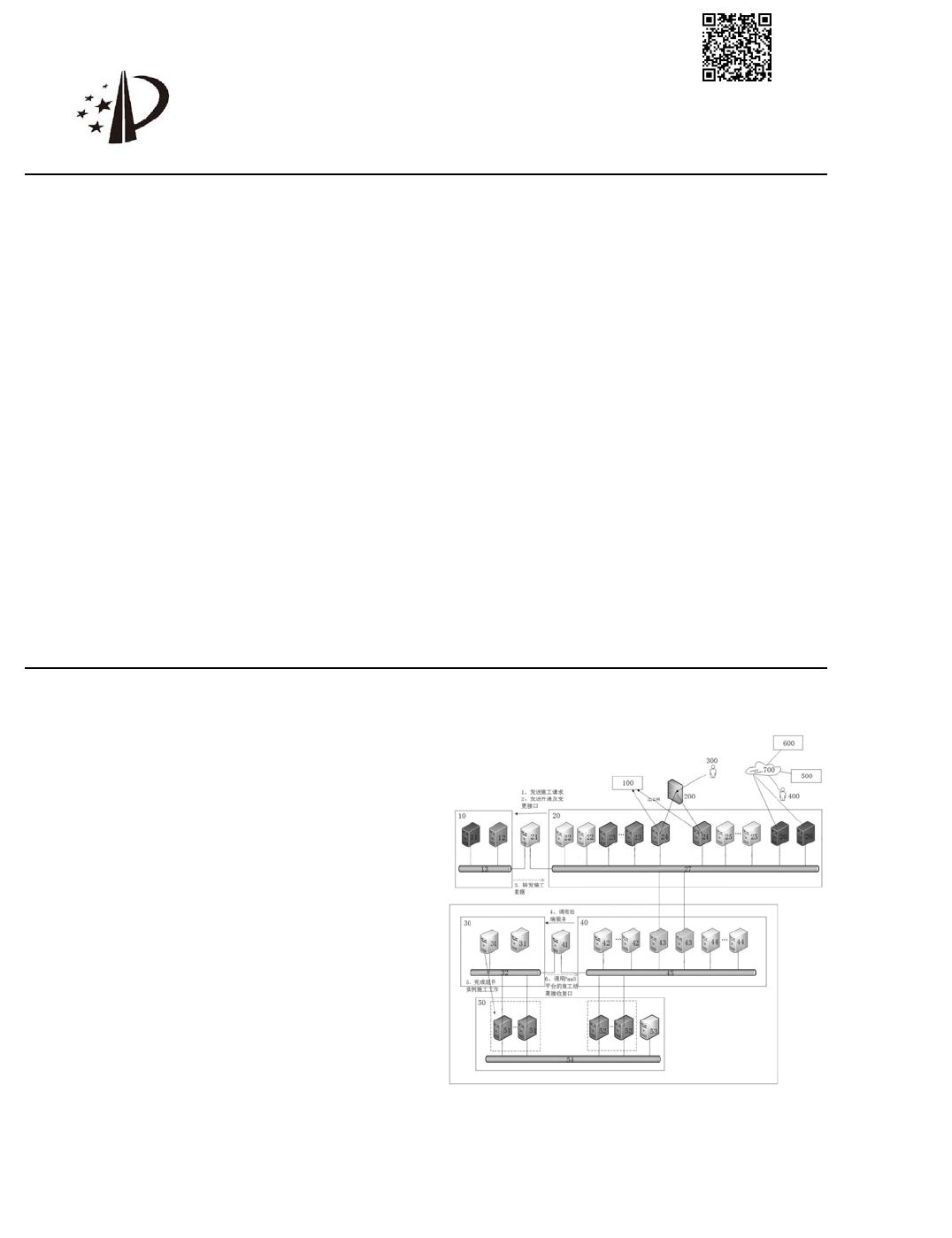

(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号
(43)申请公布日
(21)申请号 201910977428.4
(22)申请日 2019 .10 .15
(71)申请人 武汉达梦数据库有限公司
地址 430000 湖北省武汉市东湖新技术开
发区高新大道999号未来科技大厦C3
栋16-19层
(72)发明人 汤洛滨 陶天林 黄洪冰 王斌
(74)专利代理机构 武汉智嘉联合知识产权代理
事务所(普通合伙) 42231
代理人 赵泽夏
(51)Int .Cl.
H04L
12/24
(2006.01)
H04L
29/06
(2006.01)
H04L
29/08
(2006.01)
(54)发明名称
一种PaaS平台的组件接入系统及方法
(57)摘要
本发明涉及PaaS平台技术领域，公开了一种
PaaS平台的组件接入系统，包括管理公共区、资
源池、租户VPC、公共区跳板机以及预置区跳板
机；所述管理公共区包括合作产品公共区和自研
产品公共区，所述资源池包括合作产品预置区以
及自研产品预置区；所述合作产品公共区通过所
述公共区跳板机与所述自研产品公共区连接，所
述自研产品公共区与所述自研产品预置区连接，
所述自研产品预置区通过所述预置区跳板机与
所述合作产品预置区连接，所述合作产品预置区
以及自研产品预置区分别与所述租户VPC连接。
本发明通过设置跳板机的方式，达到将组件接入
管理公共区的效果。
权利要求书2页 说明书4页 附图1页
CN 110808850 A
2020.02.18
CN 110808850 A
1 .一种PaaS平台的组件接入系统，其特征在于，包括管理公共区、资源池、租户VPC、公
共区跳板机以及预置区跳板机；所述管理公共区包括合作产品公共区和自研产品公共区，
所述资源池包括合作产品预置区以及自研产品预置区；所述合作产品公共区通过所述公共
区跳板机与所述自研产品公共区连接，所述自研产品公共区与所述自研产品预置区连接，
所述自研产品预置区通过所述预置区跳板机与所述合作产品预置区连接，所述合作产品预
置区以及自研产品预置区分别与所述租户VPC连接。
2.根据权利要求1所述的PaaS平台的组件接入系统，其特征在于，
所述合作产品公共区包括合作公共区服务器以及合作公共区网络设备，所述自研产品
公共区包括自研公共区服务器以及自研公共区网络设备；所述合作产品预置区包括合作预
置区服务器以及合作预置区网络设备，所述自研产品预置区包括自研预置区服务器以及自
研预置区网络设备；所述租户VPC包括合作产品实例主机、自研产品实例主机、云主机以及
租户子网设备；
所述合作公共区服务器与所述合作公共区网络设备连接，所述合作公共区网络设备通
过所述公共区跳板机与所述自研公共区网络设备连接，所述自研公共区服务器、所述自研
公共区网络设备、所述自研预置区服务器以及所述自研预置区网络设备依次连接，所述自
研预置区网络设备通过所述预置区跳板机与所述合作预置区网络设备连接，所述合作预置
区服务器、所述合作预置区网络设备、所述合作产品实例主机以及所述租户子网设备依次
连接，所述自研预置区网络设备、所述自研产品实例主机以及所述租户子网设备依次连接，
所述云主机与所述租户子网设备连接。
3 .根据权利要求2所述的PaaS平台的组件接入系统，其特征在于，所述合作公共区服务
器包括运维控制台的前端服务器以及租户控制台的前端服务器，所述自研公共区服务器包
括调测服务器、集群服务服务器、公网入口服务器、公共区公共服务服务器以及管理入口服
务器，所述合作预置区服务器包括组件后端服务器，所述自研预置区服务器包括自研产品
后端服务器、资源池出入口服务器以及预置区公共服务服务器。
4 .根据权利要求3所述的PaaS平台的组件接入系统，其特征在于，所述合作公共区网络
设备、所述自研公共区网络设备、所述合作预置区网络设备、所述自研预置区网络设备以及
所述租户子网设备均为VPN网络设备。
5 .根据权利要求1所述的PaaS平台的组件接入系统，其特征在于，所述资源池的数量为
多个。
6 .一种PaaS平台的组件接入方法，其特征在于，采用如权利要求1-4任一所述的PaaS平
台的组件接入系统实现，所述组件接入方法包括以下步骤：
通过自研产品公共区发送施工请求；
所述自研产品公共区通过所述公共区跳板机向所述合作产品公共区发送开通及变更
接口；
所述合作产品公共区向所述自研产品公共区路由转发施工数据；
所述自研产品公共区向所述自研产品预置区转发所述施工数据；
所述自研产品预置区通过所述预置区跳板机调用所述合作产品预置区内的后端服务
器；
所述合作产品预置区内的后端服务器根据所述施工数据进行组件实例施工；
权 利 要 求 书
1/2 页
2
CN 110808850 A
2
of 8
