(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号
(43)申请公布日
(21)申请号 202110503310 .5
(22)申请日 2021 .05 .10
(71)申请人 北京优炫软件股份有限公司
地址 100089 北京市海淀区学院南路62号
中关村资本大厦11层1111-1113室
(72)发明人 逯瑶
(74)专利代理机构 北京冬瓜知识产权代理事务
所(普通合伙) 11854
代理人 李佳
(51)Int.Cl.
H05K
7/20
(2006 .01)
H05K
5/02
(2006 .01)
B01D
46/00
(2006 .01)
B01D
46/10
(2006 .01)
G06F
1/20
(2006 .01)
(54)发明名称
一种大数据服务器能量交换设备
(57)摘要

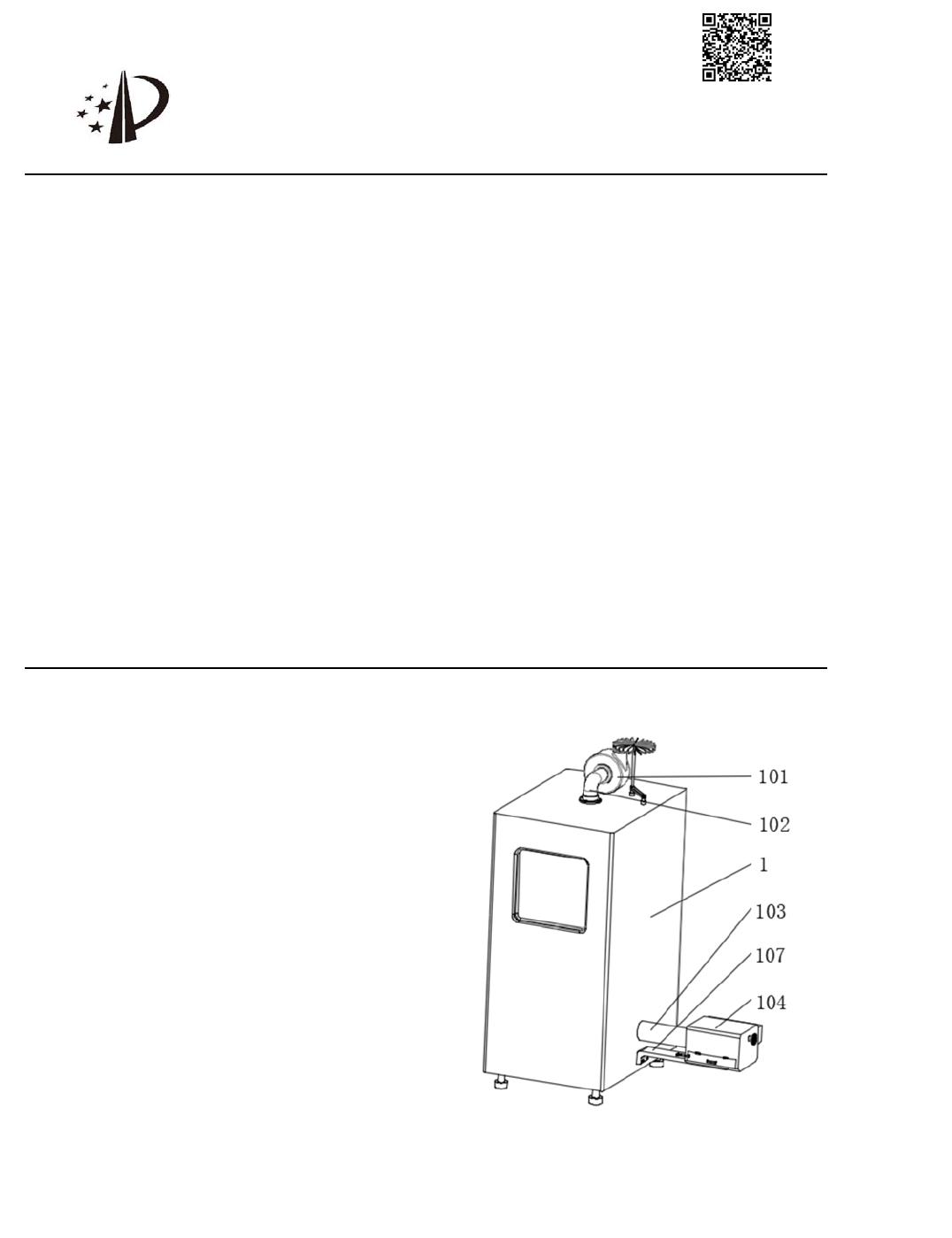

本发明公开了一种大数据服务器能量交换
设备，涉及到据服务器能量交换设备技术领域，
包括服务器本体，所述服务器本体的顶部固定安
装有风机 ，所述风机的吸风端固定安装有连接
管，所述连接管的一端贯穿所述服务器本体，并
与所述服务器本体的内部相连通，所述服务器本
体位于底部的一侧开设有通风孔。本发明中，通
过设置风机，风机吸风端通过连接管对服务器本
体内进行吸气，并通过通风管、除尘箱、进风斗，
将外界冷空气吸至服务器本体内，从而实现热量
交换，对服务器本体内的电子元器件进行有效的
降温，提高元件的使用寿命，从而能将外界冷空
气呈摆动式均匀的吹向电子元器件表面，提高了
对电子元器件的散热效果。
权利要求书2页 说明书7页 附图5页
CN 113286489 A
2021.08.20
CN 113286489 A
1 .一种大数据服务器能量交换设备，包括服务器本体(1) ，其特征在于：所述服务器本
体(1)的顶部固定安装有风机(101)，所述风机(101)的吸风端固定安装有连接管(102)，所
述连接管(102)的一端贯穿所述服务器本体(1)，并与所述服务器本体(1)的内部相连通，所
述服务器本体(1)位于底部的一侧开设有通风孔，所述通风孔内固定安装有通风管(103) ，
所述通风管(103)的一端固定安装有除尘箱(104)，所述除尘箱(104)的一侧开设有进风孔，
所述进风孔内固定安装有进风管(105)，所述进风管(105)的一侧固定安装有进风斗(106) ，
所述除尘箱(104)的底部固定安装有安装架(107)，所述安装架(107)的一端固定安装于所
述服务器本体(1)的侧壁上，所述服务器本体(1)上安装有用于服务器均匀散热组件，所述
除尘箱(104)内安装有用于服务器防尘收集组件。
2 .根据权利要求1所述的一种大数据服务器能量交换设备，其特征在于：所述匀散热组
件包括相连接驱动元件和摆动元件，所述驱动元件包括转动安装于所述服务器本体(1)顶
部上的转动杆(2) ，所述转动杆 (2)的顶端固定套接安装转动扇叶 (201) ，所述转动扇叶
(201)与所述风机(101)的出风口相对应，所述服务器本体(1)的顶部内壁上开设有转动孔，
所述转动孔内转动安装有从动杆(204)，所述从动杆(204)、转动杆(2)上均固定套接安装有
传动轮(203)，两个所述传动轮(203)上均张紧套接安装有同一个传动带(202)，所述从动杆
(204)的底端固定安装有转动盘(205) ，所述转动盘(205)的底部固定安装有挤压块，所述挤
压块与所述摆动元件相连接。
3 .根据权利要求2所述的一种大数据服务器能量交换设备，其特征在于：所述摆动元件
包括开设于通风管(103)一端位置处内侧壁上的摆动孔，所述摆动孔内转动安装有转动柱
(207)，所述转动柱(207)的顶端固定安装有摆动杆(206)，所述摆动杆(206)的顶部开设有
条形孔，所述挤压块的底端延伸至所述条形孔内，所述转动柱(207)上套接安装有导风板
(208)，所述导风板(208)位于所述通风管(103)内，且与所述通风管(103)的大小相适配。
4 .根据权利要求1所述的一种大数据服务器能量交换设备，其特征在于：所述防尘收集
组件包括相连接转动减速元件和敲击防堵元件，所述减速元件包括开设于所述除尘箱
(104)一侧的活动孔，所述活动孔内转动安装有转动轴(3)，所述转动轴(3)的一端固定安装
有驱动扇叶总成(301)，所述驱动扇叶总成(301)与所述进风口的位置相对应，所述转动轴
(3)的另一端固定安装有转动齿轮 (302) ，所述转动齿轮(302)上啮合安装有减速齿轮
(303)，所述减速齿轮(303)的一侧固定安装有旋转轴(304)，所述旋转轴(304)的一端转动
安装于所述除尘箱(104)的一侧上，所述减速齿轮(303)的一侧固定安装有圆柱块(305)，所
述圆柱块(305)与所述敲击防堵元件相连接。
5 .根据权利要求4所述的一种大数据服务器能量交换设备，其特征在于：所述驱动扇叶
总成(301)包括套管和固定安装于所述套管周侧上的多个均匀分布的扇叶片，多个所述扇
叶片呈弧形结构，所述套管固定套接在所述转动轴(3)的一端上，多个所述扇叶片均与所述
进风口位置相对应。
6 .根据权利要求4所述的一种大数据服务器能量交换设备，其特征在于：所述敲击防堵
元件包括开设于除尘箱(104)一侧内壁上的安装孔，所述安装孔内转动安装有转动棒(4)，
所述转动棒(4)的一端固定安装有固定盘(401)，所述固定盘(401)的外侧壁上固定安装有
三角凸块(402)，所述三角凸块(402)与所述圆柱块(305)相适配，所述转动棒(4)的另一端
固定安装有敲击棍(404) ，所述敲击棍(404)的一端固定安装有圆球块(405)，所述除尘箱
权 利 要 求 书
1/2 页
2
CN 113286489 A
2
of 15
