PC
服务器系统双机热备方案
PC
服务器是目前市场上较主流的服务器，由于界面友好，
价格便宜，且搭建平台简单，直观、方便，系统扩展灵活等特
点，且满足快速构建的要求，所以被很多单位所青睐，但
PC
服务器性能较低，安全性较差，扩展性较局限；要是选择使用
PC
服务器组网，较为安全的方案为
PC
服务器集群部署，使用
双机热备方案，通过磁盘阵列特高数据的安全性。
一：系统设计原则
鉴于我局数据重要性及未来业务的发展需求，在系统设计
中主要遵循以下原则：系统设计的前瞻性、先进性、稳定性、
安全性、可扩展性。
二：系统总体结构说明
本方案为基于共享存储（磁盘阵列）方式的双击热备方案
在本方案中所有设备完全使用冗余架构确保系统任意一点出现
故障时业务的可持续运行。
本方案主要由两台服务器，一台磁盘阵列，高可用性
VCS
软件构成。在这样的系统中两台服务器都处于工作状态，各自
有各自工作负荷。每台服务器装配两片网卡，通过私用心跳网
络连接以及
VCS
软件管理；系统主机开始工作后，
VCS
软件
会通过心跳线定时侦测两台服务器的工作状态，当工作主机发
生故障时，心跳信息就会产生变化，这种变化可以通过私用网
1
络传递到备份机的
VCS
软件上，之后，
VCS
软件就会控制系统
进行服务切换，备份机启动和工作主机一样的应用程序，并恢
复所有的服务功能。完成整个切换过程，整个切换过程非常迅
速，此时系统又进入初始状态。这样，就可以保证系统的持续
安全可靠运转。并进行报警提示管理人员对故障主机进行维护。
当维护完毕后，高可用软件可以自动或手动将资源切换回原先
的工作主机。也可以选择不切换，此时维修好的主机就作为备

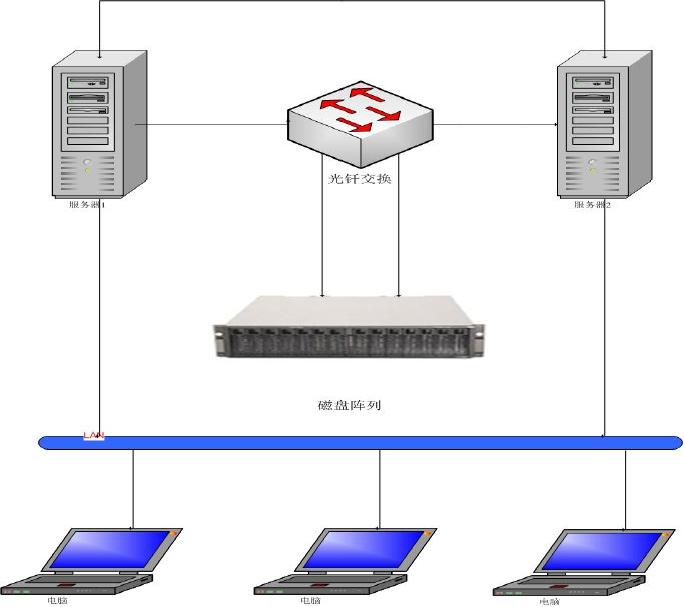

份机，双机系统继续工作。其拓扑图如下所示：
方案优点：
对服务器硬件配置要求不高，可以根据应用情况采用不同
型号或配置。
2
