H3C SecPath M9000-S-V NSQM2MPUF0 主控板
单板手册
1 单板标识
前面板右侧标有丝印：NSQM2MPUF0，用来标识主控板。
2 单板简介
NSQM2MPUF0 主控板提供 1 个 USB 接口、1 个 Mini USB Console 接口、1 个 RJ-45 Console 口、
2 个管理以太网电接口，2 个管理以太网光接口。
3 单板规格

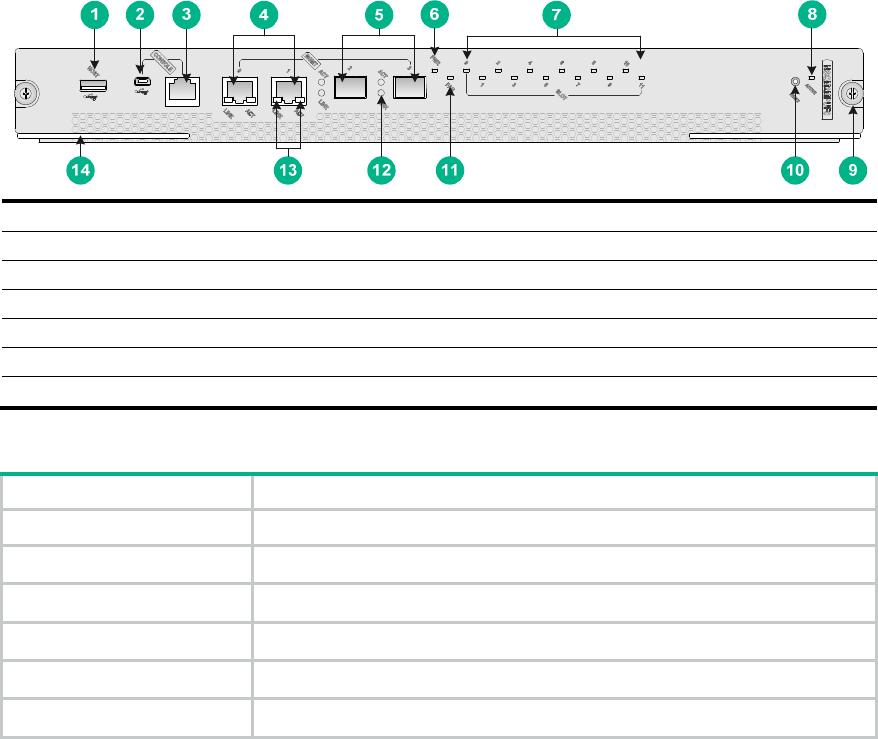

图1 主控板前面板
(1) USB口 (2) USB Console口
(3) Console口（CONSOLE） (4) 管理以太网电接口（10/100/1000BASE-T）
(5) 管理以太网光接口（1000BASE-X） (6) 电源状态指示灯（PWR）
(7) 单板状态指示灯 (8) 主控板主用/备用状态指示灯
(9) 松不脱螺丝 (10) RESET复位键
(11) 风扇状态指示灯（FAN） (12) 管理以太网光接口指示灯（LINK/ACT）
(13) 管理以太网电接口指示灯（LINK/ACT） (14) 扳手
表1 主控板属性
属性 规格
Flash 1GB
内存规格 4GB
主控板尺寸（宽×深×高） 399.2mm × 354.8mm × 45.2mm
功耗 45W～86W
重量 4Kg
热插拔 支持
资料版本: APW100-20200513
BOM: 3123A208
2
属性 规格
对外接口
1个Console接口
1个USB Console接口
1个USB 2.0接口
4个管理以太网接口（2个管理以太网电接口和2个管理以太网光接口）
适用的主机及槽位 M9008-S-V多业务安全网关（槽位0～槽位1）
说明：
• 连接前面板上的管理以太网光接口之前，请确保对端以太网接口的速率为 1000Mbit/s，双工模式
为全双工，否则可能会导致连接失败。
• USB 接口不支持使用 USB 延长线。
表2 RJ-45 Console 口属性
属性 说明
连接器类型 RJ-45
接口标准 RS-232
波特率 9600bps～115200bps，缺省9600bps
线缆类型 普通异步串行口线缆
传输距离 ≤15m
支持服务
• 与字符终端相连
• 与本地 PC 的串口相连并在 PC 上运行终端仿真程序
• 命令行接口
表3 管理以太网电接口属性
属性 说明
连接器类型 RJ-45
接口标准 802.3，802.3u和802.3ab
接口类型 MDI/MDIX自适应
线缆类型 5类或5类以上双绞线
传输距离 100m
支持速率和工作模式
• 10Mbps：半双工/全双工模式
• 100Mbps：半双工/全双工模式
• 1000Mbps：全双工模式
