H3C NSQ1GT48EA0 接口板 单板手册
1 单板外观

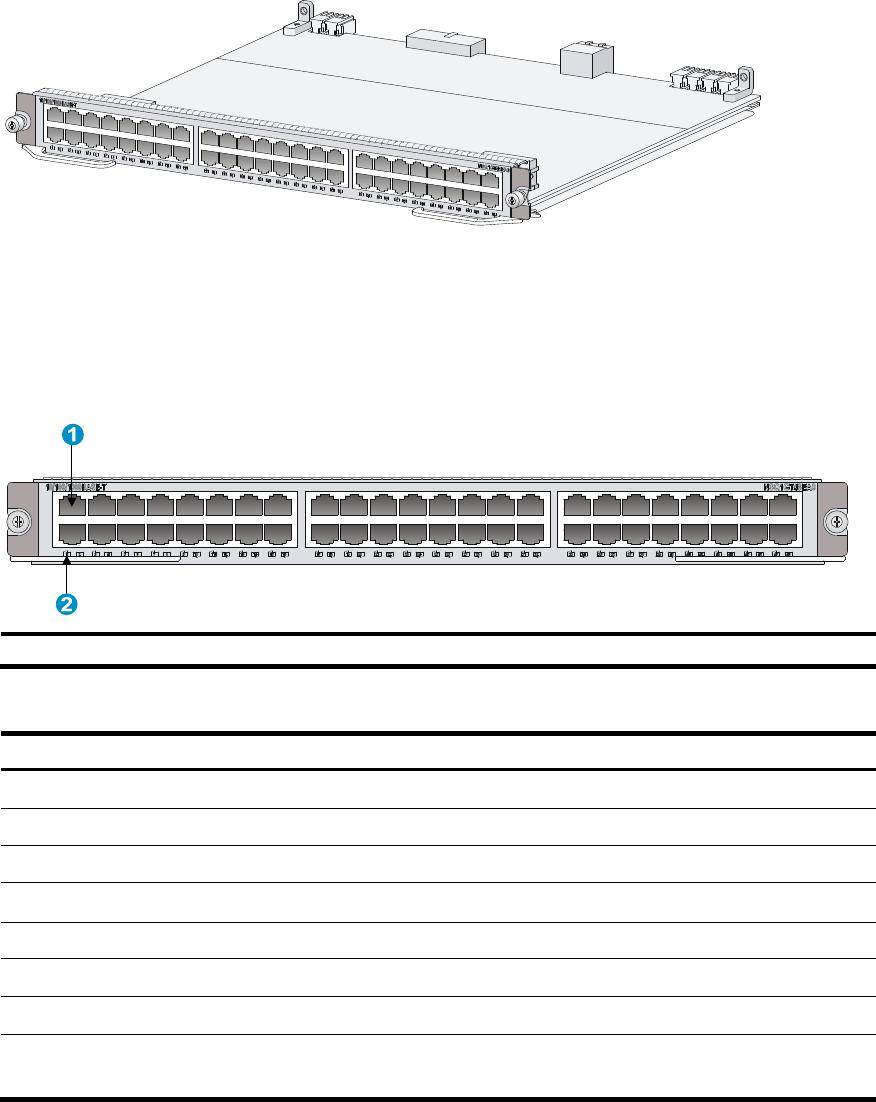

图1 NSQ1GT48EA0 接口板
2 单板简介
NSQ1GT48EA0 接口板提供 48 个 10/100/1000BASE-T 以太网接口。
图2 NSQ1GT48EA0 前面板
(1) 以太网接口（10/100/1000BASE-T） (2) 以太网接口状态指示灯
表1 接口板属性
属性 规格
尺寸（
H
×
W
×
D
）
40mm
×
399mm
×
352mm
功耗
67W
～
95W
重量
3.31kg
热插拔
支持
接口连接器类型
RJ-45
对外接口
48
个
10/100/1000Base-T
千兆以太网接口
接口传输速率
10M/100M/1000M
半
/
全双工
环境温度
• 工作：0℃～45℃
• 非工作：-40℃～70℃
资料版本: 6PW104-20170414
BOM: 3123A0R7
2
属性 规格
环境湿度
• 工作：10%RH～95%RH，无冷凝
• 非工作：5%RH～95%RH，无冷凝
适用的主机及槽位
• M9006 多业务安全网关（Slot 2～Slot 5）
• M9010 多业务安全网关（Slot 0～Slot 3，Slot 6～Slot 9）
• M9014 多业务安全网关（Slot 0～Slot 5，Slot 8～Slot 13）
• T9006 入侵防御系统（Slot 2～Slot 5）
• T9010 入侵防御系统（Slot 0～Slot 3，Slot 6～Slot 9）
• T9014 入侵防御系统（Slot 0～Slot 5，Slot 8～Slot 13）
3 单板指示灯
NSQ1GT48EA0 接口板指示灯的工作状态，具体如下表所示。
表2 指示灯状态说明
指示灯 指示灯状态 指示灯含义
以太网端口状态指示灯
灯闪烁
以太网端口正在接收或发送数据
灯亮
以太网端口链路已经连通
灯灭
以太网端口链路没有连通
4 安装和拆卸
注意：
在安装和拆卸 NSQ1GT48EA0 接口板之前，请佩戴好接地良好的防静电手腕。
4.1 安装NSQ1GT48EA0 接口板
请按照如下步骤完成接口板的安装：
第一步：操作者正对设备的前面板。
第二步：选择安装接口板的插槽，并拆卸插槽上的接口板假面板。（本手册以安装接口板到槽位 3 为
例进行介绍）
第三步：将接口板以器件侧朝上的方式水平放置，然后将拉手条上的扳手往外旋转，托住接口板下方，
沿着插槽导轨平稳插入插槽。在此过程中，注意双手不要接触到电路板。如 图 3 中的①所
示。
第四步：将扳手向内合拢，使接口板与背板紧密接触。如 图 3 中的
②所示。
第五步：用十字螺丝刀对准接口板上的松不脱螺丝，并顺时针方向旋转，直至拧紧。如 图 3 中的③
所示。
