H3C NSQ1TGS8EA0 接口板 单板手册-6PW105-整本手册.pdf
免费下载
资料版本: 6PW105-20190725
BOM: 3123A0R5
1
H3C NSQ1TGS8EA0 接口板 单板手册
1 单板外观

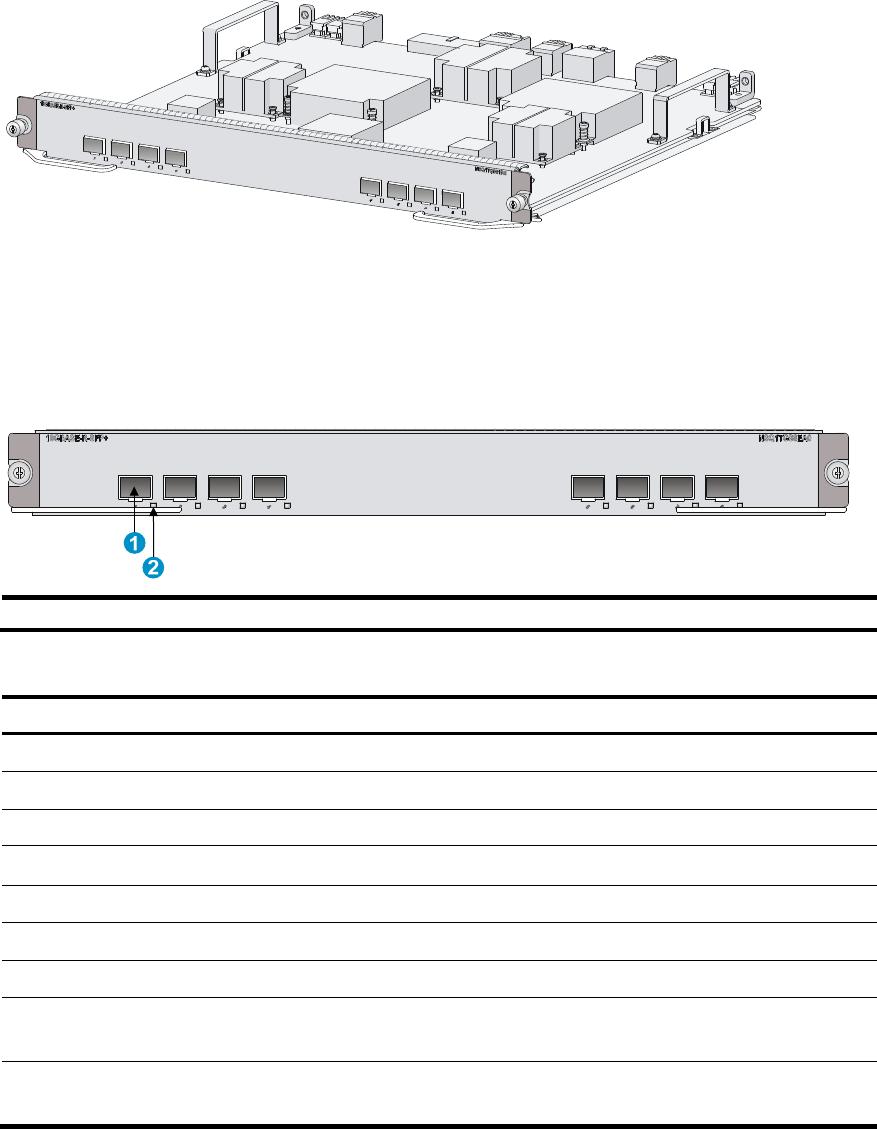

图1 NSQ1TGS8EA0 接口板
2 单板简介
NSQ1TGS8EA0 接口板提供 8 个 SFP+接口。
图2 NSQ1TGS8EA0 前面板
(1) SFP+接口 (2) SFP+接口状态指示灯
表1 接口板属性
属性 规格
尺寸（
H
×
W
×
D
）
40mm
×
399mm
×
352mm
功耗
111W
～
140W
重量
3.43Kg
热插拔
支持
接口连接器类型
LC
对外接口
8
个万兆
SFP+
接口
接口传输速率
10Gbit/s
、
1Gbit/s
环境温度
• 工作：0℃～45℃
• 非工作：-40℃～70℃
环境湿度
• 工作：10%RH～95%RH，无冷凝
• 非工作：5%RH～95%RH，无冷凝
资料版本: 6PW105-20190725
BOM: 3123A0R5
2
属性 规格
适用的主机及槽位
• M9006 多业务安全网关（Slot 2～Slot 5）
• M9010 多业务安全网关（Slot 0～Slot 3，Slot 6～Slot 9）
• M9014 多业务安全网关（Slot 0～Slot 5，Slot 8～Slot 13）
• T9006 入侵防御系统（Slot 2～Slot 5）
• T9010 入侵防御系统（Slot 0～Slot 3，Slot 6～Slot 9）
• T9014 入侵防御系统（Slot 0～Slot 5，Slot 8～Slot 13）
可选用的 SFP+模块类型及其属性见下表。
表2 SFP+模块属性
SFP+模块名称 中心波长
接口连接
器类型
外接线缆规格 模式带宽
最大传输
距离
SFP-XG-SX-MM850-A 850nm LC
50/125μm
多模光纤
2000MHz*km 300m
500MHz*km 82m
400MHz*km 66m
62.5/125μm
多模光纤
200MHz*km 33m
160MHz*km 26m
SFP-XG-LX220-MM1310 1310nm LC
62.5/125μm
多模光纤
500MHz*km 220m
50/125μm
多模光纤
500MHz*km 220m
400MHz*km 100m
SFP-XG-LX-SM1310 1310nm LC
9/125μm
单模光纤
- 10km
SFP-XG-LH40-SM1550 1550nm LC
9/125μm
单模光纤
- 40km
3 单板指示灯
NSQ1TGS8EA0 接口板指示灯的工作状态，具体如下表所示。
表3 指示灯状态说明
指示灯 指示灯状态
指示灯含义
SFP+
口状态指示灯
灯闪烁
SFP+
口正在接收或发送数据
灯亮
SFP+
口链路已经连通
灯灭
SFP+
口链路没有连通
4 安装和拆卸
注意：
在安装和拆卸 NSQ1TGS8EA0 接口板之前，请佩戴好接地良好的防静电手腕。
of 3
