H3C NSQ1QGS4SF0 接口板 单板手册
1 单板标识
前面板右上角标有丝印 NSQ1QGS4SF0，用来标识该单板。
2 单板简介
NSQ1QGS4SF0 接口板，对外提供 4 个 40G 光接口。
3 单板规格

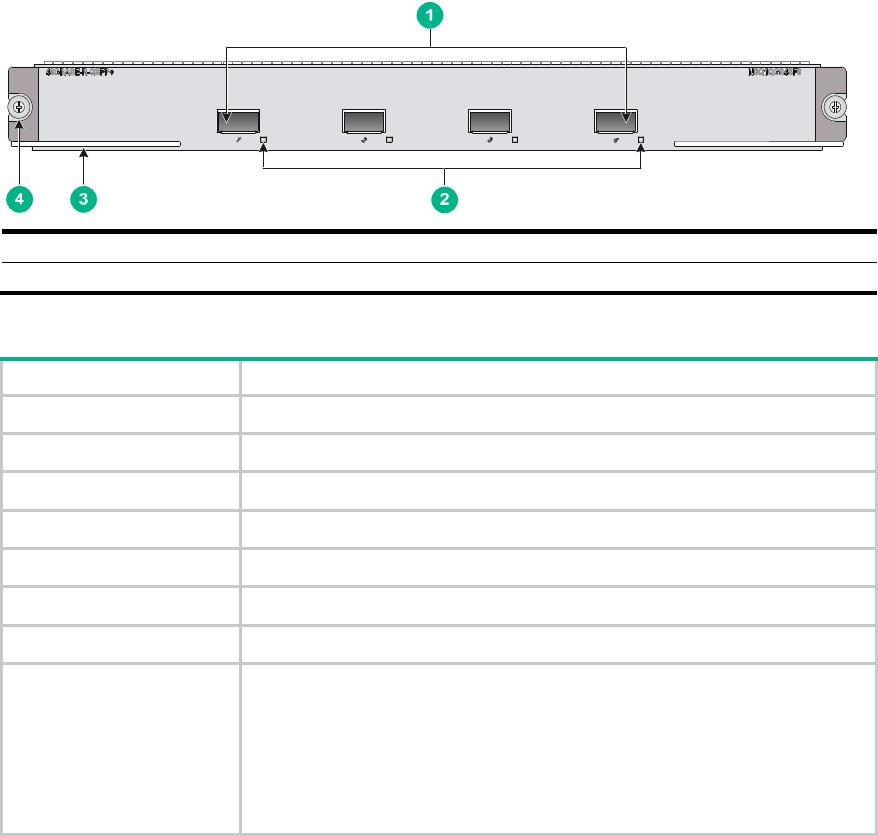

图1 接口板前面板
(1) 40G光接口 (2) 40G光接口指示灯
(3) 扳手 (4)松不脱螺钉
表1 接口板属性
属性 规格
尺寸（宽×深×高） 399.2mm × 354.8mm × 40.1mm
功耗 82W～100W
净重 3.14Kg
热插拔 支持
接口连接器类型 LC/MPO
对外接口 4个40G光接口
接口传输速率 40Gbit/s
适用的主机及槽位
• M9006 多业务安全网关（Slot 2～Slot 5）
• M9010/M9016-V 多业务安全网关（Slot 0～Slot 3，Slot 6～Slot 9）
• M9014 多业务安全网关（Slot 0～Slot 5，Slot 8～Slot 13）
• T9006 入侵防御系统（Slot 2～Slot 5）
• T9010 入侵防御系统（Slot 0～Slot 3，Slot 6～Slot 9）
• T9014 入侵防御系统（Slot 0～Slot 5，Slot 8～Slot 13）
资料版本:6PW107-20210122
BOM:3123A0R
A
2
可选用的 QSFP+模块类型及其属性见下表。
表2 QSFP+模块属性
模块名称 中心波长
接口连接器
类型
外接线缆规格 模式带宽 最大传输距离
QSFP-40G-SR4-
MM850
850nm MPO 50/125µm多模光纤 2000(MHz*km) 100m
QSFP-40G-LR4-
WDM1300
1310nm LC 9/125µm单模光纤 - 10km
QSFP-40G-CSR
4-MM850
850nm MPO 50/125µm多模光纤 2000(MHz*km) 300m
4 单板指示灯
NSQ1QGS4SF0 接口板接口指示灯的工作状态，具体如下表所示。
表3 指示灯状态说明
指示灯 指示灯状态 说明
40G光接口状态指示灯
灯闪烁 40G光接口正在接收或发送数据
灯常亮 40G光接口链路已经连通
灯灭 40G光接口链路没有连通
5 相关资料及其获取方式
单板安装的详细介绍请参见对应主机的安装指导手册。
