资料版本: 6PW108-20220110
BOM: 3123A19K
1
H3C SecPath M9000 NSQM1FWDFG0 防火墙业务板
单板手册
1 单板标识
前面板右上角标有丝印：NSQM1FWDFG0，用来标识该业务板。
2 单板简介
NSQM1FWDFG0 防火墙业务板提供 1 个 Console 接口、1 个 USB 接口、1 个千兆以太网电接口和 1
个硬盘插槽。

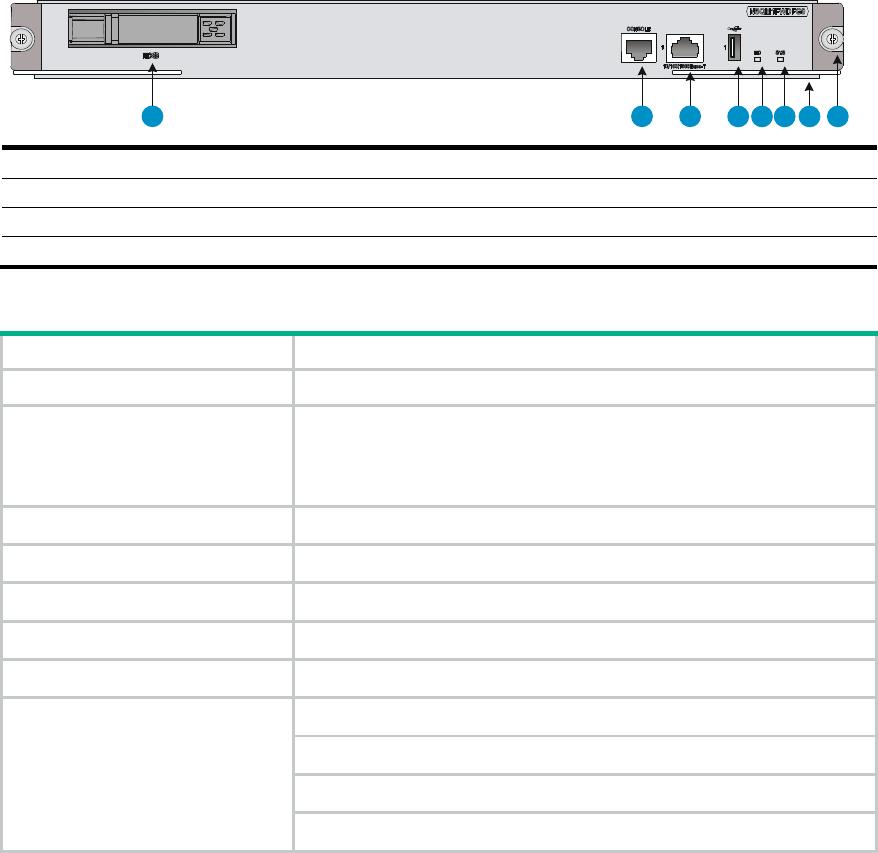

图
1
单板规格业务板前面板
(1)
硬盘插槽（预留插槽，暂不支持）
(2) Console
接口
(3)
千兆以太网电接口
(4) USB
接口（预留接口，暂不可用）
(5)
硬盘指示灯
(6)
系统运行指示灯
(7)
扳手
(8)
松不脱螺钉
表
1
防火墙业务板属性
属性
规格
Flash 8MB Nor Flash
内存插槽数量及规格
8个内存插槽
标配64GB（8根8GB VLP RDIMM）
要求成对插入，并且规格一致
Micro SD卡插槽数量及规格 1个内置Micro SD卡插槽，标配为8GB
业务板尺寸（宽×深×高） 399.2mm × 354.8mm × 40.1mm
功耗 180W～260W
重量
4.8Kg
热插拔 支持
对外接口
1个Console接口
1个USB接口（预留接口，暂不可用）
1个千兆以太网电接口
1个硬盘插槽（预留插槽，暂不支持）
1
2
3
4 5 6
7 8
资料版本: 6PW108-20220110
BOM: 3123A19K
2
属性
规格
适用的主机及槽位
• M9006 多业务安全网关（槽位 2～槽位 5）
• M9010/M9016-V 多业务安全网关（槽位 0～槽位 3，槽位 6～槽位
9）
• M9014 多业务安全网关（槽位 4～槽位 5，槽位 8～槽位 12）
说明：
业务板适用的软件版本信息，请参见 M9000
系列多业务安全网关配套的版本说明书。
表
2 Console
口属性
属性
说明
连接器类型 RJ-45
接口标准 RS-232
波特率 9600bps～115200bps，缺省9600bps
线缆类型 普通异步串行口线缆
传输距离 ≤15m
支持服务
• 与字符终端相连
• 与本地 PC 的串口相连并在 PC 上运行终端仿真程序
• 命令行接口
表
3
千兆以太网电接口属性
属性
说明
连接器类型
RJ-45
接口标准 802.3，802.3u和802.3ab
接口类型 MDI/MDIX自适应
线缆类型 5类或5类以上双绞线
传输距离 100m
支持速率和工作模式
• 10Mbps：半双工/全双工模式
• 100Mbps：半双工/全双工模式
• 1000Mbps：全双工模式
3 单板指示灯
NSQM1FWDFG0 防火墙业务板提供了多个指示灯，用于指示业务板和硬盘的工作状态，指示灯状态
及说明如下表所示。
表
4
指示灯状态说明
指示灯
指示灯丝印
指示灯状态
说明
硬盘指示灯（暂不
支持）
HD
绿色快闪 硬盘读写
绿色常亮 硬盘正常运行
of 3
