H3C SecPath T9000-E8入侵防御设备 快速安装指南-5PW101
BOM: 3104A0Q1

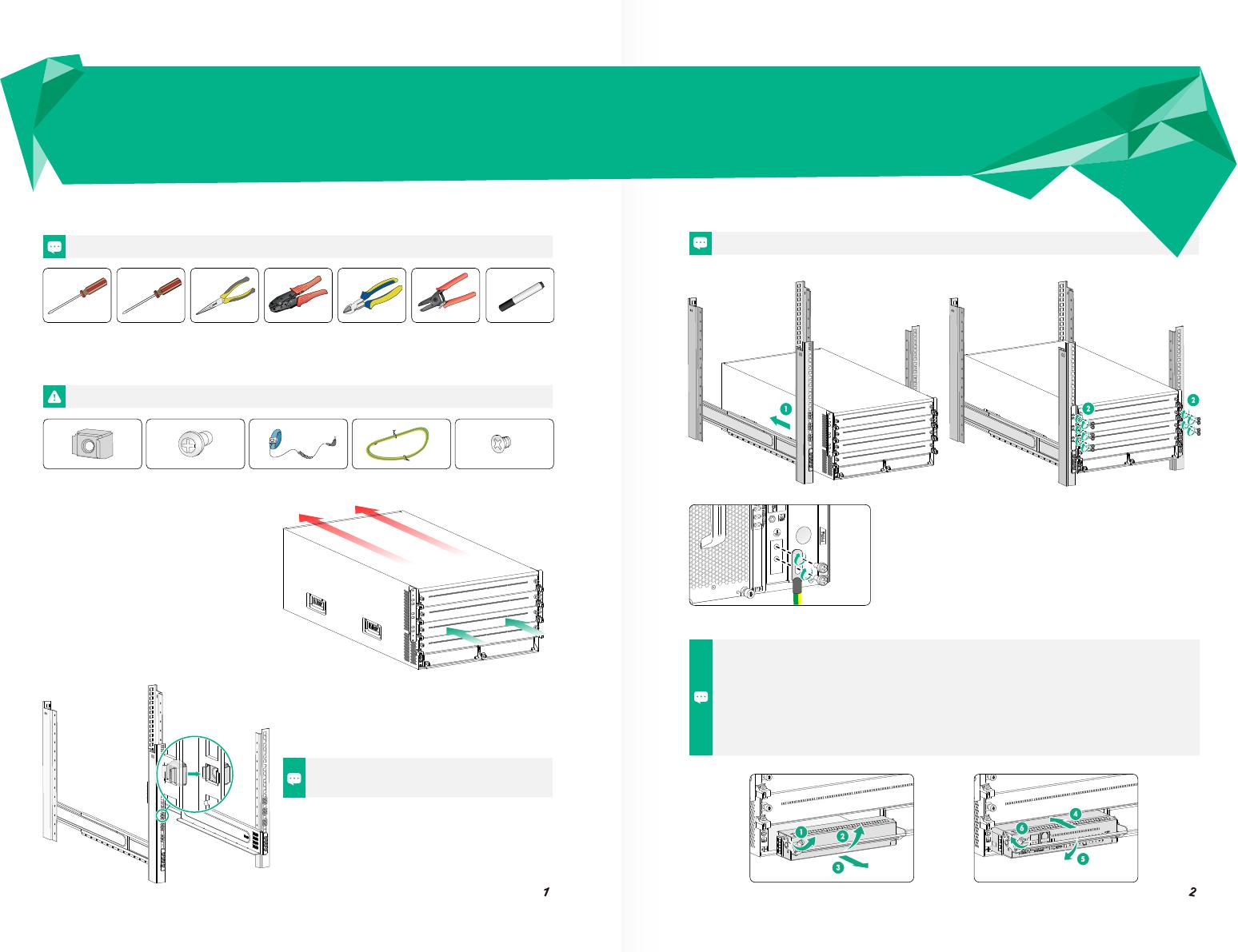

工具参考
安装附件介绍
设备风向设计
安装设备到机柜
设备不随机提供安装工具，请用户根据实际安装需求自己准备安装工具。
T9000-E8设备较重，要求多人配合搬运设备。
连接保护地线
安装设备
安装单板
安装浮动螺母到机柜
安装主控板
由于设备较重，需要配合滑道进行安装，滑道为选购件，
请自行选购H3C公司的滑道。
操作者需佩戴防静电腕带，确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地。
设备采用前进风后出风的直通式风道设计，安装时，
请确保设备进出风口处预留有足够空间（建议大于
300mm），以利于设备的通风散热。
将设备安装进机柜中，用M6机柜螺钉将设备固定在机柜上。
一字螺丝刀
浮动螺母
M6机柜螺钉
防静电腕带
地线
M4挂耳螺钉
十字螺丝刀
尖嘴钳
剥线钳
记号笔
斜口钳
压线钳
• 设备地线的正确连接是设备防雷、防干扰的重要保障，请使用设备随机提
供的保护地线正确接地。
• 消防水管和建筑物的避雷针接地都不是正确的接地位置，设备的接地线应
该连接到机房的接地排。
• 当设备配置双主控时，冗余的主控板支持热插拔，配置单主控时，不允许热插拔。
• 业务板和接口板均不支持热插拔，需先将业务板或者接口板先安装于接口交换板，再将接口交换板安装到设备
槽位中。
• 接口交换板支持热插拔。
• 设备目前仅6、7槽位支持安装交换网板，且均需安装网板，网板不支持热插拔。
• 请勿直接接触单板上的元器件，避免造成损坏。
• 若设备插槽未安装单板，请安装假面板，防止灰尘进入设备，同时也保证设备良好的通风散热。

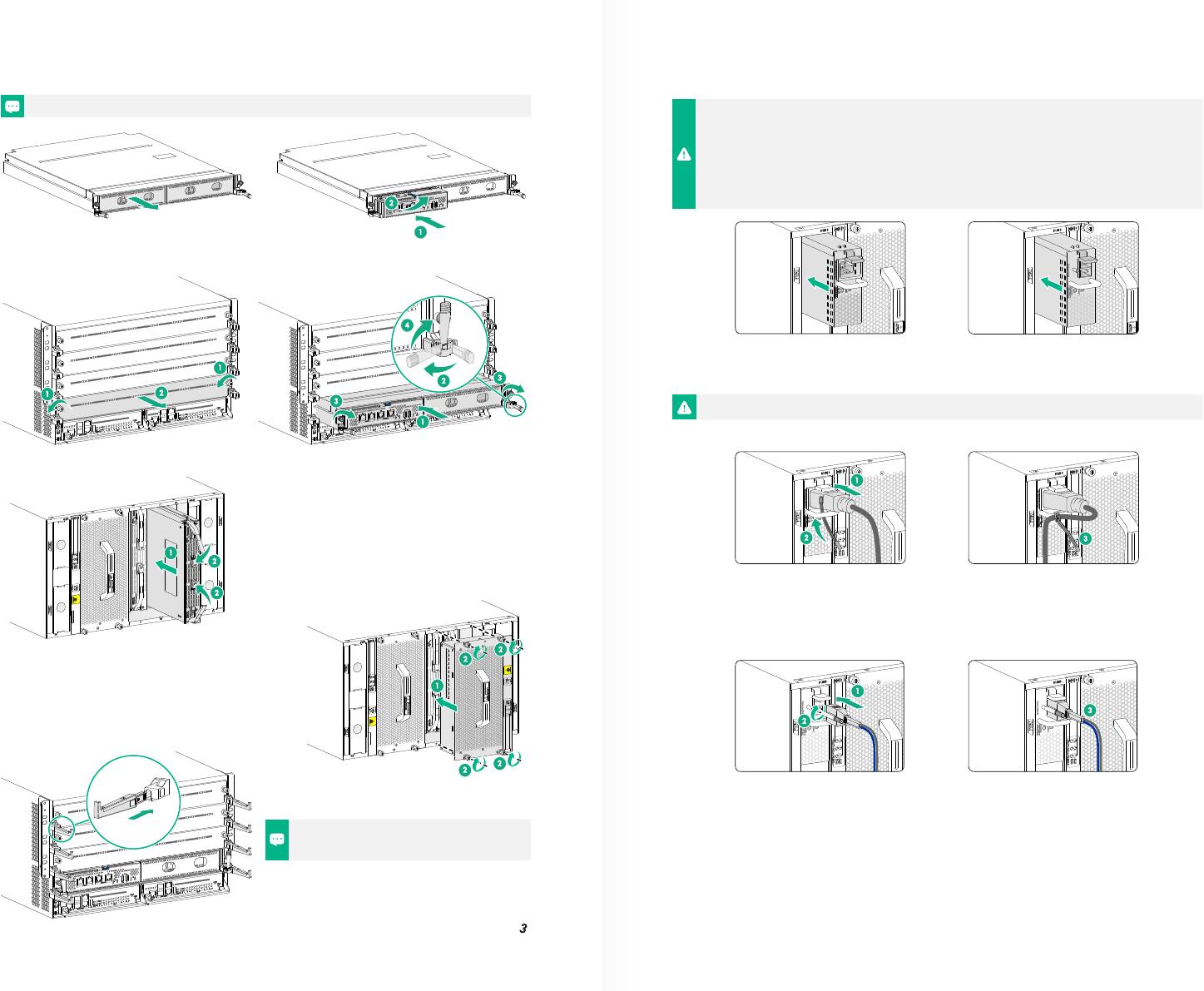

业务板与接口板安装方式类似，具体步骤如图。
安装风扇框
安装信号线走线架
安装电源模块
连接电源线
安装接口交换板
安装业务板/接口板
安装交换网板
连接交流电源线
设备信号线走线架位于机箱前面板左右两侧，且左右
两侧走线架的安装方法相同。
连接直流或交流电源线到电源输入接线端子时，请确保电源输入端的断路器处于完全断开状态。
连接直流电源线
设备有左右共2个风扇框槽位，满配2个风扇模块可满足散热需求，
并实现1+1冗余备份。安装FAN1槽位风扇框时将指示灯部分朝左，
安装FAN2槽位风扇框时将指示灯部分朝右。
将走线架插片插入机箱上的走线架插孔，直至与插孔紧密接触。
安装交流电源模块
1.
将直流电源线插头插到电源模块的输入电源插口上。
2. 按顺时针方向旋转电源线紧固螺钉直至拧紧。
3. 将直流电源线上标识为“-”的电源线插到负极端子上，标识为“+”的电源线插到正极端子上。
1.
将交流电源线带孔的一端插到电源模块的输入电源插口上。
2. 用可拆卸式扎带将交流电源线固定到电源模块拉手处。
3. 将交流电源线的另一端插到外部交流供电系统的插座上。
安装直流电源模块
• 设备不随机提供电源模块，请您根据产品适用电源规格自行选购。
• 设备不支持交流和直流电源模块混插。
• 各类型电源模块的安装方法类似，本手册仅以安装PSR2400-54D和PSR2400-54A电源模块举例说明。
• 设备电源槽位分别位于机箱背面左右两侧，电源模块插入左侧电源槽位时，请保证电源模块的锁闩位于拉手上
方；电源模块插入右侧电源槽位时，请保证电源模块的锁闩位于拉手下方。
• 若设备插槽未安装电源模块，请安装假面板，防止灰尘进入设备，同时也保证设备良好的通风散热。
1
2
3
Copyright 2020 新华三技术有限公司 版权所有，保留一切权利
本文档中的信息如有更改，恕不另行通知
如需了解产品及安装方面的更多信息，请登录H3C网站 www.h3c.com
