资料版本: 6PW105-20211221
BOM: 3123A1M1
1
H3C SecP ath M9000 -S NSQM2FWDSCA0 防火墙业
务板单板手册
1 单板标识
前面板右上角标有丝印：NSQM2FWDSCA0，用来标识该业务板。
2 单板简介
NSQM2FWDSCA0 防火墙业务板提供 1 个 Console 接口、1 个 USB 接口、1 个千兆以太网电接口和
一个硬盘插槽。
3 单板规格

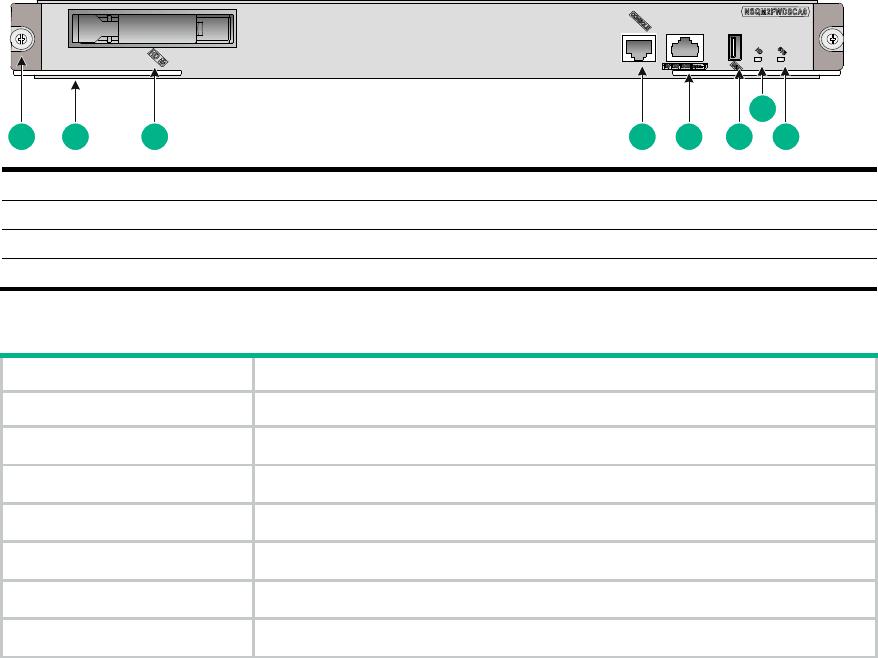

图
1
业务板前面板
(1)
松不脱螺钉
(2)
扳手
(3)
硬盘插槽（预留插槽，暂不支持）
(4) Console
接口
(5)
千兆管理以太网电接口
(6) USB
接口
(7)
硬盘指示灯（暂不支持）
(8)
系统运行指示灯
表
1
防火墙业务板属性
属性
规格
Flash 8MB Nor Flash
内存规格 标配32GB（4根8GB VLP RDIMM）
Micro SD卡插槽数量及规格 1个内置Micro SD卡插槽，标配为8GB
业务板尺寸（宽×深×高） 399.2mm × 354.8mm × 40.1mm
重量
3.8Kg
功耗 116W～124W
热插拔 支持
1
2
3
4
5
6
7
8
资料版本: 6PW105-20211221
BOM: 3123A1M1
2
属性
规格
对外接口
1个Console接口
1个USB接口（仅支持供电）
1个千兆以太网电接口
1个硬盘插槽（预留插槽，暂不支持）
环境温度
• 工作：0°C～45°C
• 非工作：-40°C～70°C
温度变化率
• 工作：＜20°C /hrs
• 非工作：＜30°C /hrs
环境湿度（无冷凝）
• 工作：10%RH～80%RH
• 非工作：5%RH～90%RH
适用的主机及槽位
• 安装 NSQM2MPUC0 主控板的 M9008-S 多业务安全网关（槽位 2～槽
位 7）
• M9012-S 多业务安全网关（槽位 0～槽位 4，槽位 7～槽位 11）
表
2 Console
口属性
属性
说明
连接器类型 RJ-45
接口标准 RS-232
波特率 9600bps～115200bps，缺省9600bps
线缆类型 普通异步串行口线缆
传输距离 ≤15m
支持服务
• 与字符终端相连
• 与本地 PC 的串口相连并在 PC 上运行终端仿真程序
• 命令行接口
表
3
管理以太网电接口属性
属性
说明
连接器类型
RJ-45
接口标准 802.3，802.3u和802.3ab
接口类型 MDI/MDIX自适应
线缆类型 5类或5类以上双绞线
传输距离 100m
支持速率和工作模式
• 10Mbps：半双工/全双工模式
• 100Mbps：半双工/全双工模式
• 1000Mbps：全双工模式
of 3
