H3C SecPath M9000 NSQM1FAB08E0 交换网板
单板手册
1 单板标识
前面板左侧有丝印 NSQM1FAB08E0，用来标识该单板。
2 单板简介
NSQM1FAB08E0 交换网板对外提供一个 Console 接口。
3 单板规格

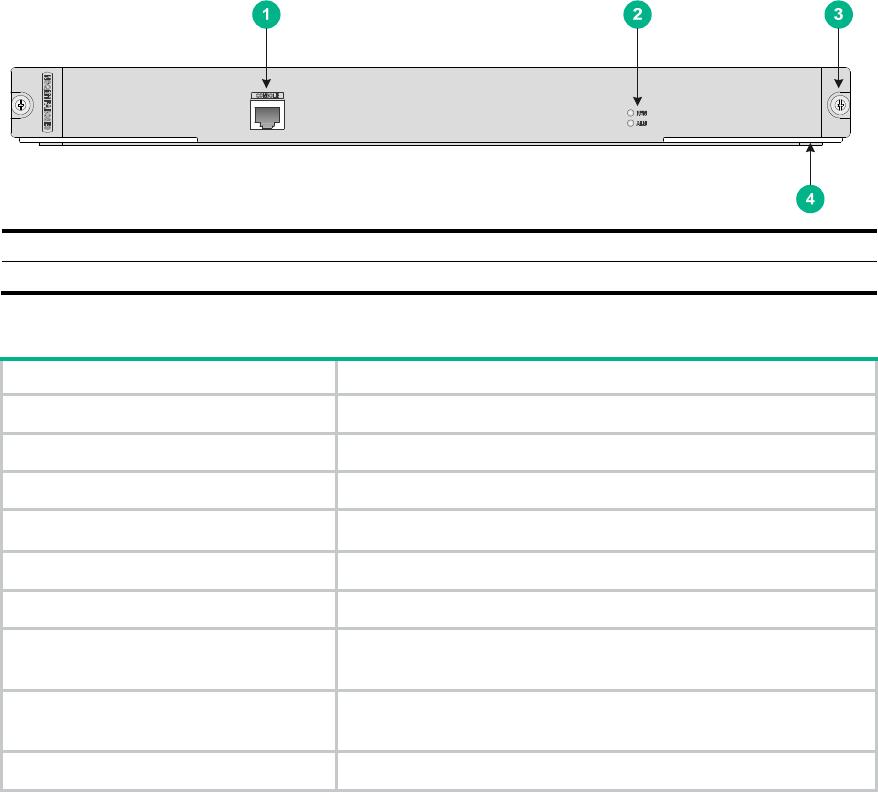

图1 交换网板前面板
(1) Console接口（CONSOLE） (2) 单板状态指示灯
(3) 松不脱螺钉 (4) 扳手
表1 交换网板属性
属性 规格
尺寸（宽×深×高） 426mm × 298mm × 40mm
功耗 101W～135W
重量 2.77Kg
热插拔 支持
接口连接器类型 RJ-45
对外接口 1个Console口
环境温度
• 工作：0°C～45°C
• 非工作：-40°C～70°C
环境湿度
• 工作：5%RH～95%RH，无冷凝
• 非工作：5%RH～95%RH，无冷凝
适用的主机及槽位 M9016-V多业务安全网关（槽位 10～槽位 13）
资料版本: APW100-20200316
BOM: 3123A1Y9
2
说明：
M9016-V 设备至少需要配置 3 块交换网板，且槽位 10 及槽位 11 中必须安装交换网板。
4 单板指示灯
NSQM1FAB08E0 交换网板指示灯的工作状态，具体如下表所示。
表2 指示灯状态说明
指示灯 指示灯丝印 指示灯状态
指示灯含义
单板状态指示
灯
RUN/ALM
RUN ALM
闪烁（0.5Hz） 灯灭 交换网板正常工作
灯灭 常亮 交换网板故障
闪烁（0.5Hz） 常亮 交换网板温度超过温度的上下限范围
灯灭 灯灭 交换网板未启动
常亮 灯灭 交换网板正在启动
5 安装和拆卸
注意：
在安装和拆卸 NSQM1FAB08E0 交换网板之前，请佩戴好接地良好的防静电手腕。
5.1 安装步骤
请按照如下步骤完成交换网板的安装：
步骤1 操作者正对设备的后面板。并拆卸目标插槽上的交换网板假面板（本手册以安装交换网板到设备槽位
10 为例进行介绍）。
步骤2 将交换网板以器件侧朝上的方式水平放置，然后将交换网板扳手向外翻至最大角度，并将交换网板对
准插槽，沿着槽位导轨平稳插入机箱。
步骤3 继续推动交换网板前面板中部，直到扳手顶到槽位板边。
