H3C NSQ1GP48EB0 接口板 单板手册-6PW105-整本手册.pdf
免费下载
资料版本: 6PW105-20181010
BOM:3123A0R8
1
H3C NSQ1GP48EB0 接口板 单板手册
1 单板外观

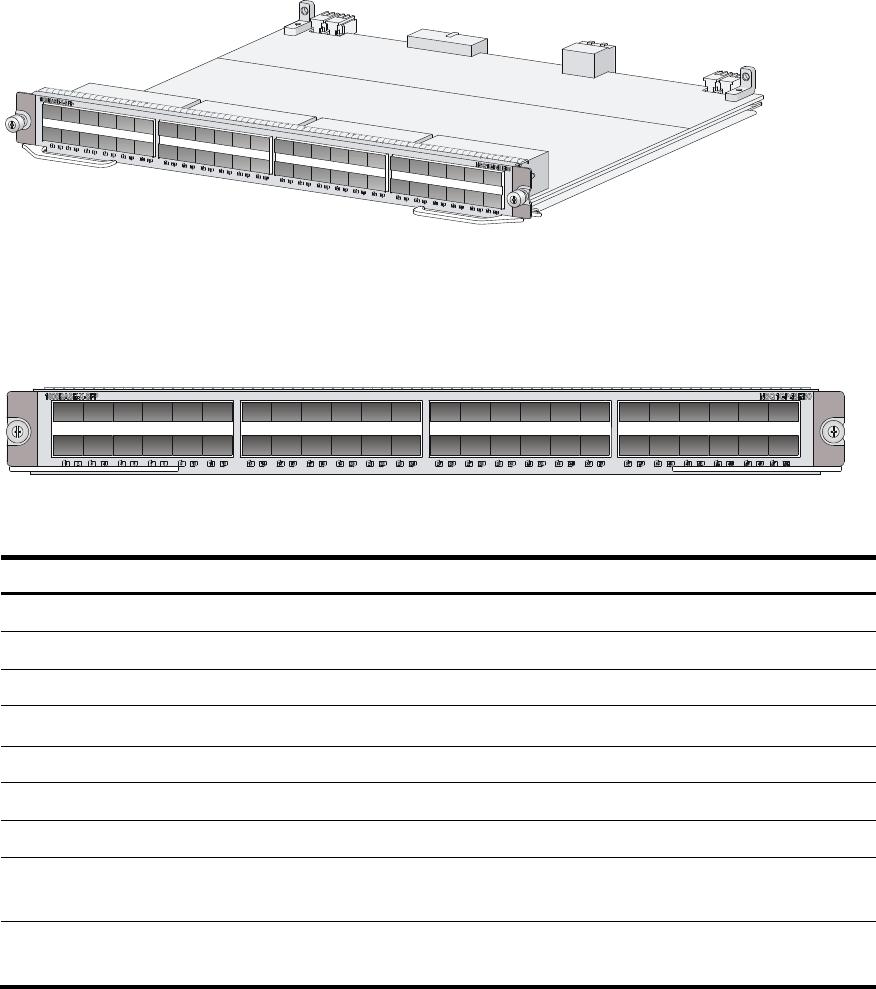

图1 NSQ1GP48EB0 接口板外观图
2 单板规格
图2 NSQ1GP48EB0 接口板前面板
表1 接口板属性
属性 规格
尺寸（
H
×
W
×
D
）
40mm
×
399mm
×
352mm
功耗
43W
～
110W
净重
3.25kg
热插拔
支持
接口连接器类型
LC
对外接口
48
个
1000BASE-X-SFP
光接口
接口传输速率
1000/100Mbit/s
全双工
环境温度
• 工作：0℃～45℃
• 非工作：-40℃～70℃
环境湿度
• 工作：10%RH～95%RH，无冷凝
• 非工作：5%RH～95%RH，无冷凝
资料版本: 6PW105-20181010
BOM:3123A0R8
2
属性 规格
适用的主机及槽位
• M9006 多业务安全网关（Slot 2～Slot 5）
• M9010 多业务安全网关（Slot 0～Slot 3，Slot 6～Slot 9）
• M9014 多业务安全网关（Slot 0～Slot 5，Slot 8～Slot 13）
• T9006 入侵防御系统（Slot 2～Slot 5）
• T9010 入侵防御系统（Slot 0～Slot 3，Slot 6～Slot 9）
• T9014 入侵防御系统（Slot 0～Slot 5，Slot 8～Slot 13）
可选用的可插拔模块类型及其属性见下表。
表2 NSQ1GP48EB0 接口收发器及线缆描述
可插拔模块名称 中心波长
接口连接
器类型
外接线缆规格 最大传输距离
SFP-GE-SX-MM850-A 850nm LC
50/125μm
多模光纤
550m
62.5/125μm
多模光纤
275m
SFP-GE-LX-SM1310-A 1310nm LC
9/125μm
单模光纤
10km
SFP-GE-LH40-SM1310 1310nm LC
9/125μm
单模光纤
40km
SFP-GE-LH40-SM1550 1550nm LC
9/125μm
单模光纤
40km
SFP-GE-LH80-SM1550 1550nm LC
9/125μm
单模光纤
80km
SFP-GE-LH100-SM1550 1550nm LC
9/125μm
单模光纤
100km
SFP-GE-T - RJ-45
5
类双绞线
100m
SFP-GE-LX-SM1310-BIDI
1490nm
（收）
/1310
（发）
LC
9/125μm
单模光纤
10km
SFP-GE-LX-SM1490-BIDI
1490nm
（发）
/1310
（收）
LC
9/125μm
单模光纤
10km
SFP-GE-LH70-SM1470-CW 1470nm LC
9/125μm
单模光纤
70km
SFP-GE-LH70-SM1490-CW 1490nm LC
9/125μm
单模光纤
70km
SFP-GE-LH70-SM1510-CW 1510nm LC
9/125μm
单模光纤
70km
SFP-GE-LH70-SM1530-CW 1530nm LC
9/125μm
单模光纤
70km
SFP-GE-LH70-SM1550-CW 1550nm LC
9/125μm
单模光纤
70km
SFP-GE-LH70-SM1570-CW 1570nm LC
9/125μm
单模光纤
70km
SFP-GE-LH70-SM1590-CW 1590nm LC
9/125μm
单模光纤
70km
SFP-GE-LH70-SM1610-CW 1610nm LC
9/125μm
单模光纤
70km
SFP-FE-SX-MM1310-A 1310nm LC
50/125μm
多模光纤
2km
62.5/125μm
多模光纤
SFP-FE-LX-SM1310-A 1310nm LC
9/125μm
单模光纤
15km
SFP-FE-LH40-SM1310 1310nm LC
9/125μm
单模光纤
40km
SFP-FE-LH80-SM1550 1550nm LC
9/125μm
单模光纤
80km
of 4
