H3C SecPath 快速安装指南-5PW100-整本手册.pdf
免费下载
工具
设备不随机提供安装工具，请用户根据实际安装需求自备安装工具。
将设备安装到工作台

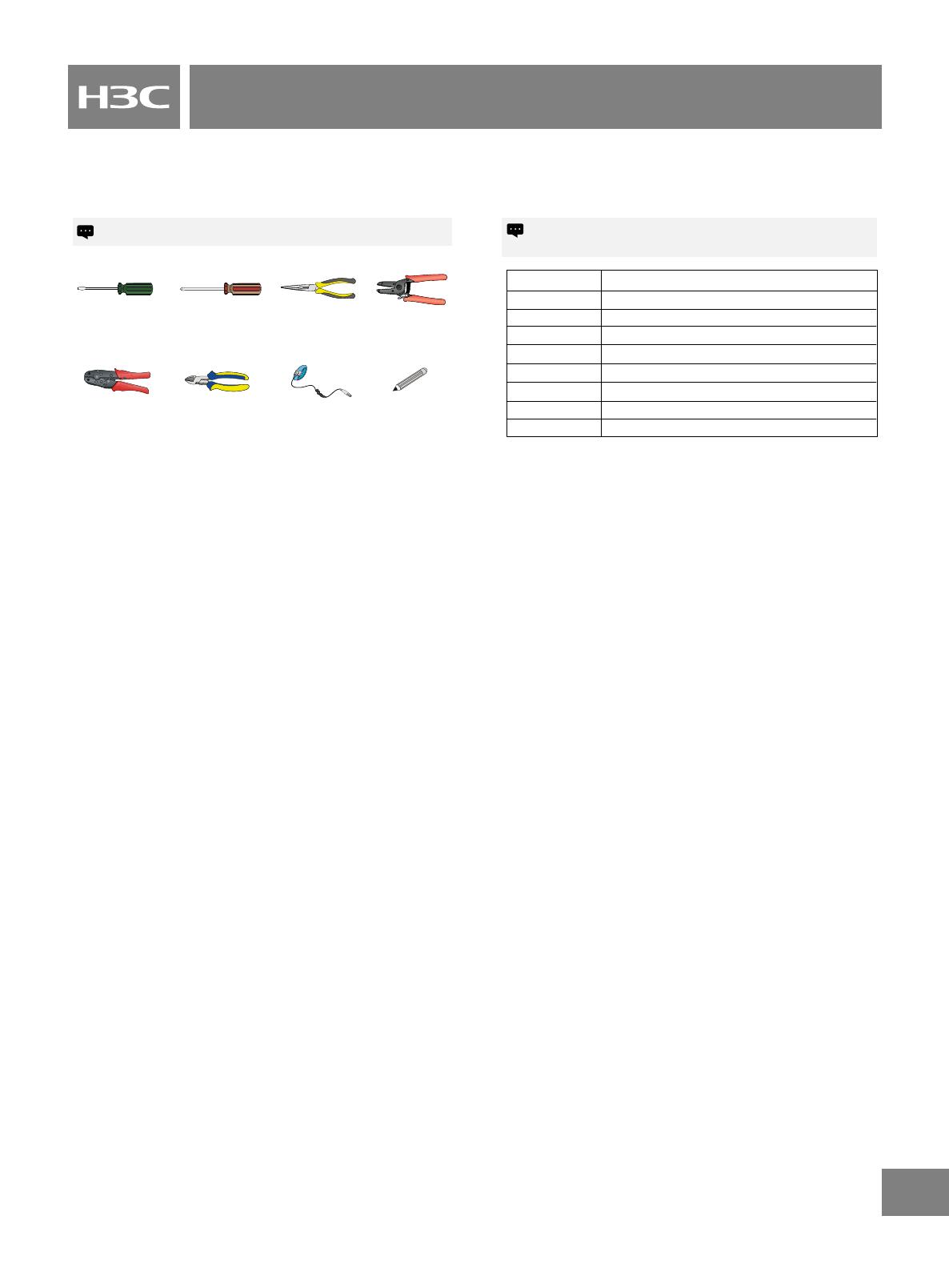

安装工具与附件
附件
H3C SecPath 快速安装指南-5PW100
十
字
螺
丝
刀
尖
嘴
钳
剥
线
钳
斜
口
钳
记
号
笔
压
线
钳
防
静
电
腕
带
一
字
螺
丝
刀
浮动螺母 安装设备到机架时，用于螺钉固定
用途附件名称
M5螺钉
扎带
M4沉头螺钉
挂耳
胶垫贴
保护地线
电源线
用于将设备固定到机架
用于固定设备电源线，使安装美观整齐
用于将前挂耳固定到设备
用于将设备固定到机柜，其包括前挂耳和后挂耳
用于防止设备底部磨损和设备滑动
用于防雷、防干扰
用于给设备供电，每台设备都配备一根或两根电源线
将设备安装到工作台的推荐步骤如下：
（1）佩戴防静电腕带：安装设备时，需佩戴防静电腕带，确保防静电腕带与皮肤良好接触，且已经良好接地。
（2）粘贴胶垫：为防止设备滑动，需先粘贴胶垫到设备底部，然后再将设备翻转平放到工作台。
（3）连接保护地线：设备保护地线的正确连接是防雷、防干扰的重要保障，请使用设备随机提供的保护地线正确接地。
（4）安装电源模块：将电源模块安装到设备。（适用于支持可插拔电源模块的设备）
（5）设备上电：检查完设备的安装情况后给设备上电。
将设备安装到机柜
将设备安装到机柜的推荐步骤如下：
（1）佩戴防静电腕带：安装设备时，需佩戴防静电腕带，确保防静电腕带与皮肤良好接触，且已经良好接地。
（2）安装浮动螺母：在机柜前后立柱安装浮动螺母，并保证可以使设备安装后保持水平。
（3）安装前挂耳：将前挂耳安装到设备。
（4）安装后挂耳：将后挂耳安装到机柜后立柱。
（5）安装设备到机柜：多人合作将设备安装到机柜，设备后端需要放在后挂耳上，并将前挂耳固定在机柜前立柱。
（6）连接保护地线：设备保护地线的正确连接是防雷、防干扰的重要保障，请使用设备随机提供的保护地线正确接地。
（7）安装电源模块：将电源模块安装到设备。（适用于支持可插拔电源模块的设备）
（8）设备上电：检查完设备的安装情况后给设备上电。
本章只介绍常见安装附件及其用途，实际安装附件种类及数量请以实
际发货为准。
Copyright © 2018 新华三技术有限公司 版权所有，保留一切权利
本文档中的信息如有更改，恕不另行通知
如需了解产品及安装方面的更多信息，请登录H3C网站 www.h3c.com
