H3C LSXM1NSDF1 NetStream 单板手册
1 单板标识
前面板最右边标有丝印：LSXM1NSDF1，用来标识该业务板。
2 单板简介
LSXM1NSDF1 业务板支持对 IP 报文进行分类和统计，并能将结果发送到网络上的数据采集器，供用
户进一步的统计和分析，以便制定更合理的网络规划和管理策略。通过在路由交换机上安装
LSXM1NSDF1 业务板，可以在不改变网络拓扑的情况下，提升路由交换机对网络业务流量的统计和
分析能力。
3 单板规格
LSXM1NSDF1 NetStream 业务板提供 1 个 Console 接口、1 个 USB 接口、1 个千兆以太网电接口。

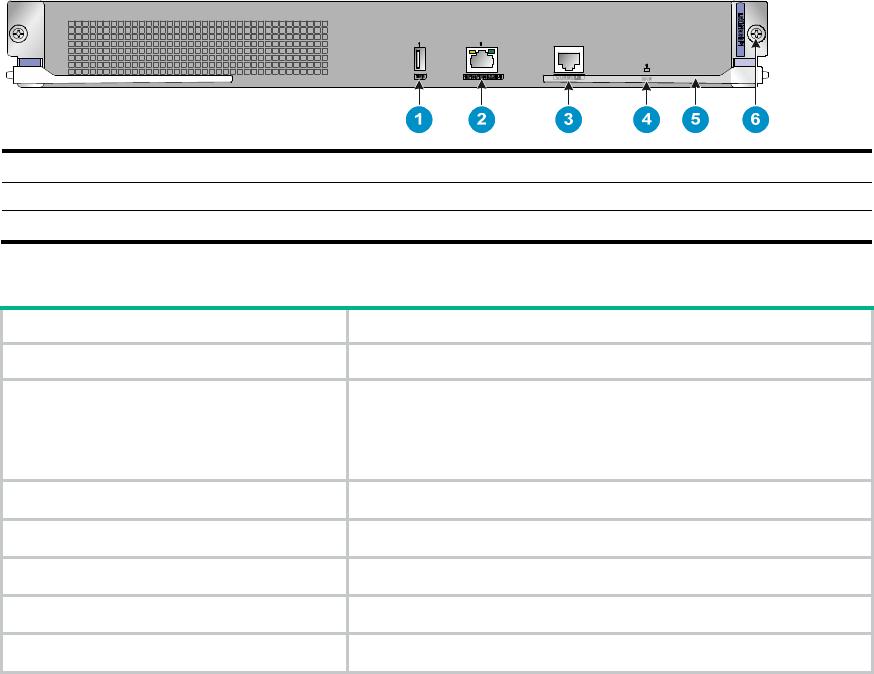

图1 LSXM1NSDF1 NetStream 业务板前面板
(1) USB接口（暂不支持） (2) 千兆以太网电接口（10/100/1000BASE-T）
(3) CONSOLE接口 (4) 系统运行指示灯（RUN）
(5) 扳手 (6) 松不脱螺钉
表1 LSXM1NSDF1 NetStream 业务板属性
属性 规格
Flash 8MB Nor Flash
内存插槽数量及规格
8个内存插槽
标配64GB（8根8GB DDR3 SDRAM）
要求成对插入，并且规格一致
Micro SD卡插槽数量及规格 1个内置Micro SD卡插槽，标配为单卡8GB
业务板尺寸（宽×深×高） 433mm × 515mm × 50mm
最大功耗 210W
重量 7kg
热插拔 支持
资料版本:6PW108-20201123
BOM: 3123A1CK
2
属性 规格
对外接口
1个Console接口
1个USB接口（暂不支持）
1个千兆以太网电接口
环境温度
• 工作：0℃～45℃
• 非工作：-40℃～70℃
环境湿度（无冷凝）
• 工作：10%RH～95%RH
• 非工作：5%RH～95%RH
说明：
不同软件版本下单板适配的主机型号有所不同，请您根据主机型号及软件版本查阅对应的安装指导、
硬件介绍或版本说明书确认单板的适配情况，或者咨询 H3C 公司市场人员或技术支持人员。
表2 Console 口属性
属性 说明
连接器类型 RJ-45
接口标准 RS-232
波特率 9600bps～115200bps，缺省9600bps
线缆类型 普通异步串行口线缆
传输距离 ≤15m
支持服务
• 与字符终端相连
• 与本地 PC 的串口相连并在 PC 上运行终端仿真程序
• 命令行接口
表3 10/100/1000BASE-T 以太网电接口属性
属性 说明
连接器类型 RJ-45
接口标准 802.3，802.3u和802.3ab
接口类型 MDI/MDIX自适应
线缆类型 5类或5类以上双绞线
传输距离 100m
支持速率和双工模式
• 10Mbps：半双工/全双工模式
• 100Mbps：半双工/全双工模式
• 1000Mbps：全双工模式
4 单板指示灯
LSXM1NSDF1 NetStream 业务板提供了 1 个系统运行指示灯，用于指示业务板的工作状态，指示灯
状态及说明如下表所示。
