H3C SecPath M9000-S NSQM2FWDFGB0 防火墙业务板 单板手册-APW100-整本手册.pdf
免费下载
资料版本: APW100-20190327
BOM: 3123A1SK
1
H3C SecPath M9000-S NSQM2FWDFGB0 防火墙 单
板手册
1 单板标识
前面板右侧标有丝印 NSQM2FWDFGB0，用来标识该业务板。
2 单板简介
NSQM2FWDFGB0 是 H3C 公司开发的第四代高性能防火墙业务板，可应用于 H3C M9000-S 系列多
业务安全网关。该业务板集成防火墙、VPN、内容过滤、内容识别、URL 过滤和 NAT 地址转换等功
能，通过在设备上安装 NSQM2FWDFGB0 业务板，可以为用户提供全面、可靠的安全保护。
3 单板规格
NSQM2FWDFGB0 防火墙业务板提供 1 个 Console 接口、1 个 USB 接口、1 个千兆以太网电接口和
一个硬盘插槽。

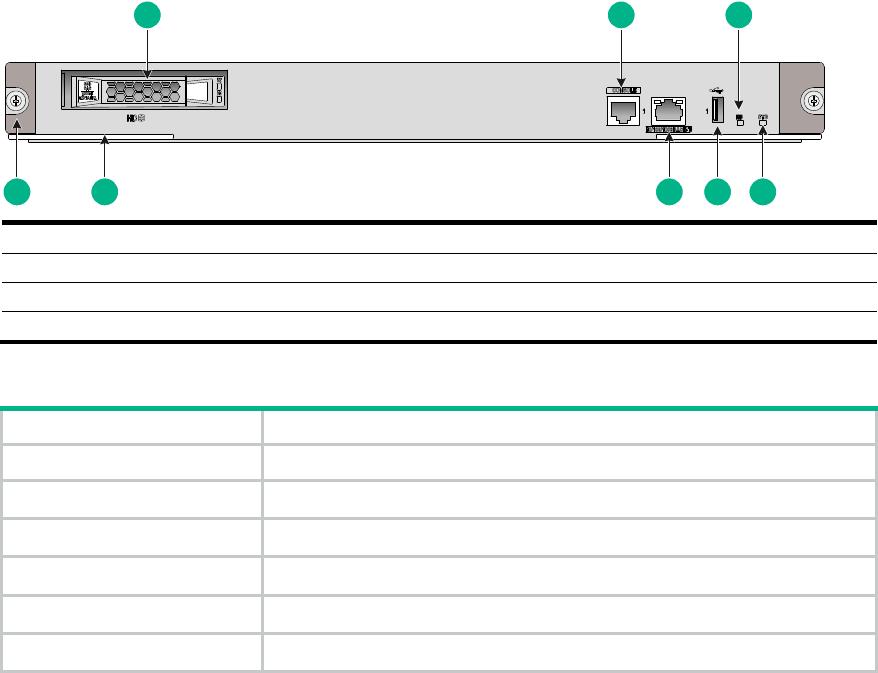

图1 NSQM2FWDFGB0 防火墙业务板前面板
(1) 硬盘插槽（预留插槽，暂不支持） (2) Console接口（CONSOLE）
(3) 硬盘指示灯（HD） (4) 系统运行指示灯（SYS）
(5) USB接口（预留接口，暂不支持） (6) 千兆以太网电接口（10/100/1000BASE-T）
(7) 扳手 (8) 松不脱螺丝
表1 防火墙业务板属性
属性 规格
Flash 8MB Nor Flash
内存规格 32GB DDR3 VLP RDIMM
Micro SD卡插槽数量及规格 1个内置Micro SD卡插槽，标配为8GB
业务板尺寸（宽×深×高） 399.2mm×354.8mm×40.1mm
功耗 185W～204W
重量 4.7kg
1 2 3
4568 7
资料版本: APW100-20190327
BOM: 3123A1SK
2
属性 规格
热插拔 支持
对外接口
1个Console接口
1个USB接口（预留接口，暂不支持）
1个千兆以太网电接口
1个硬盘插槽（预留插槽，暂不支持）
环境温度
• 工作：0°C～40°C（不带机械硬盘）；5°C～40°C（带机械硬盘）
• 非工作：-40°C～70°C
温度变化率
• 工作：＜20°C /hrs（带机械硬盘）
• 非工作：＜30°C /hrs（带机械硬盘）
环境湿度（无冷凝）
• 工作：5%RH～95%RH（不带机械硬盘）；10%RH～80%RH（带机械
硬盘）
• 非工作：5%RH～95%RH（不带机械硬盘）；5%RH～90%RH（带机械
硬盘）
适用的主机
• 安装 NSQM2MPUD0 主控板的 M9008-S 多业务安全网关（槽位 2～槽
位 5）
• M9012-S 多业务安全网关（槽位 0～槽位 4，槽位 7～槽位 10）
表2 Console 口属性
属性 说明
连接器类型 RJ-45
接口标准 RS-232
波特率 9600bps～115200bps，缺省9600bps
线缆类型 普通异步串行口线缆
传输距离 ≤15m
支持服务
• 与字符终端相连
• 与本地 PC 的串口相连并在 PC 上运行终端仿真程序
• 命令行接口
表3 10/100/1000BASE-T 以太网电接口属性
属性 说明
连接器类型 RJ-45
接口标准 802.3，802.3u和802.3ab
接口类型 MDI/MDIX自适应
线缆类型 5类或5类以上双绞线
传输距离 100m
支持速率和工作模式
• 10Mbps：半双工/全双工模式
• 100Mbps：半双工/全双工模式
• 1000Mbps：全双工模式
of 4
