H3C SecPath NSQ1FAB04B0 交换网板 单板手册-6PW106-整本手册.pdf
免费下载
资料版本: 6PW106-20210319
BOM: 3123A0R3
1
H3C SecPath NSQ1FAB04B0 交换网板 单板手册
1 单板外观
说明：
NSQ1FAB04B0 交换网板对应的产品代码为 NSQM1FAB04B0。

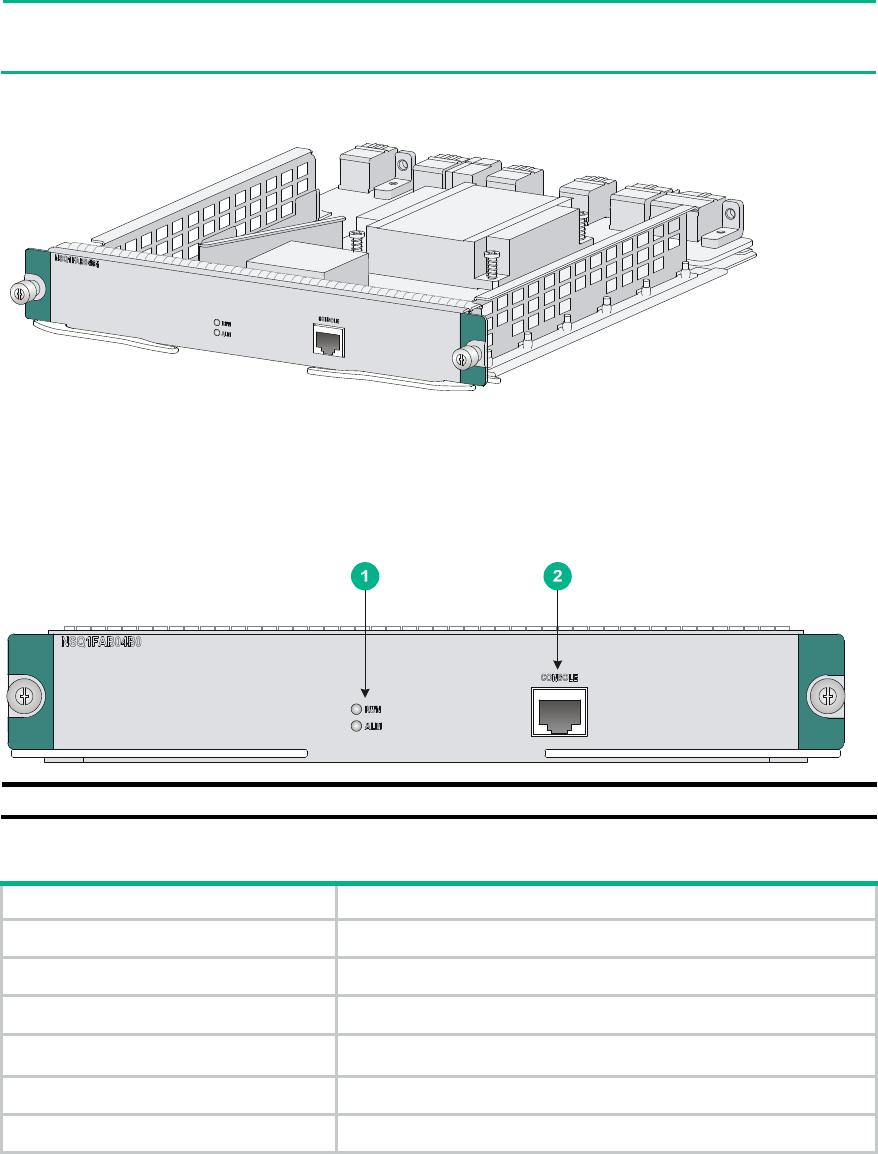

图1 NSQ1NSQ1FAB04B0 交换网板
2 单板简介
图2 NSQ1FAB04B0 交换网板前面板
(1) 单板状态指示灯 (2) Console接口（CONSOLE）
表1 交换网板属性
属性 规格
尺寸（宽×深×高） 256mm × 298mm × 40mm
功耗 48W～65W
重量 1.71Kg
热插拔 支持
接口连接器类型 RJ-45
对外接口 1个Console口
资料版本: 6PW106-20210319
BOM: 3123A0R3
2
属性 规格
环境温度
• 工作：0℃～45℃
• 非工作：-40℃～70℃
环境湿度
• 工作：10%RH～95%RH，无冷凝
• 非工作：5%RH～95%RH，无冷凝
适用的主机及槽位
• M9006 多业务安全网关（Slot 6～Slot 9）
• T9006 入侵防御系统（Slot 6～Slot 9）
说明：
设备至少需要配置 3 块交换网板，且槽位 6 及槽位 7 中必须安装交换网板。
3 单板指示灯
NSQ1FAB04B0 交换网板指示灯的工作状态，具体如下表所示。
表2 指示灯状态说明
指示灯状态
指示灯含义
RUN ALM
闪烁（0.5Hz） 灯灭 交换网板正常工作
灯灭 常亮 交换网板故障
闪烁（0.5Hz） 常亮 交换网板温度超过温度的上下限范围
灯灭 灯灭 交换网板未启动
常亮 灯灭 交换网板正在启动
4 安装和拆卸
注意：
在安装和拆卸 NSQ1FAB04B0 交换网板之前，请佩戴好接地良好的防静电手腕。
4.1 安装NSQ1FAB04B0 交换网板
请按照如下步骤完成交换网板的安装：
步骤1 操作者正对设备的后面板。
步骤2 选择安装交换网板的插槽，并拆卸插槽上的交换网板假面板。（本手册以安装交换网板到槽位 7 为例
进行介绍）
步骤3 将交换网板以器件侧朝左的方式垂直放置，然后将拉手条上的扳手往外旋转，托住交换网板下方，沿
着插槽导轨平稳插入插槽。在此过程中，注意双手不要接触到电路板。如 图 3 中
的①所示。
步骤4 将扳手向内合拢，使交换网板与背板紧密接触。如 图 3 中的②所示
。
步骤5 用十字螺丝刀对准交换网板上的松不脱螺钉，并顺时针方向旋转，直至拧紧。如 图 3 中的
③所示。
