H3C SecCenter CSAP产品 快速安装指南-APW100-整本手册.pdf
免费下载
设备不随机提供安装工具，请用户根据实际安装需求自行准备安装工具。
2
1
BOM: 3104A0X7
工具参考
H3C SecCenter CSAP产品 快速安装指南-APW100
操作者需佩戴防静电腕带，确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好
接地。
T-25 Torx星型螺丝刀，用于拆卸智能挂耳上的松不脱螺钉
T-15 Torx星型螺丝刀，用于固定螺钉
T-10 Torx星型螺丝刀，用于固定螺钉
一字螺丝刀，用于固定螺钉
十字螺丝刀，用于固定螺钉
防静电腕带/防静电手套/防静电服，用于操作设备时使用

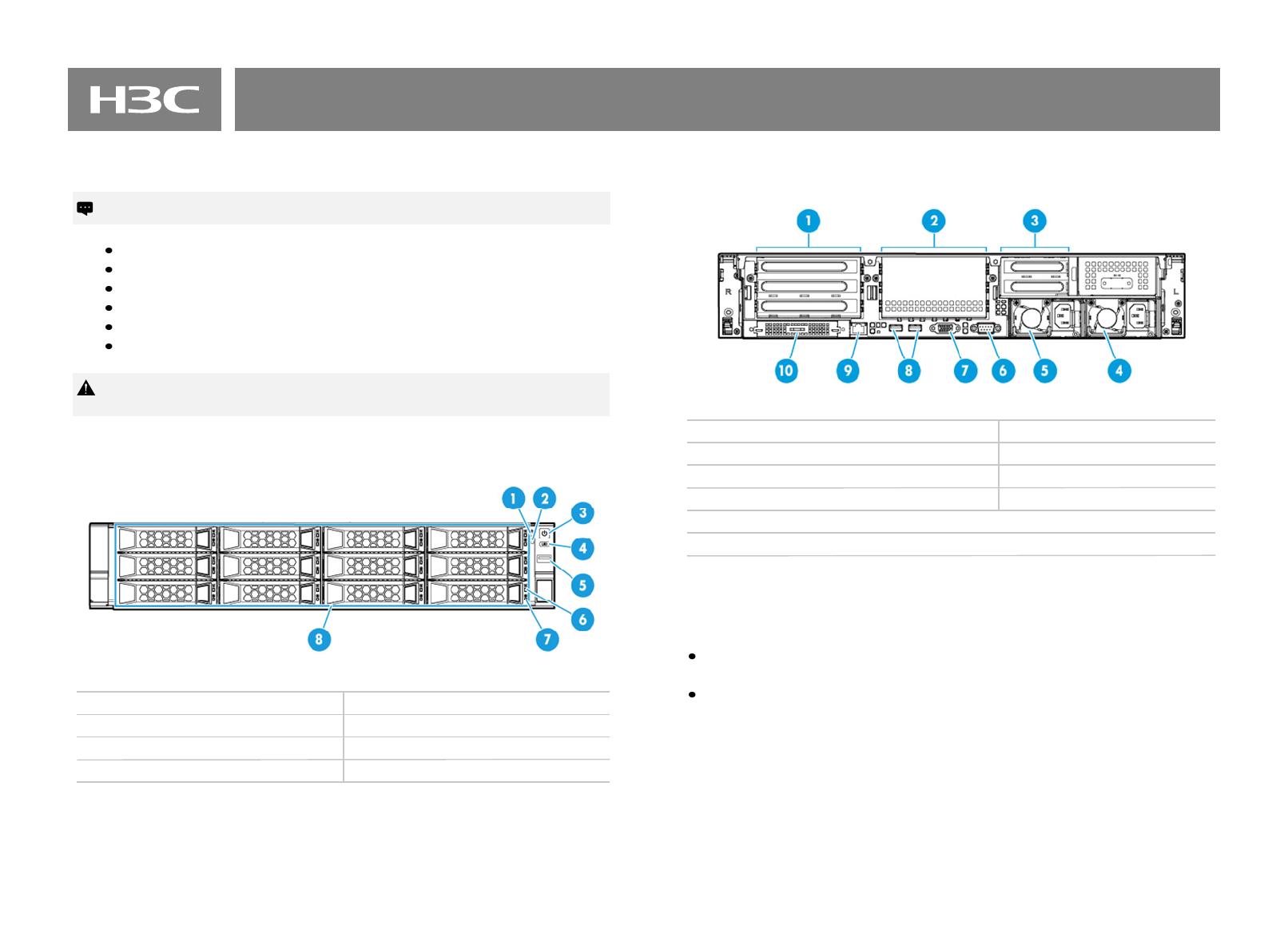

认识后面板
安装设备前的安全注意事项
为避免操作过程中对人和设备造成伤害，请注意：
为防止人体静电损坏电子组件，请在接触设备、CPU、内存等之前佩戴防静电腕带，并将
腕带的另一端良好接地。
此为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要
用户对其干扰采取切实可行的措施。
1：Health指示灯 2：fLOM网卡以太网接口指示灯
3：开机/待机按钮和系统电源指示灯 4：UID按钮/指示灯
5：USB 3.0接口
6：硬盘Present/Active指示灯
7：硬盘Fault/UID指示灯 8：SAS/SATA硬盘（可选）
1：PCIe slot 1～slot 3接口（从上到下，从属CPU 1）
2：PCIe slot 4～slot 6接口（从上到下，从属CPU 2）
7：VGA接口
3：PCIe slot 7～slot 8接口（从上到下，从属CPU 2）
4：电源槽位2
5：电源槽位1
6：BIOS串口
9：HDM专用网络接口（1Gbit/s，RJ45，缺省IP地址：192.168.1.2/24）
8：USB 3.0接口（2个）
10：fLOM网卡
认识前面板
3

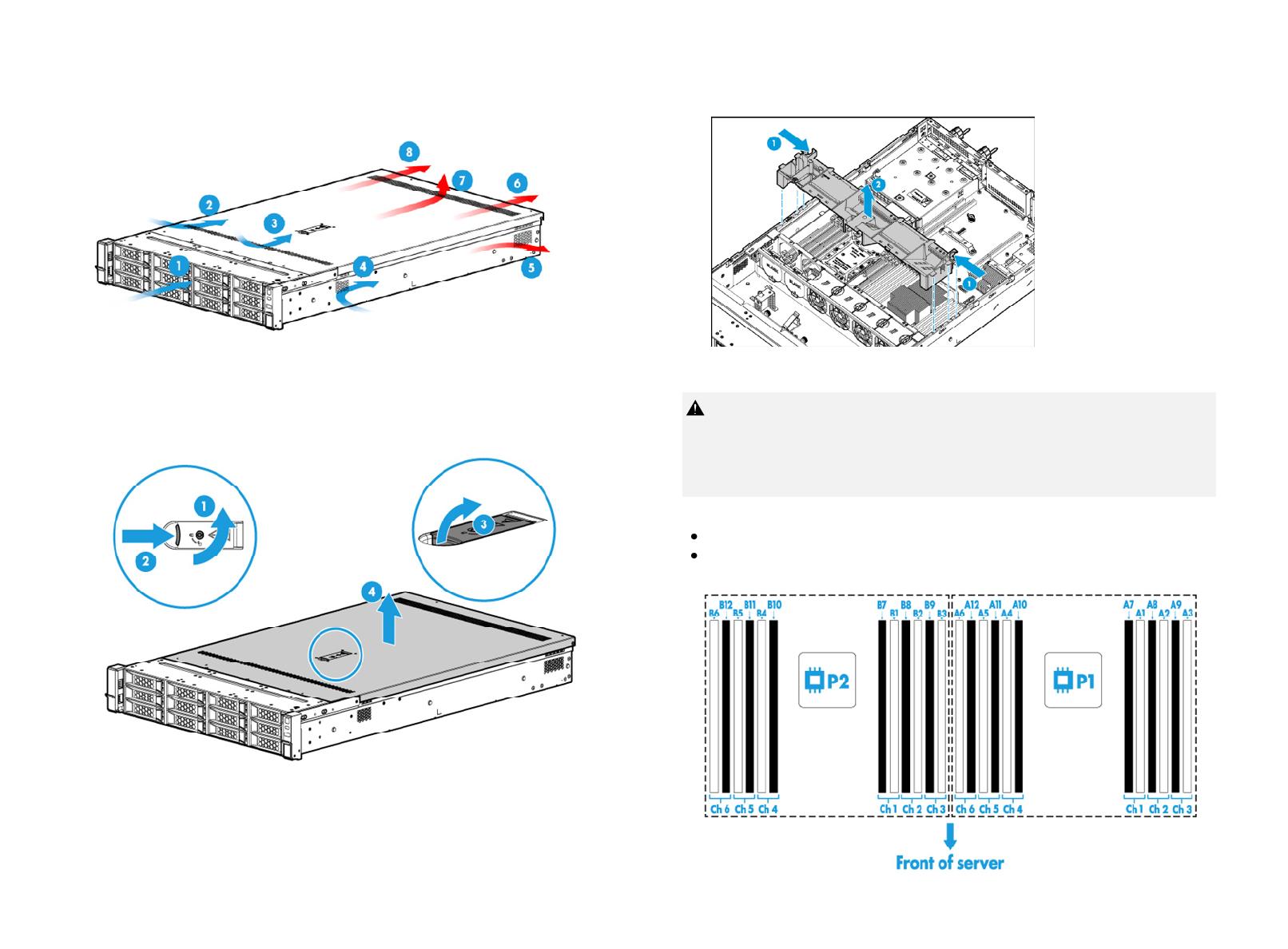

拆卸导风罩
向上抬起导风罩，使其脱离机箱。
1. 如果机箱盖已上锁，请使用T-15 Torx星型螺丝刀旋转机箱盖扳手上的螺钉，使其解锁。
2. 按下机箱盖扳手并向上掰起，此时机箱盖会自动向机箱后方滑动。
3. 向上抬起机箱盖。
设备采用前进后出的风道设计
风向设计
设备风道设计示意图说明如下：
1~4：机箱和电源进风方向 5~7：机箱出风方向 8：电源出风方向
拆卸机箱盖
安装内存
DIMM不支持热插拔，安装之前，请先将设备下电。
不同规格的DIMM不支持混插，即一台服务器上配置的所有DIMM产品型号必须相同。如
需安装不同规格的内存，请按DIMM安装准则先安装完2R的内存在安装SR的内存（如服
务器自带4个16G内存（SR规格），需用32G内存（2R规格）进行扩容，则需先拔掉自带
的4个16G内存，然后按A1、B1、A2、B2……顺序安装完32G内存，再安装16G内存）。
DIMM安装准则
确保相应的CPU已在位。
请按字母顺序在2路CPU之间均衡地安装内存：A1、B1、A2、B2、A3、B3、A4、B4、
A5、B5、A6、B6、A7、B7，以此类推。
4
of 4
