H3C LSQM2ACGDSC0 单板手册
1 单板标识
前面板右上角标有丝印：LSQM2ACGDSC0，用来标识该业务板。
2 单板简介
LSQM2ACGDSC0 是 H3C 公司开发的第四代高性能业务板，可应用于 H3C S7500E、S7600 及
S7500E-X 系列交换机。该业务板集成 VPN、内容过滤、内容识别、URL 过滤和 NAT 地址转换等功能，
在不改变网络拓扑的情况下，通过在 S7500E 、 S7600 及 S7500E-X 系列交换机上安装
LSQM2ACGDSC0 业务板，可以提升 S7500E、S7600 及 S7500E-X 系列交换机的安全防护能力，为
用户提供全面、可靠的安全保护。
3 单板规格
LSQM2ACGDSC0 业务板提供 1 个 Console 接口、1 个 USB 接口、1 个千兆以太网电接口和一个硬盘
插槽。

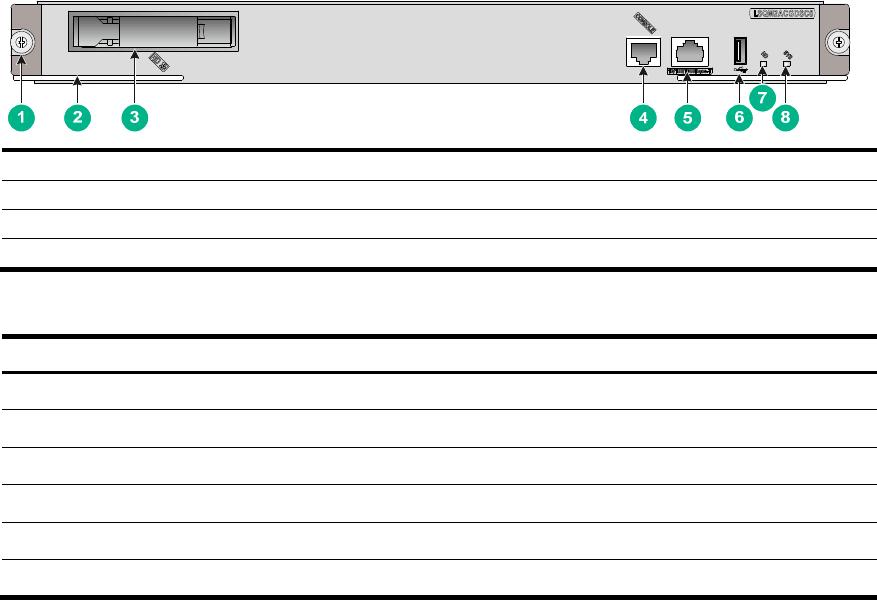

图1 LSQM2ACGDSC0 业务板前面板
(1) 松不脱螺丝 (2) 扳手
(3) 硬盘插槽 (4) Console接口（CONSOLE）
(5) 千兆以太网电接口（10/100/1000BASE-T） (6) USB接口（暂仅支持为PFC供电）
(7) 硬盘指示灯（HD） (8) 系统运行指示灯(SYS)
表1 业务板属性
属性 规格
Flash 8MB Nor Flash
内存规格
标配
16GB
（
2
根
8GB VLP RDIMM
）
Micro SD
卡插槽数量及规格
1
个内置
Micro SD
卡插槽，标配为
8GB
业务板尺寸（高×宽×深）
40.1mm
×
399.2mm
×
376.8mm
重量
3.8kg
热插拔
支持
资料版本:
A
PW100-20161015
BOM: 3123A1L7
2
属性 规格
对外接口
1
个
Console
接口
1
个
USB
接口（暂仅支持为
PFC
供电）
1
个千兆以太网电接口
1
个硬盘插槽
环境温度
• 工作：0℃～45℃
• 非工作：-40℃～70℃
温度变化率
• 工作：＜20℃/hrs
• 非工作：＜30℃/hrs
环境相对湿度（无冷凝）
• 工作：10%RH～80%RH
• 非工作：5%RH～90%RH
适用的主机及槽位
• S7500E 系列交换机
{ S7502E（槽位 2～槽位 3）
{ S7503E-S（槽位 2～槽位 3）
{ S7503E-M（槽位 1～槽位 2）
{ S7503E（槽位 2～槽位 4）
{ S7506E-S（槽位 2～槽位 7）
{ S7506E（槽位 2～槽位 7）
{ S7506E（非 PoE）（槽位 2～槽位 7）
{ S7506E-V（槽位 2～槽位 7）
{ S7510E（槽位 1～槽位 4，槽位 7～槽位 11 ）
• S7600 系列交换机
{ S7602-S（槽位 2～槽位 3）
{ S7603-S（槽位 2～槽位 3）
{ S7603（槽位 2～槽位 4）
{ S7606-S（槽位 2～槽位 7）
{ S7606（槽位 2～槽位 7）
{ S7606（非 PoE）（槽位 2～槽位 7）
{ S7606-V（槽位 2～槽位 7）
{ S7610（槽位 1～槽位 4，槽位 7～槽位 11 ）
• S7500E-X 系列交换机
{ S7506E-X（不同的兼容模式和高速模式请参见 S7500E-X 系列交
换机相关手册）
{ 兼容模式（槽位 0～槽位 3）
{ 高速模式（槽位 0～槽位 1）
{ S7510E-X（槽位 0～槽位 3）
表2 Console 口属性
属性 说明
连接器类型
RJ-45
接口标准
RS-232
波特率
9600bps
～
115200bps
，缺省
9600bps
线缆类型
普通异步串行口线缆
of 5
