资料版本: 6PW105-20200819
BOM: 3123A1N3
1
H3C SecPath NSQM1CGQ20 接口板 单板手册
1 单板标识
前面板右上角标有丝印 NSQM1CGQ20，用来标识该单板。
2 单板简介
NSQM1CGQ20 对外提供 2 个 100G 光接口。
3 单板规格

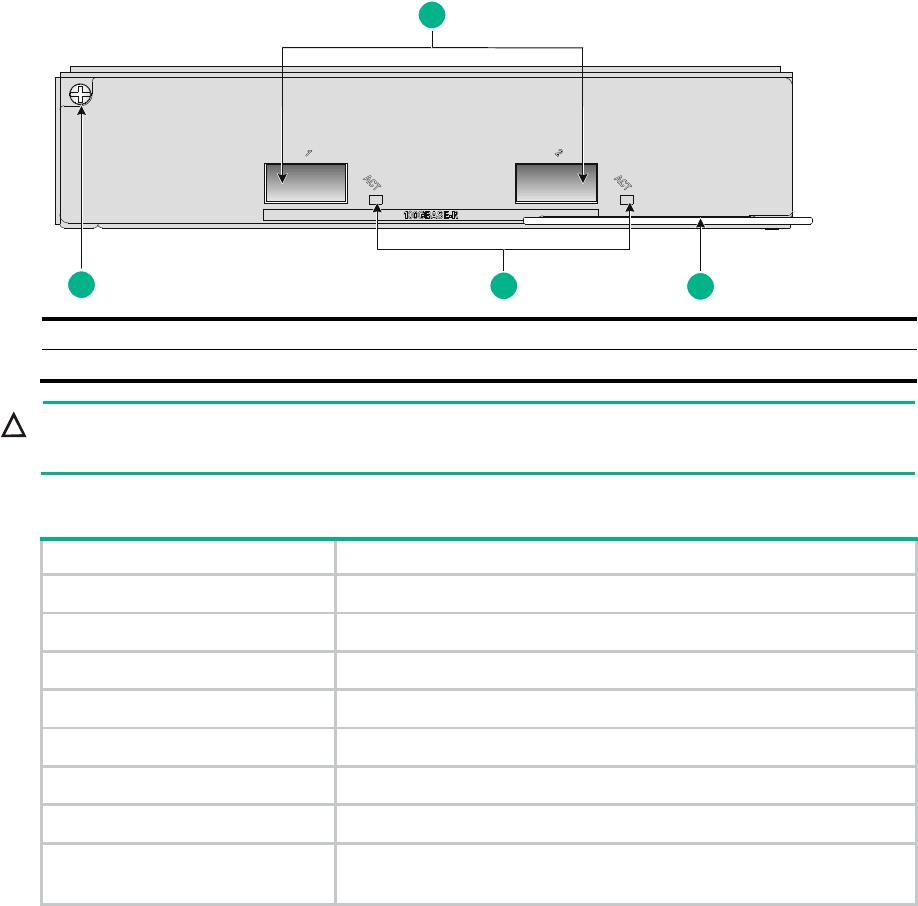

图
1
接口板前面板
(1) 100G
光接口
(2)
扳手
(3) 100G
光接口指示灯
(4)
松不脱螺钉
注意：
将单板安装到设备之前，请务必将单板外部的金属防护盒拆除，否则将无法正常安装。
表
1
单板属性
属性
规格
尺寸（宽×深×高） 173.5mm×191.9mm×37.4mm
功耗 15W～16W
净重
0.66Kg
热插拔 不支持
接口数量 2个100G光接口
接口连接器类型 LC
可选用光模块 100G光接口：参见表2
适用的单板及槽位
• NSQM1MBFEA0 接口交换板（槽位 2）
• NSQM2MBFEA0 接口交换板（槽位 2）
1
3
2
4
资料版本: 6PW105-20200819
BOM: 3123A1N3
2
可选用的 QSFP28 模块参见表 2 。
表
2 QSFP28
模块属性
模块名称
中心波长
接口连接器类型
外接线缆规格
最大传输距离
QSFP-100G-LR4-WDM1300 1310nm LC 9/125µm单模光纤 10km
QSFP-100G-ER4L-WDM1300 1310nm LC 9/125µm单模光纤 40km
4 单板指示灯
接口板提供了状态指示灯，通过查看指示灯状态，可以判断出对应 100G 光接口链路状态及当前数据
收发状态，具体含义如下表所示。
表
3
状态指示灯含义
指示灯
指示灯状态
说明
100G光接口指示灯
灯闪烁 100G光接口正在接收或发送数据
灯常亮 100G光接口链路已经连通
灯灭 100G光接口链路没有连通
5 相关资料及其获取方式
单板安装的详细介绍请参见对应主机的安装指导手册。
Copyright © 2020 新华三技术有限公司
本文档中的信息如有更改，恕不另行通知
