H3C SecPath M9012-S NSQM2MPU12E0
主控板 单板手册
1 单板标识
前面板右上角标有丝印：NSQM2MPU12E0，用来标识主控板。
2 单板简介
NSQM2MPU12E0 主控板提供 1 个 USB 接口、1 个 USB Console 接口、1 个 Console 口、2 个管理
以太网电接口以及 2 个管理以太网光接口。
3 单板规格

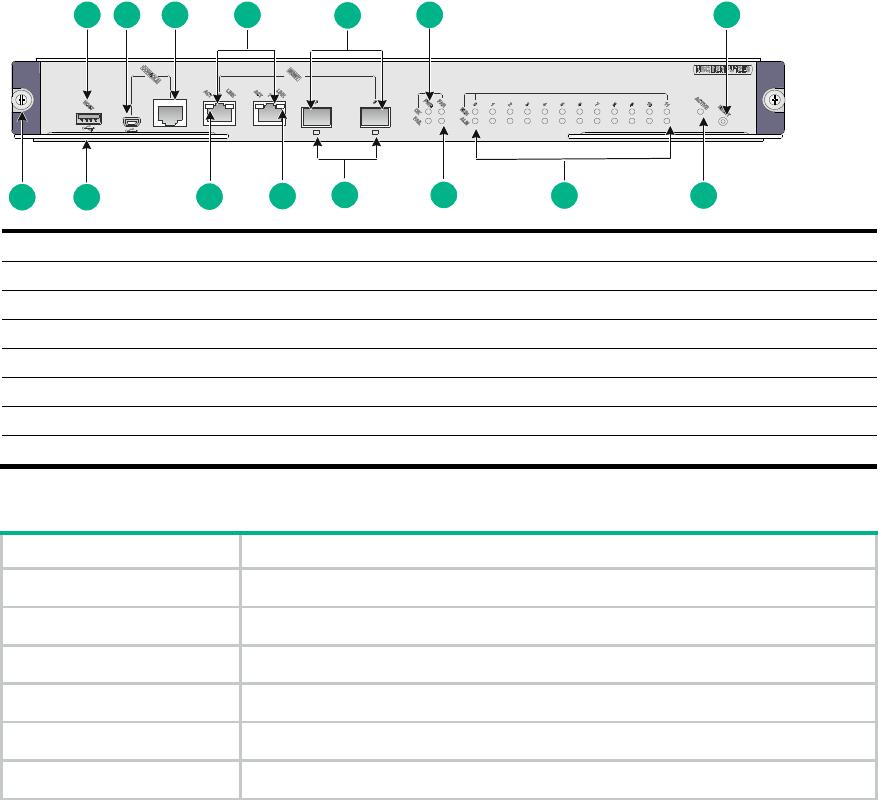

图
1
主控板前面板
(1) USB
口
(2) USB Console
口
(3) Console
口
(4)
管理以太网电接口
(5)
管理以太网光接口
(6)
电源状态指示灯
(7) RESET
复位键
(8)
主控板主用
/
备用状态指示灯
(9)
单板状态指示灯
(10)
风扇状态指示灯
(11)
管理以太网光接口指示灯
(12)
管理以太网电接口
LINK
指示灯
(13)
管理以太网电接口
ACT
指示灯
(14)
扳手
(15)
松不脱螺钉
表
1
主控板属性
属性
规格
内存规格 标配4GB（DDR3 SDRAM）
主控板尺寸（宽×深×高） 399.1mm ×354.8mm ×45.2mm
功耗 67W～108W
重量
3.4Kg
热插拔 支持
对外接口 1个Console接口
1
2
3
6
4
5
8
9
7
10
11
12
13
14
15
资料版本: 6PW101-20200827
BOM: 3123A1RV
2
属性
规格
1个USB Cons ole接口
1个USB接口
4个管理以太网接口（2个管理以太网电接口和2个管理以太网光接口）
适用的主机及槽位
M9012-S 多业务安全网关（槽位 5～槽位 6）
说明：
•
主控板适用的软件版本信息，请参见主控板配套的版本说明书。
•
连接单板上的管理以太网光接口之前，请确保对端以太网接口的速率为 1000Mbit/s，双工模式为
全双工，否则可能会导致连接失败。
• USB
接口不支持使用
USB
延长线。
表
2 Console
口属性
属性
说明
连接器类型
RJ-45
接口标准 RS-232
波特率 9600bps～115200bps，缺省9600bps
线缆类型 普通异步串行口线缆
传输距离 ≤15m
支持服务
• 与字符终端相连
• 与本地 PC 的串口相连并在 PC 上运行终端仿真程序
• 命令行接口
表
3
管理以太网电接口属性
属性
说明
连接器类型 RJ-45
接口标准 802.3，802.3u和802.3ab
接口类型 MDI/MDIX自适应
线缆类型 5类或5类以上双绞线
传输距离 100m
支持速率和工作模式
• 10Mbps：半双工/全双工模式
• 100Mbps：半双工/全双工模式
• 1000Mbps：全双工模式
表
4
管理以太网光接口属性
属性
规格
连接器类型 LC
光模块类型 SFP
of 5
