H3C SecPath M9000-AI NSQM5AIASKA1 AI 安全业务板
单板手册
1 单板标识
前面板右侧标有丝印 NSQM5AIASKA1，用来标识该业务板。
2 单板简介
NSQM5AIASKA1 业务板提供 1 个 Console 接口、1 个管理以太网电接口、1 个 BMC Console 接口、
1 个 BMC 网络接口、2 个 10G 光接口、1 个高密转接口和 1 个 USB 接口。
3 单板规格

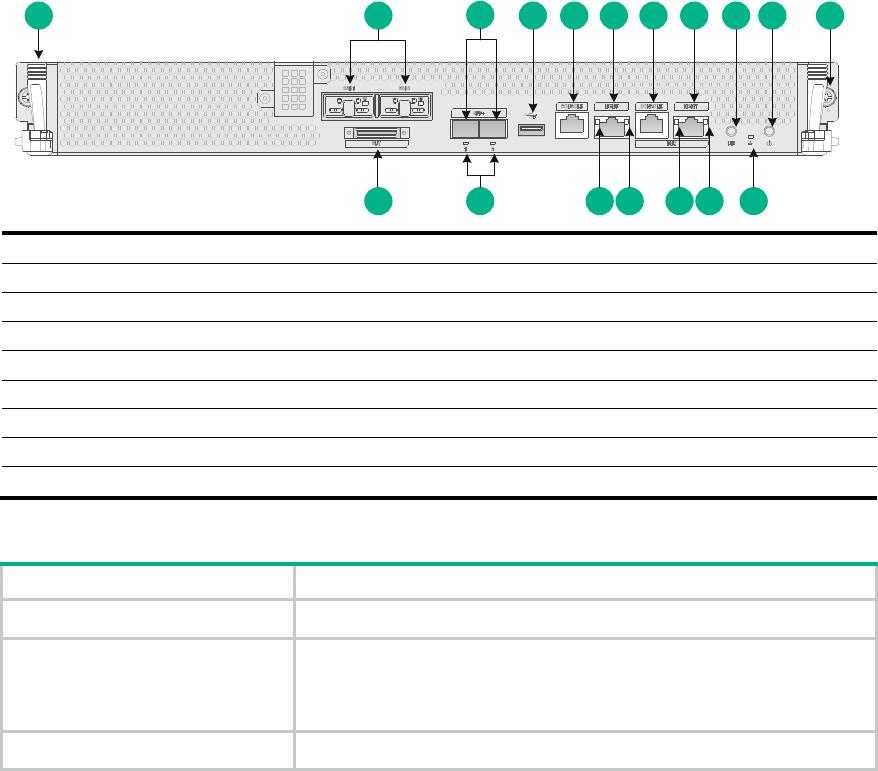

图
1
业务板前面板
(1)
扳手
(2) NVMe SSD
硬盘插槽
(3) 10G
光接口
(4) USB
接口
(5) Console
接口
(6)
管理以太网电接口
(7) BMC Console
接口
(8) BMC
网络接口
(9) UID
按钮
(10)
系统上电
/
待机按键
(11)
松不脱螺钉
(12)
系统状态指示灯
(13) BMC
网络接口
ACT
指示灯
(14) BMC
网络接口
LINK
指示灯
(15)
管理以太网电接口
ACT
指示灯
(16)
管理以太网电接口
LINK
指示灯
(17) 10G
光接口指示灯
(18)
高密转接口
表
1
业务板属性
属性
规格
内存规格
128G DIMM
业务存储
1920GB（单板标配960GB*2 SATA SSD硬盘）
前面板提供2个NVMe SSD硬盘插槽，用以扩容业务存储，可选配2TB
NVMe SSD硬盘
业务CPU个数 2个
1
2
3
4 5
9
10
11
1218
13
6
7
17
14
15
16
8
资料版本: 5PW101-20210520
BOM: 3123A1XP
2
属性
规格
业务板尺寸（宽×深×高） 432.6mm × 521.3mm × 50.0mm
重量
9.64Kg
功耗 165W～462W
热插拔 支持
对外接口
1个Console接口：参见表2
1个管理以太网电接口：参见表3
1个BMC Console接口：参见表2
1个BMC网络接口：参见表3
2个10G光接口
1个高密转接口
1个USB接口
可选用光模块 10GBASE-R-SFP+光接口：参见表4
适用的主机及槽位
• M9000-AI-E8 多业务安全网关（槽位 0~槽位 3）
• M9000-AI-E16 多业务安全网关（槽位 0~槽位 3、槽位 4~槽位 7）
表
2 Console
口
/BMC Console
口属性
属性
说明
连接器类型 RJ-45
接口标准 RS-232
波特率
• Console 口：9600bps～115200bps，缺省 9600bps
• BMC Console 口：缺省 38400bps
线缆类型 普通异步串行口线缆
传输距离 ≤15m
支持服务
• 与字符终端相连
• 与本地 PC 的串口相连并在 PC 上运行终端仿真程序
• 命令行接口
表
3
管理以太网电接口
/BMC
网络接口属性
属性
说明
连接器类型
RJ-45
接口标准 802.3，802.3u和802.3ab
接口类型 MDI/MDIX自适应
线缆类型 5类或5类以上双绞线
传输距离 100m
支持速率和工作模式
• 10Mbps：半双工/全双工模式
• 100Mbps：半双工/全双工模式
• 1000Mbps：全双工模式
of 4
