H3C SecPath NS-C100-TG16B1 接口板 单板手册
1 单板标识
前面板右上角标有丝印：NS-C100-TG16B1，用来标识该单板。
2 单板简介
NS-C100-TG16B1 接口板，对外提供 16 个 10G 光接口。
3 单板规格

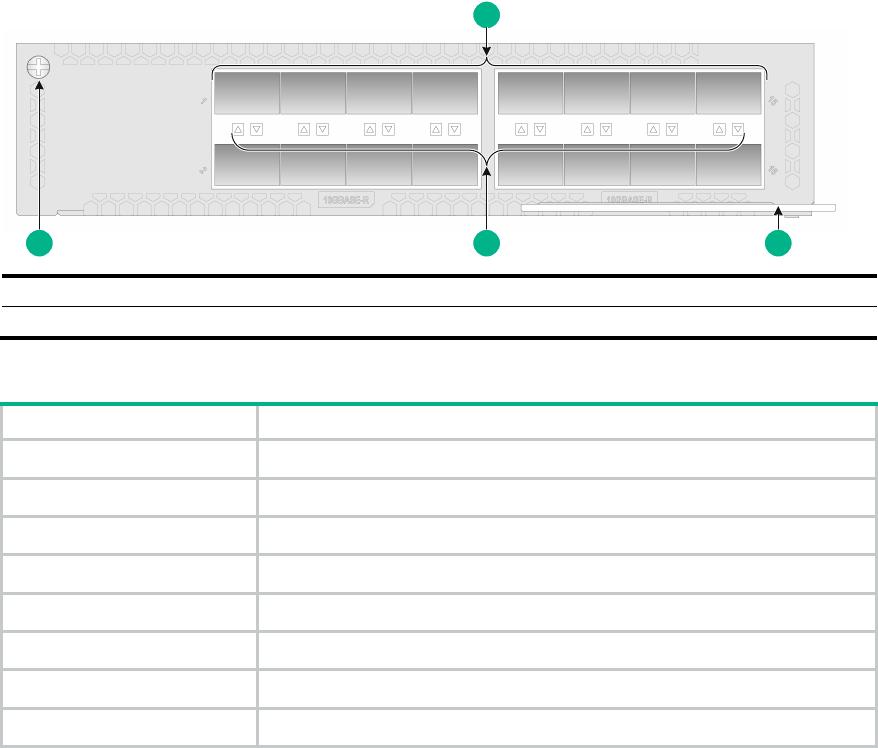

图
1
接口板前面板
(1) 10G
光接口
(2)
扳手
(3) 10G
光接口指示灯
(4)
松不脱螺钉
表
1
单板属性
属性
规格
尺寸（宽×深×高） 174mm×192mm×37.4mm
功耗 5W～23W
净重
0.84Kg
热插拔 不支持
接口数量 16个10GBASE-R接口
接口连接器类型 LC
可选用光模块 10GBASE-R-SFP+光接口：参见表2
适用的主机及槽位 M9000-AI-E4多业务安全网关（槽位2/3、槽位2/4）
可选用的 SFP+模块参见表 2 。
1
2
3
4
资料版本: 5PW100-20211020
BOM: 3123A25P
2
表
2 SFP+
模块属性
模块名称
中心波长
接口连接器类型
外接线缆规格
最大传输距离
SFP-XG-SX-MM850-A 850nm LC 50/125µm多模光纤 300m
SFP-XG-LX-SM1310 1310nm LC 9/125µm单模光纤 10km
SFP-XG-LH40-SM1550 1550nm LC
9/125µm单模光纤
40km
4 单板指示灯
接口板提供了状态指示灯，通过查看指示灯状态，可以判断出对应接口链路状态及当前数据收发状态，
具体含义如下表所示。
表
3
状态指示灯含义
指示灯
指示灯状态
说明
10G光接口状态指示灯
灯闪烁 10G光接口正在接收或发送数据
灯常亮 10G光接口链路已经连通
灯灭 10G光接口链路没有连通
5 相关资料及其获取方式
单板安装的详细介绍请参见对应主机的安装指导手册。
Copyright © 2021 新华三技术有限公司
本文档中的信息如有更改，恕不另行通知
