H3C NSQ1TGX4EA0 接口板 单板手册-6PW105-整本手册.pdf
免费下载
资料版本: 6PW105-20171106
BOM:3123A0RC
1
H3C NSQ1TGX4EA0 接口板 单板手册
1 单板外观

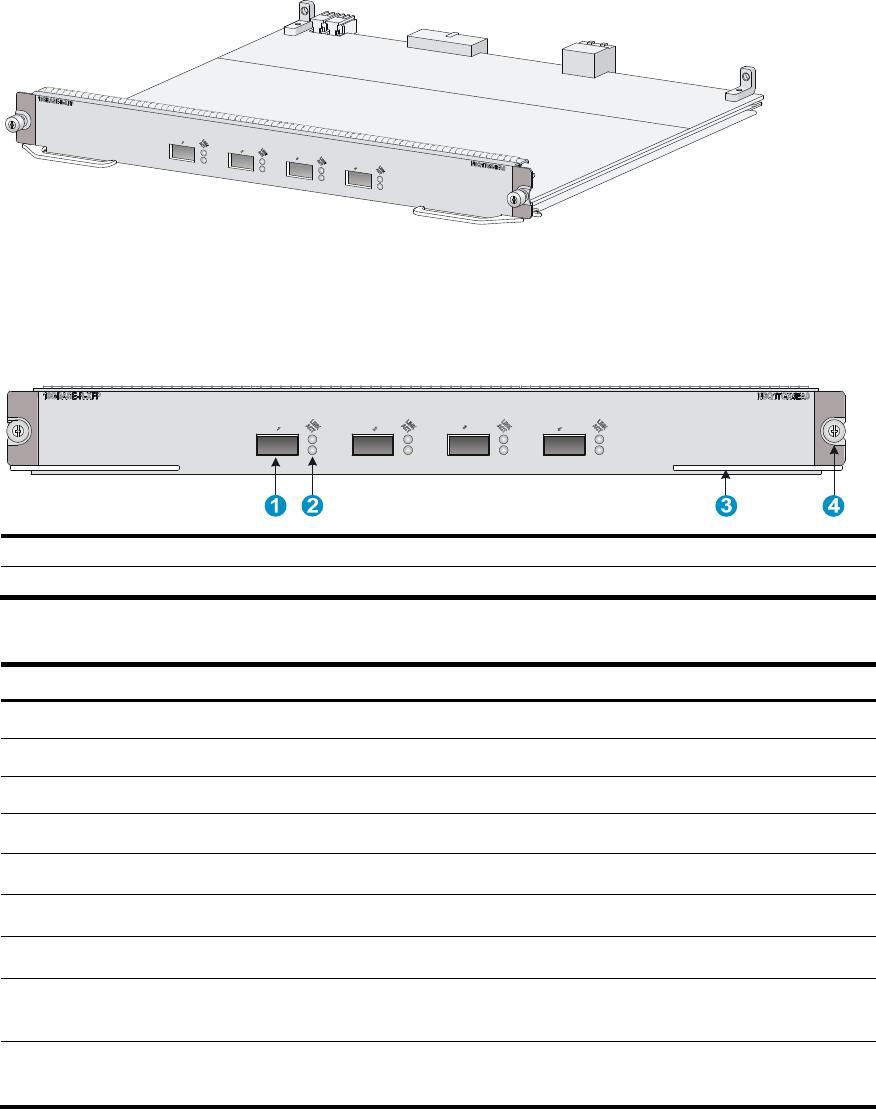

图1 NSQ1TGX4EA0 接口板外观图
2 单板规格
图2 NSQ1TGX4EA0 接口板前面板
(1) 10GBASE-R-XFP万兆以太网业务接口
(2) 接口状态指示灯
(3) 扳手 (4) 松不脱螺丝
表1 接口板属性
属性 规格
尺寸（
H
×
W
×
D
）
40mm
×
399mm
×
352mm
功耗
53W
～
80W
净重
2.93kg
热插拔
支持
接口连接器类型
LC
对外接口
4
个
10GBASE-R-XFP
万兆以太网业务接口
接口传输速率
10Gbit/s
环境温度
• 工作：0°C～45°C
• 非工作：-40°C～70°C
环境湿度
• 工作：10%RH～95%RH，无冷凝
• 非工作：5%RH～95%RH，无冷凝
资料版本: 6PW105-20171106
BOM:3123A0RC
2
属性 规格
适用的主机及槽位
• M9006 多业务安全网关（Slot 2～Slot 5）
• M9010 多业务安全网关（Slot 0～Slot 3，Slot 6～Slot 9）
• M9014 多业务安全网关（Slot 0～Slot 5，Slot 8～Slot 13）
• T9006 入侵防御系统（Slot 2～Slot 5）
• T9010 入侵防御系统（Slot 0～Slot 3，Slot 6～Slot 9）
• T9014 入侵防御系统（Slot 0～Slot 5，Slot 8～Slot 13）
说明：
10GBASE-R-XFP 万兆以太网业务接口仅支持 10G 强制全双工模式。
可选用的 XFP 模块类型及其属性见下表。
表2 NSQ1TGX4EA0 接口收发器及线缆描述
XFP 模块名称 中心波长 接口连接器类型
外接线缆规格
最大传输距离
XFP-SX-MM850 850nm LC
50/125μm
多模光纤
300m
XFP-LX-SM1310 1310nm LC
9/125μm
单模光纤
10km
XFP-LH40-SM1550 1550nm LC
9/125μm
单模光纤
40km
XFP-LH80-SM1550 1550nm LC
9/125μm
单模光纤
80km
3 单板指示灯
NSQ1TGX4EA0 接口板接口指示灯的工作状态，具体如下表所示。
表3 指示灯状态说明
XFP 口指示灯状态
指示灯含义
LIN
K
ACT
常亮
闪烁
XFP
口链路连通，且正在接收或发送数据
常亮
灯灭
XFP
口链路连通，但没有接收或发送数据
灯灭
灯灭
XFP
口链路没有连通
4 安装和拆卸方式
注意：
在安装和拆卸接口板之前，请佩戴好接地良好的防静电手腕。
4.1 安装NSQ1TGX4EA0 接口板
请按照如下步骤完成接口板的安装：
第一步：操作者正对设备的前面板。
第二步：选择安装接口板的插槽，并拆卸插槽上的接口板假面板。（本手册以安装接口板到槽位 3 为
例进行介绍）
