H3C SecPath NSQM2QG2TG8GP40 接口板 单板手册
1 单板标识
前面板右上角标有丝印 NSQM2QG2TG8GP40，用来标识该单板。
2 单板简介
NSQM2QG2TG8GP40 的接口板，对外提供 4 个 1000BASE-X 光接口、8 个 10GBASE-R 光接口和
2 个 40GBASE-R 光接口，配合接口交换板，满足 100G 时代的网络安全防护需求。
3 单板规格

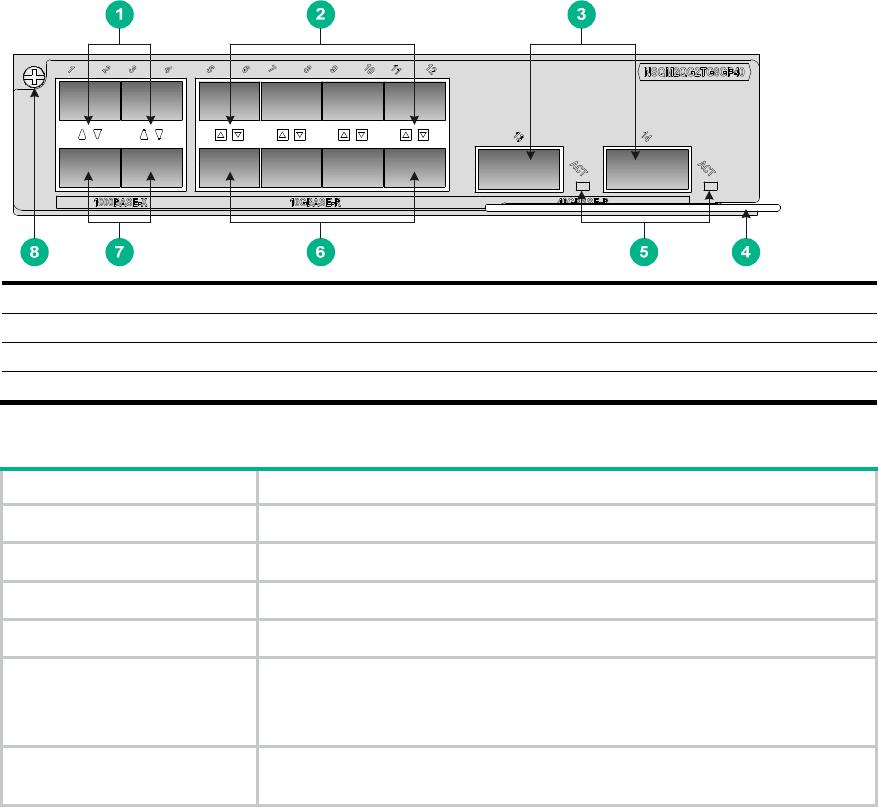

图1 接口板前面板
(1) 指示灯（1000BASE-X） (2) 指示灯（10GBASE-R）
(3) 光接口（40GBASE-R） (4) 扳手
(5) 指示灯（40GBASE-R） (6) 光接口（10GBASE-R）
(7) 光接口（1000BASE-X） (8) 松不脱螺钉
表1 单板属性
属性 规格
尺寸（宽×深×高） 173.5mm×191.9mm×37.4mm
功耗 4W～19W
净重 0.8Kg
热插拔 不支持
接口数量
• 4个 1000BASE-X 光接口
• 8个 10GBASE-R 光接口
• 2个 40GBASE-R 光接口
接口连接器类型
• LC
• MPO
资料版本: 6PW107-20200420
BOM: 3123A1N7
2
属性 规格
环境温度
• 工作：0°C～45°C
• 非工作：-40°C～70°C
环境湿度
• 工作：5%RH～95%RH，无冷凝
• 非工作：5%RH～95%RH，无冷凝
接口传输速率 1.25Gbit/s、10.3125Gbit/s、41.25Gbit/s
可选用线缆及最大传输距离
1000BASE-X-SFP光接口：参见表2
10GBASE-R-SFP+光接口：参见表3
40GBASE-R-Q
SFP+光接口：参见表4
适用的单板及槽位
• NSQM1MBFEA0 接口交换板（槽位 1～槽位 2）
• NSQM2MBFDA0 接口交换板（槽位 1～槽位 2）
• NSQM2MBFEA0 接口交换板（槽位 1～槽位 2）
可选用的SFP模块参见 表 2 。
表2 SFP 模块属性
模块名称 中心波长 接口连接器类型 外接线缆规格 最大传输距离
SFP-GE-SX-MM850-A 850nm LC 50/125µm多模光纤 550m
SFP-GE-LX-SM1310-A 1310nm LC 9/125µm单模光纤 10km
SFP-GE-LH40-SM1310 1310nm LC 9/125µm单模光纤 40km
SFP-GE-LH40-SM1550 1550nm LC 9/125µm单模光纤
40km
SFP-GE-LH80-SM1550 1550nm LC 9/125µm单模光纤
80km
SFP-GE-LH100-SM1550 1550nm LC 9/125µm单模光纤
100km
可选用的SFP+模块参见 表 3 。
表3 SFP+模块属性
模块名称 中心波长 接口连接器类型 外接线缆规格 最大传输距离
SFP-XG-SX-MM850-A 850nm LC 50/125µm多模光纤 300m
SFP-XG-LX-SM1310 1310nm LC
9/125µm单模光纤
10km
SFP-XG-LH40-SM1550 1550nm LC 9/125µm单模光纤 40km
可选用的QSFP+模块参见 表 4 。
表4 QSFP+模块属性
模块名称 中心波长
接口连接
器类型
外接线缆规格 模式带宽
最大传
输距离
QSFP-40G-SR4-MM850 850nm MPO 50/125µm多模光纤 2000(MHz*km) 100m
QSFP-40G-LR4-WDM1300 1310nm LC 9/125µm单模光纤 - 10km
QSFP-40G-CSR4-MM850 850nm MPO 50/125µm多模光纤 2000(MHz*km) 300m
