资料版本: 5PW102-20201123
BOM: 3123A21E
1
H3C SecPath NS-ADEEMPC0 ADE 业务板 单板手册
1 单板标识
前面板右上角标有丝印：NS-ADEEMPC0，用来标识该业务板。
2 单板简介
NS-ADEEMPC0 应用交付业务板提供 2 个 Console 接口和 2 个管理以太网电接口。
3 单板规格

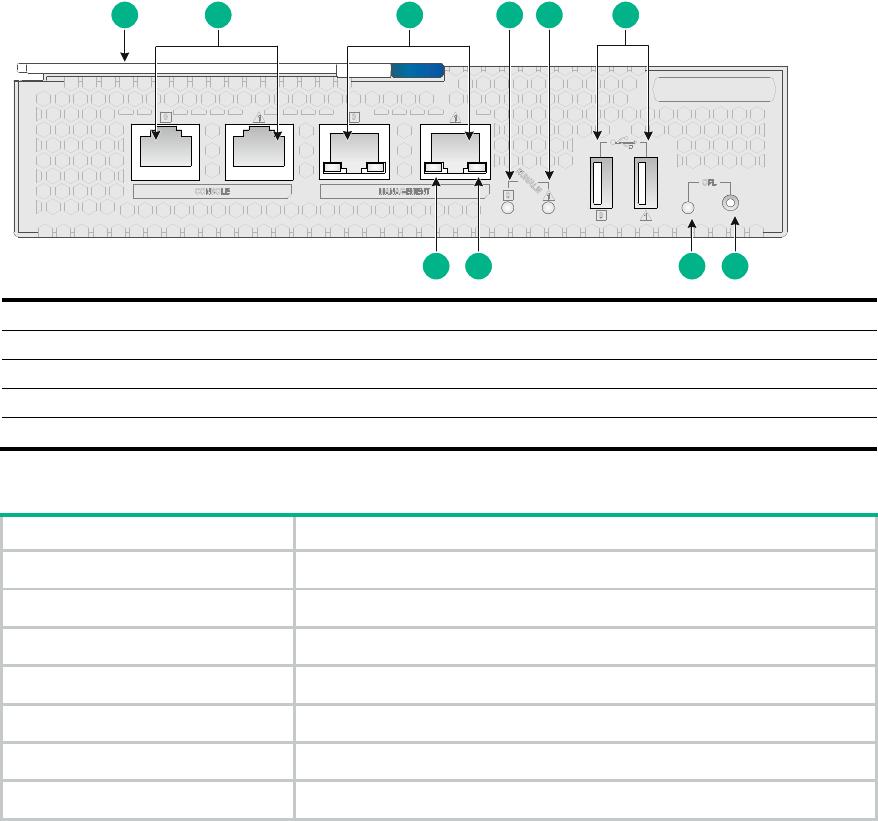

图
1
业务板前面板
(1)
扳手
(2) Console
接口
(3)
管理以太网电接口
(4) CPU 0
状态指示灯
(5) CPU 1
状态指示灯
(6) USB
接口（仅支持供电）
(7)
微动按钮（暂不支持）
(8)
微动指示灯（暂不支持）
(9)
管理以太网电接口
ACT
指示灯
(10)
管理以太网电接口
LINK
指示灯
表
1
业务板属性
属性
规格
CPU数量 2块
CPU存储 16GB（每块CPU标配8GB）
内存规格 64GB RDIMM（每块CPU标配2根16GB RDIMM）
业务板尺寸（宽×深×高） 191mm × 365.3mm × 44mm
重量
2.45Kg
功耗 156W～204W
热插拔 不支持
1
2
3
6
7
5
4
9
10
8
资料版本: 5PW102-20201123
BOM: 3123A21E
2
属性
规格
对外接口
2个Console接口
2个USB接口（仅支持供电）
2个管理以太网电接口
适用的主机及槽位
• M9000-AD6（槽位 2/1～槽位 2/2）
• M9000-AI-E8（NSQM5MBSHA1 接口交换板槽位 1～槽位 2）
表
2 Console
口属性
属性
说明
连接器类型 RJ-45
接口标准
RS-232
波特率 9600bps～115200bps，缺省9600bps
线缆类型 普通异步串行口线缆
传输距离 ≤15m
支持服务
• 与字符终端相连
• 与本地 PC 的串口相连并在 PC 上运行终端仿真程序
• 命令行接口
表
3
管理以太网电接口属性
属性
说明
连接器类型
RJ-45
接口标准 802.3，802.3u和802.3ab
接口类型 MDI/MDIX自适应
线缆类型 5类或5类以上双绞线
传输距离
100m
支持速率和工作模式
• 10Mbps：半双工/全双工模式
• 100Mbps：半双工/全双工模式
• 1000Mbps：全双工模式
4 单板指示灯
注意
:
为保证业务板正常运行，需要保证至少有一块 CPU
处于正常运行状态。
NS-ADEEMPC0 业务板提供了多个指示灯，用于指示业务板的工作状态，指示灯状态及说明如下表
所示。
