H3C SecPath NSQM2MPUD0 主控板 单板手册-6PW101-整本手册.pdf
免费下载
资料版本: 6PW101-20220530
BOM: 3123A1Q1
1
H3C SecPath NSQM2MPUD0 主控板 单板手册
1 单板标识
前面板右上角标有丝印：NSQM2MPUD0，用来标识主控板。
2 单板规格
NSQM2MPUD0 主控板提供 1 个 USB 接口、1 个 Mini USB Console 接口、1 个 Console 口、2 个
10/100/1000Base-T 电接口，2 个千兆 SFP 光接口。

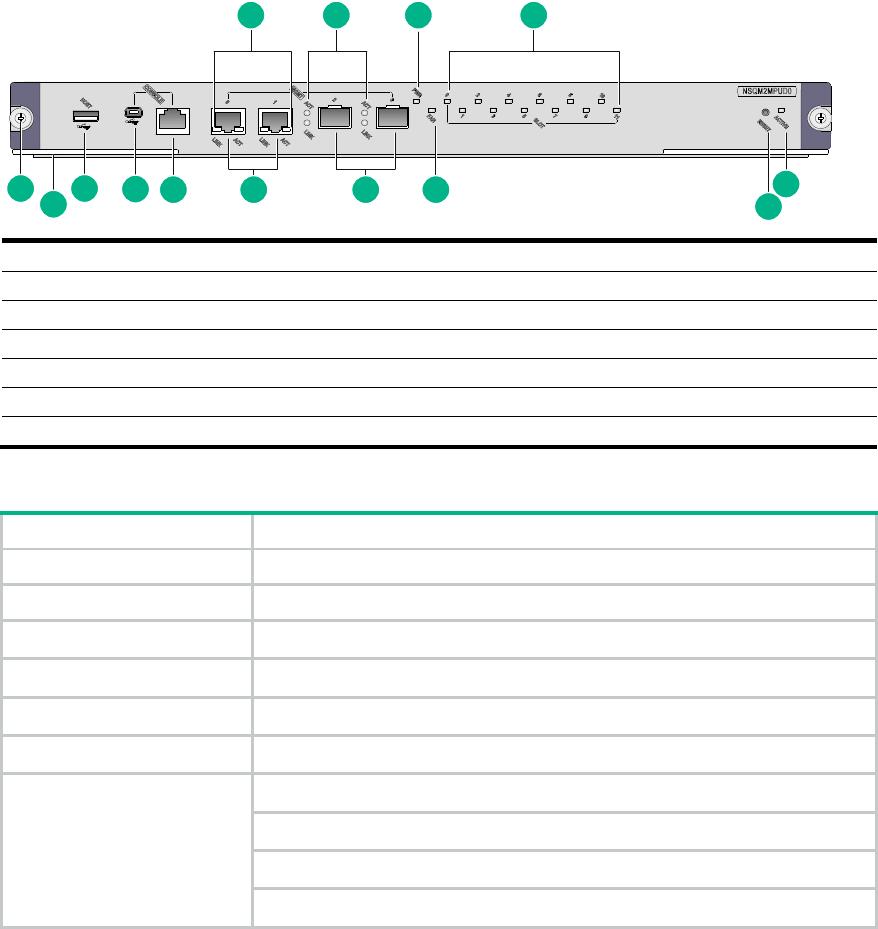

图
1
主控板前面板
(1) 10/100/1000Base-T
电接口指示灯（
LINK/ACT
）
(2) SFP
接口指示灯（
LINK/ACT
）
(3)
电源状态指示灯（
PWR
）
(4)
单板状态指示灯
(5)
主控板主用
/
备用状态指示灯
(6) RESET
复位键
(7)
风扇状态指示灯（
FAN
）
(8)
千兆
SFP
光接口
(9) 10/100/1000Base-T
电接口
(10) Console
口（
CONSOLE
）
(11) USB Console
口
(12) USB
口
(13)
扳手
(14)
松不脱螺丝
表
1
主控板属性
属性
规格
Flash 1GB
SDRAM (DDR3) 4GB
主控板尺寸（宽×深×高） 399mm × 355mm × 45mm
功耗 45W～86W
重量
4Kg
热插拔 支持
对外接口
1个Console接口
1个USB Cons ole接口
1个USB 2.0接口
4个网管口（2个10/100/1000Base-T接口和2个SFP接口）
1 2
3
4
5
6
78
10
9
11
12
14
13
资料版本: 6PW101-20220530
BOM: 3123A1Q1
2
属性
规格
环境温度
• 工作：0°C～45°C
• 非工作：-40°C～70°C
环境湿度（无冷凝）
• 工作：10%RH～95%RH
• 非工作：5%RH～95%RH
适用的主机及槽位
• M9008-S 多业务安全网关（槽位 0～槽位 1）
• T9008-S 入侵防御系统（槽位 0～槽位 1）
说明：
•
主控板适用的软件版本信息，请参见主控板配套的版本说明书。
•
连接本单板上的 SFP 光网管口之前，请确保对端以太网接口的速率为 1000Mbit/s
，双工模式为全
双工，否则可能会导致连接失败。
• USB
接口不支持使用
USB
延长线。
表
2 Console
口属性
属性
说明
连接器类型
RJ-45
接口标准 RS-232
波特率 9600bps～115200bps，缺省9600bps
线缆类型 普通异步串行口线缆
传输距离 ≤15m
支持服务
• 与字符终端相连
• 与本地 PC 的串口相连并在 PC 上运行终端仿真程序
• 命令行接口
表
3 10/100/1000BASE-T
电接口属性
属性
说明
连接器类型 RJ-45
接口标准 802.3，802.3u和802.3ab
接口类型 MDI/MDIX自适应
线缆类型 5类或5类以上双绞线
传输距离 100m
支持速率和工作模式
• 10Mbps：半双工/全双工模式
• 100Mbps：半双工/全双工模式
• 1000Mbps：全双工模式
表
4 1000BASE-X
光接口属性
属性
规格
连接器类型 LC
光模块类型 SFP
of 5
