1
H3C SecPath M9000-S NSQM2ADEDSCA0 单板手册
1 单板标识
前面板右上角标有丝印：NSQM2ADEDSCA0，用来标识该业务板。
2 单板简介
NSQM2ADEDSCA0 是 H3C 公司开发的第四代高性能应用交付引擎业务板，可应用于 H3C M9008-S、
M9012-S 多业务安全网关。该业务板随 M9008-S、M9012-S 设备部署在数据中心的汇聚层或核心层，
优化和分担企业数据中心的访问流量，以保证数据中心的响应速度和业务连续性。
3 单板规格
NSQM2ADEDSCA0 应用交付引擎业务板提供 1 个 Console 接口、1 个 USB 接口、1 个千兆以太网
电接口和一个硬盘插槽。

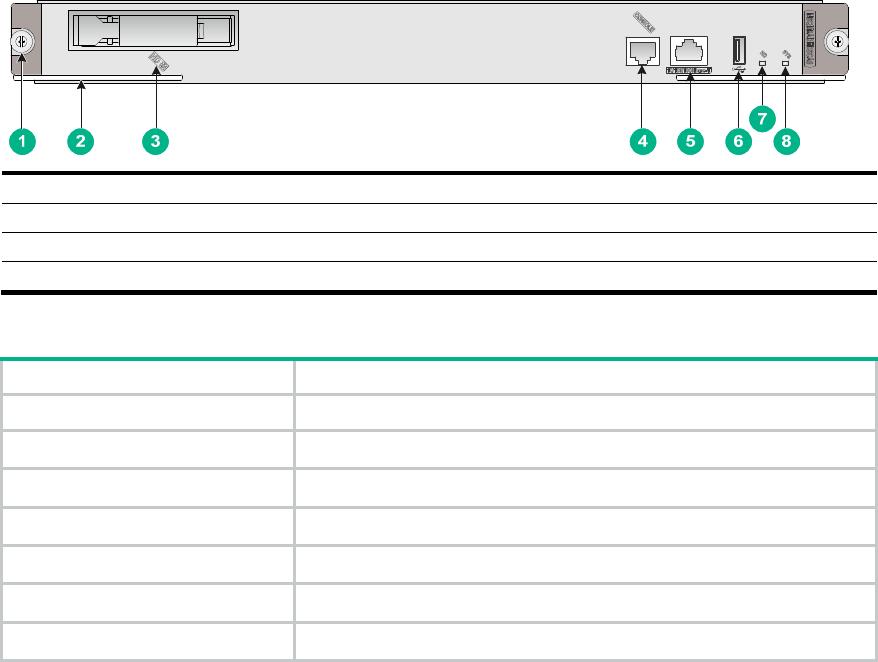

图1 NSQM2ADEDSCA0 业务板前面板
(1) 松不脱螺丝 (2) 扳手
(3) 硬盘插槽（预留插槽，暂不支持） (4) Console接口（CONSOLE）
(5) 千兆以太网电接口（10/100/1000BASE-T） (6) USB接口（预留接口，暂不支持）
(7) 硬盘指示灯（HD） (8) 系统运行指示灯（SYS）
表1 业务板属性
属性 规格
Flash 8MB Nor Flash
内存规格 标配32GB（4根8GB VLP RDIMM）
Micro SD卡插槽数量及规格 1个内置Micro SD卡插槽，标配为8GB
业务板尺寸（宽×深×高） 399.2mm × 354.8mm × 40.1mm
重量 3.8kg
功耗 116W～124W
热插拔 支持
资料版本: 6PW103-20190904
BOM: 3123A1PS
2
属性 规格
对外接口
1个Console接口
1个USB接口
1个千兆以太网电接口
1个硬盘插槽
环境温度
• 工作：0°C～45°C
• 非工作：-40°C～70°C
温度变化率
• 工作：＜20°C /hrs
• 非工作：＜30°C /hrs
环境湿度（无冷凝）
• 工作：10%RH～80%RH
• 非工作：5%RH～90%RH
适用的主机及槽位
• 安装 NSQM2MPUC0 主控板的 M9008-S 多业务网关（槽位 2～槽
位 7）
• M9012-S 多业务网关（槽位 0～槽位 4，槽位 7～槽位 11）
表2 Console 口属性
属性 说明
连接器类型 RJ-45
接口标准 RS-232
波特率 9600bps～115200bps，缺省9600bps
线缆类型 普通异步串行口线缆
传输距离 ≤15m
支持服务
• 与字符终端相连
• 与本地 PC 的串口相连并在 PC 上运行终端仿真程序
• 命令行接口
表3 10/100/1000BASE-T 以太网电接口属性
属性 说明
连接器类型 RJ-45
接口标准 802.3，802.3u和802.3ab
接口类型 MDI/MDIX自适应
线缆类型 5类或5类以上双绞线
传输距离 100m
支持速率和工作模式
• 10Mbps：半双工/全双工模式
• 100Mbps：半双工/全双工模式
• 1000Mbps：全双工模式
of 4
