2 iBMC 管理软件概述
关于本章
2.1 简介
2.2 系统设计
2.3 安全管理
2.1 简介
iBMC系统是服务器远程管理系统。iBMC系统兼容服务器业界管理标准IPMI规范，支
持键盘、鼠标和视频的重定向、文本控制台的重定向、远程虚拟媒体、高可靠的硬件
监测和管理功能。iBMC系统提供了丰富的管理功能，主要功能有：
l 丰富的管理接口
提供智能平台管理接口（IPMI，Intelligent Platform Management Interface）、命令
行接口（CLI，Command-line Interface）、数据中心管理接口（DCMI，Data
Center Mangeability Interface）、Redfish接口、超文本传输安全协议（HTTPS，
Hypertext Transfer Protocol Secure）和简单网络管理协议（SNMP，Simple Network
Management Protocol），满足多种方式的系统集成需求。
l 完全兼容IPMI1.5/IPMI2.0
提供最标准的管理接口，可与任何标准管理系统集成。
l 故障检测和告警管理
故障检测和告警管理，保障设备7*24小时高可靠运行。
l 虚拟KVM（Keyboard, Video, and Mouse）和虚拟媒体
提供方便的远程维护手段。
l 基于Web界面的用户接口
可以通过简单的界面操作快速完成设置和查询任务。
l 系统崩溃时临终截屏与录像
分析系统崩溃原因不再无处下手。
l 屏幕快照和屏幕录像
让定时巡检变得简单轻松。
华为机架服务器
iBMC (V290 至 299) 用户指南 2 iBMC 管理软件概述
文档版本 07 (2018-06-07) 华为专有和保密信息
版权所有 © 华为技术有限公司
2
l 支持DNS/LDAP
域管理和目录服务，简化服务器管理网络。
l 软件镜像备份
提高系统的安全性，即使当前运行的软件完全崩溃，也可以从备份镜像启动。
l 支持智能电源管理
功率封顶技术助您轻松提高部署密度；动态节能技术助您有效降低运营费用。
l 通过LCD实现部件监控
LCD直接从iBMC获取设备信息。用户可通过LCD查询设备状态信息及告警。
l Smart Provisioning
通过Smart Provisioning实现了免光盘安装操作系统、配置RAID以及升级等功能，
为用户提供更便捷的操作接口。
使用浏览器登录iBMC系统的客户端需具备以下版本的操作系统、浏览器和Java运行环
境，如运行环境所示。
2.2 系统设计
iBMC的系统架构如图2-1所示。iBMC硬件芯片采用华为自主研发的海思芯片Hi1710，
包括一个最高主频800MHz的单核A9 CPU，一个8051单片机及主频200MHz的协处理
器，支持远程KVM、IPMI管理接口、PCIE收发MCTP报文、本地显示VGA、GE网
口、RMII接口，以及其它丰富的板级管理和外设接口。具体如下：

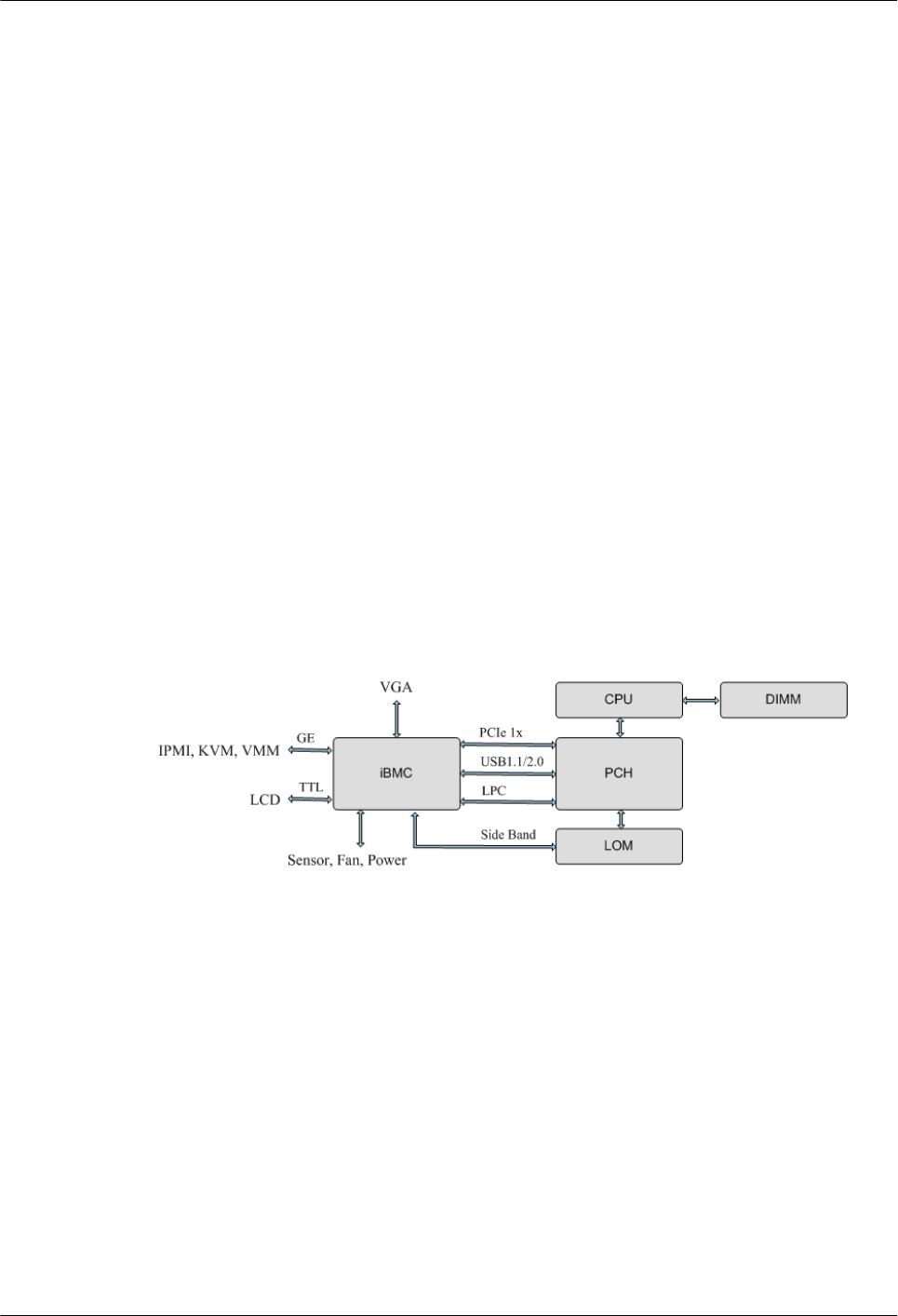

图 2-1 iBMC 系统架构
l iBMC的KVM模块通过VGA接口接收来自操作系统的视频信息，经过压缩后再通
过网络将压缩数据传输到远程KVM客户端进行解压还原。此外KVM模块接收远程
KVM客户端的键盘鼠标数据，通过模拟的USB键盘鼠标设备将数据传输到操作系
统，实现远程的键盘鼠标控制。
l iBMC的系统运行记录仪模块通过PCIe接口接收来自操作系统写入的运行轨迹信
息，并提供记录信息的导出接口。
l iBMC提供传统的LPC系统接口与操作系统通信，支持标准的IPMI管理。
l iBMC对外提供GE以太网络接口，支持通过网络使用IPMI，HTTPS等协议进行远
程管理操作。
l iBMC通过传感器实现了对服务器的温度、电压状态全面监控，并且提供对服务器
的风扇和电源的智能管理。
l iBMC支持最新的边带网络技术（NCSI）以及VLAN网络功能，通过边带网络可以
支持更加灵活的管理组网。
华为机架服务器
iBMC (V290 至 299) 用户指南 2 iBMC 管理软件概述
文档版本 07 (2018-06-07) 华为专有和保密信息
版权所有 © 华为技术有限公司
3
