0.96 寸 OLED 显示屏使用手册
一、OLED 简介
OLED，即有机发光二极管（
Organic Light Emitting Diode
）。 OLED 由于同时具备自发光，不需背
光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及
制程较简单等优异之特性，被认为是下一代的平面显示器新兴应用技术。
LCD 都需要背光，而 OLED 不需要，因为它是自发光的。这样同样的显示 OLED 效果要来得好一
些。以目前的技术，OLED 的尺寸还难以大型化，但是分辨率确可以做到很高。在此我们使用的
是0.96 寸OLED 显示屏，该屏有以下特点：
1）0.96 寸 OLED 有黄蓝，白，蓝三种颜色可选；其中黄蓝是屏上 1/4 部分为黄光，下 3/4 为蓝；
而且是固定区域显示固定颜色，颜色和显示区域均不能修改；白光则为纯白，也就是黑底白字；
蓝色则为纯蓝，也就是黑底蓝字。
2）分辨率为 128*64
3）多种接口方式；OLED 裸屏总共种接口包括：6800、8080 两种并行接口方式、3 线或 4 线的
串行 SPI 接口方式、 IIC 接口方式（只需要 2 根线就可以控制 OLED 了！），这五种接口是通过
屏上的 BS0~BS2 来配置的。
4）本屏开发了两种接口的 Demo 板，接口分别为七针的 SPI/IIC 兼容模块，四针的 IIC 模块。两
种模块都很方便使用；希望大家根据实际需求来选择不同的模块。
二、产品特点
2.1
0.96 寸 OLED 裸屏外观
裸屏为 30pin，从屏正面看左下角为 1，右下角为 30；在设计的时候一定要注意不要搞反了。
具体的接口定义请大家查看 0.96 寸 OLED 官方数据手册；里面有详细介绍。

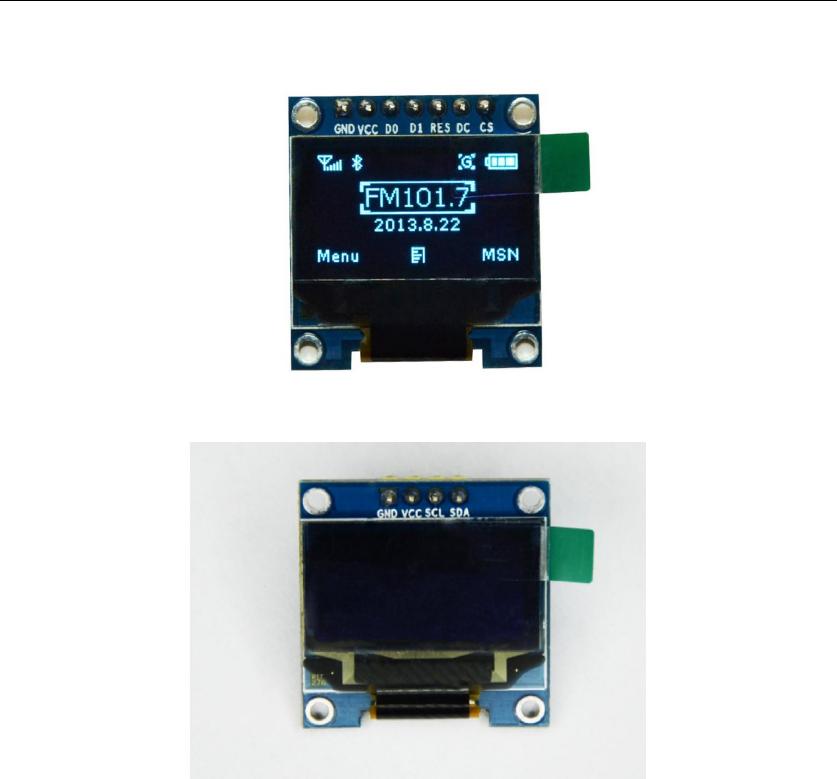

2.2 0.96 寸 OLED 模块
2.2.1 SPI/IIC 接口模块
模块接口定义：
1. GND 电源地
2. VCC 电源正（3～5.5V）
3. D0 OLED 的 D0 脚，在 SPI 和 IIC 通信中为时钟管脚
4. D1 OLED 的 D1 脚，在 SPI 和 IIC 通信中为数据管脚
5. RES OLED 的 RES#脚，用来复位（低电平复位）
6. DC OLED 的 D/C#E 脚，数据和命令控制管脚
2
7. CS OLED 的 CS#脚，也就是片选管脚
2.2.2 IIC 接口模块
1. GND 电源地
2. VCC 电源正（3～5.5V）
3. SCL OLED 的 D0 脚，在 IIC 通信中为时钟管脚
4. SDA OLED 的 D1 脚，在 IIC 通信中为数据管脚
2.3 0.96 寸 OLED 驱动 IC
本屏所用的驱动 IC 为 SSD1306；其具有内部升压功能；所以在设计的时候不需要再专一设计
升压电路；当然了本屏也可以选用外部升压，具体的请详查数据手册。SSD1306 的每页包含了
128 个字节，总共 8 页，这样刚好是 128*64 的点阵大小。这点与 1.3 寸 OLED 驱动 IC SSD1106
稍有不同，SSD1106 每页是 132 个字节，也是 8 页。所以在用 0.96 寸 OLED 移植 1.3 寸 OLED 程
序的时候需要将 0.96 寸的显示地址向右偏移 2，这样显示就正常了；否则在用 1.3 寸的时候 1.3
寸屏右边会有 4 个像素点宽度显示不正常或是全白，这点大家注意一下。其它的 SSD1306 和
SSD1106 区别不大。
三、 0.96 寸 OLED 模块使用方法
3.1 七针 SPI/IIC OLED 模块使用方法
七针 SPI/IIC OLED 模块共有七个管脚，1～7 分别为 GDN、VCC、D0、D1、RES、DC、CS
此模块支持四线 SPI、三线 SPI、IIC 接口；由 OLED 的数据手册我们可以知道 0.96 寸 OLED 裸屏是
支持四种五种不同接口的；除了前面的三种还有 6800、8080 并口方式；由于这两种接口占用数
据 线 比 较 多 ； 而 且 不 太 常 用 ， 所 以 模 块 在 设 计 的 时 候 没 有 引 出 来 。
