1 网闸配置操作流程
1.1 配置前的准备工作
准备工作一：确认用户需求以及网闸将要部署的网络位置，从而选择网闸的具体工作模
式。天融信网闸具有三种工作模式，代理模式、透明代理模式、路由模式。如果网络环境中
网闸内网端与外网端网段相同，那么只能选择透明代理模式。如果网络环境中网闸内网端与
外网端网段不同，那么根据用户需求可以选择代理模式和路由模式。
关于代理模式和路由模式的具体划分，如果用户的需求是通过访问网闸的代理地址去访
问网闸另一端的目标服务器，那么网闸使用代理模式。如果用户的需求是客户端直接访问目
标服务器地址获取服务，那么网闸使用路由模式。如果用户上述两种需求都有，那么网闸还
是使用路由模式，路由模式可以兼容以上两种需求。
准备工作二：确认网闸设备的运行状态正常，从而避免因为设备运行过程中出现的损坏
影响设备实施工作。具体的方法如下：

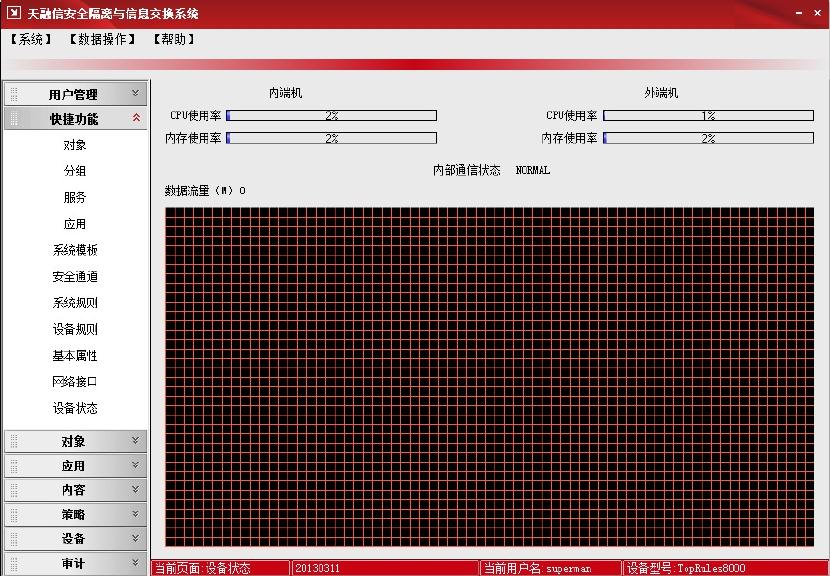

使用 TopRules 控制台程序登录网闸，在快捷功能下拉菜单点击“设备状态”选项。
如图所示：“内部通信状态 NORMAL”说明网闸设备运行状态正常，如果显示“内部通
信状态 ERROR”那么设备可能出现硬件故障，请联系总部返厂换货或者维修。
1.2 快速配置流程
实例环境：代理模式下 http 访问
内网客户端是 192.168.0.18，外网服务器为 192.168.1.101，网闸部署在内外网之间，分
配给网闸内网端地址 192.168.0.19，分配给网闸外网端地址 192.168.1.19。客户端与服
务端从未进行过通信或数据交换，现在要求客户端通过网闸去访问外网服务器的 web
服务。由于网闸内外网端处于不同网段，所以我们将网闸设备设置为代理模式。
1．登录网闸系统
管理端 pc 安装 TopRules 控制台程序，管理端通过网线与网闸 MAN 口相连，打开控
制台程序查询设备、选择设备，然后以默认用户名“superman” 默认密码“talent”登
录网闸系统。（注：设备密码默认也是“talent”）
2．配置对象
在“对象”管理界面中添加对象“测试工程师”及“WEB 服务器”分别输入相应的
IP 等信息；如下图所示：
