VFD／SFH-JBF-DG08 图像型火灾探测器
概述
智慧青瞳（VFD／SFH-JBF-DG08）是 新 型 分 布 式 智 能 图像型火灾探测器。具有高清可见
光图像传感器和热成像传感器，内置 SoC 处理器对画面中的图像进行实时复合逻辑分析，
通过继电器发出报警信号。可与 FW841 继电器模块联动，传递报警信号，并与 FW106、
FW106S 火灾报警控制器联动使用。
硬件电路

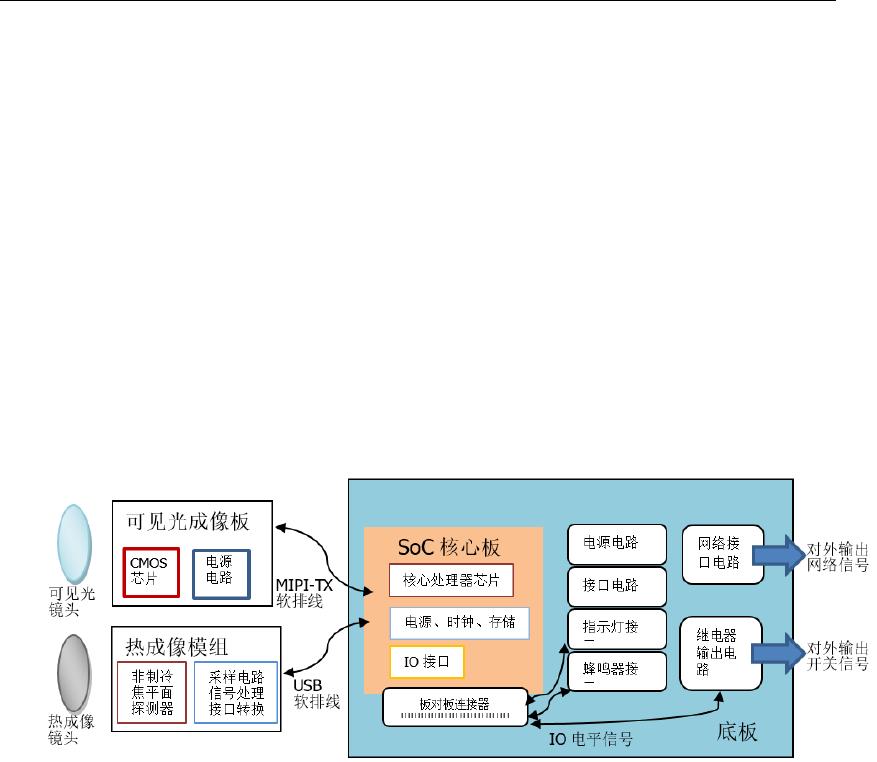

硬件工作示意图：
l 可见光镜头：玻璃+树脂材质，镀膜，定焦 8mm 镜头，镜片内安装 650nm 截止滤镜，
l 可见光成像板：承载可见光 CMOS 传感器芯片以及支撑芯片工作的电源电路等，可以
将镜头聚焦的 300-650nm 波长光线转换为图像数字信号，可见光采集的图像供烟雾分
析。
l 热成像镜头：锗玻璃材质，无热化设计，镀膜，定焦 6.8mm 镜。
l 热成像模组：F_VOx 非制冷焦平面阵列传感器，利用 8-14um 长波成像，热成像采集的
图像供火焰分析。
l SoC 核心板：处理 AI 分析前的准备工作，进行算法复合逻辑分析，判断是否存在烟雾、
火焰
a) Sensor：获取摄像头接口信息、调整分辨率和帧率等。
b) VIF：采集 DVP/MIPI/BT656/BT1120 等视频接口信号。
c) ISP：实现 HDR, 3D/2D 降噪，3A 算法，WDR 等相关功能。
d) SCL：将原始画面缩放到指定的分辨率或画面旋转。
e) AI：运行人工智能算法对视频图像进行分析。
f) I/O 电平输出：高低电平状态输出 0 或 1，使用这种信号通过板对板连接器控制底
板上的各种接口驱动电路，例如蜂鸣器电路和指示灯电路的开关，从而控制蜂鸣器
发声和不同颜色指示灯亮起，还可以控制继电器的开合来输出开关状态。
l 继电器：输出开关量信号，控制常开或常闭继电器，触点容量 30V/2A。
探测工作流程
可见光采集肉眼可见光谱的图像数据，通过 CMOS 成像板转换为数字信号，通过软排
线以 MIPI-TX 接口传输，以 并 行 差 分 信 号 的 形 式 ，在 同 步 时 钟 的 驱 动 下 传 输 给 传 递 给 SoC 核
心板，进行分析；热成像镜头采集长波红外热辐射的图像数据，通过热成像模组转换为数字
信号，通过软排线以 USB 接口传输给 SoC 核心板，进行分析。
烟雾检测需要可见光图像数据，火焰检测需要热成像图像数据。正常情况下，画面无烟
雾或火焰时，SoC 核心板分析结果为否，IO 接口输出电平为 0，继 电器没有动作，不输出有
效信号；当画 面存 在烟 雾或 火焰时，SoC 核心板分析结果为是，IO 接口输出电平为 1，继电
器动作，输出报警信号。
通用 I/O 管脚的高低电平状态输出 0 或 1，使 用 这 种 信 号 控 制 底 板 上 的 各 种 接 口 驱 动 电
路，例如蜂鸣器电路和指示灯电路的开关，从而控制蜂鸣器发声和不同颜色指示灯亮起，还
可以控制继电器的开合来输出开关状态。
