2处理过程

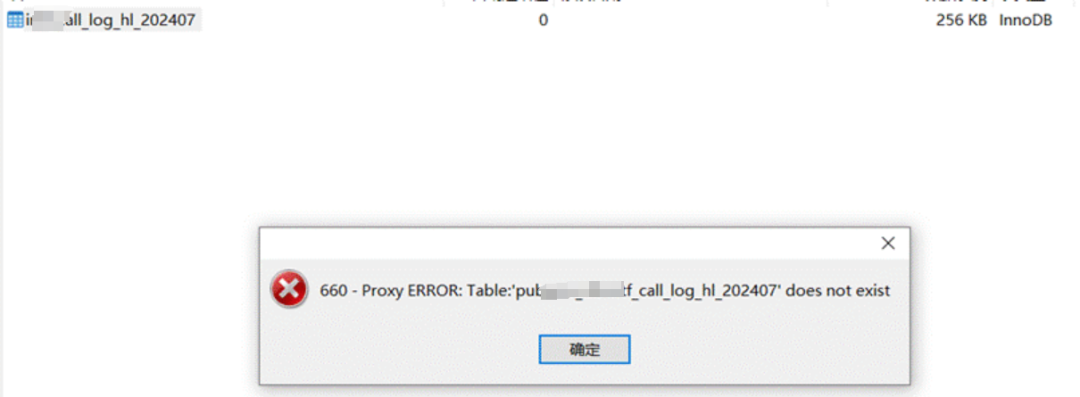

1、根据开发人员提供的数据库访问地址和端口信息，使用DBeaver客户端验证问题是否可以重现。登录数据库后，在客户端上点击该表的外键、引用等按键会弹出错误660。

2、在赤兔管理平台的“实例管理”列表中找到对应的实例，可以看到这是一个分布式实例，由4个set组成。

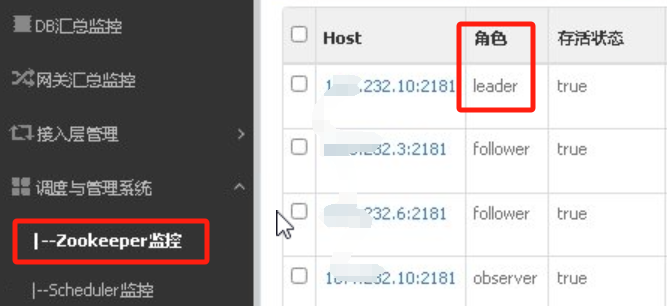

3、在“调度与管理系统“找到Zookeeper集群对应的服务器地址，并登录到Leader服务器。

4、登录zookeeper服务台，查看这个表对应的路由表信息。

cd data/application/zookeeper/bin
./zkCli.sh -server 127.0.0.1:2181
ls tdsqlzk/group_1720751957_78/routes/rtns@shardkeys/rt@pubserv_db
需要将group_1720751957_78换成实际的实例group名称。

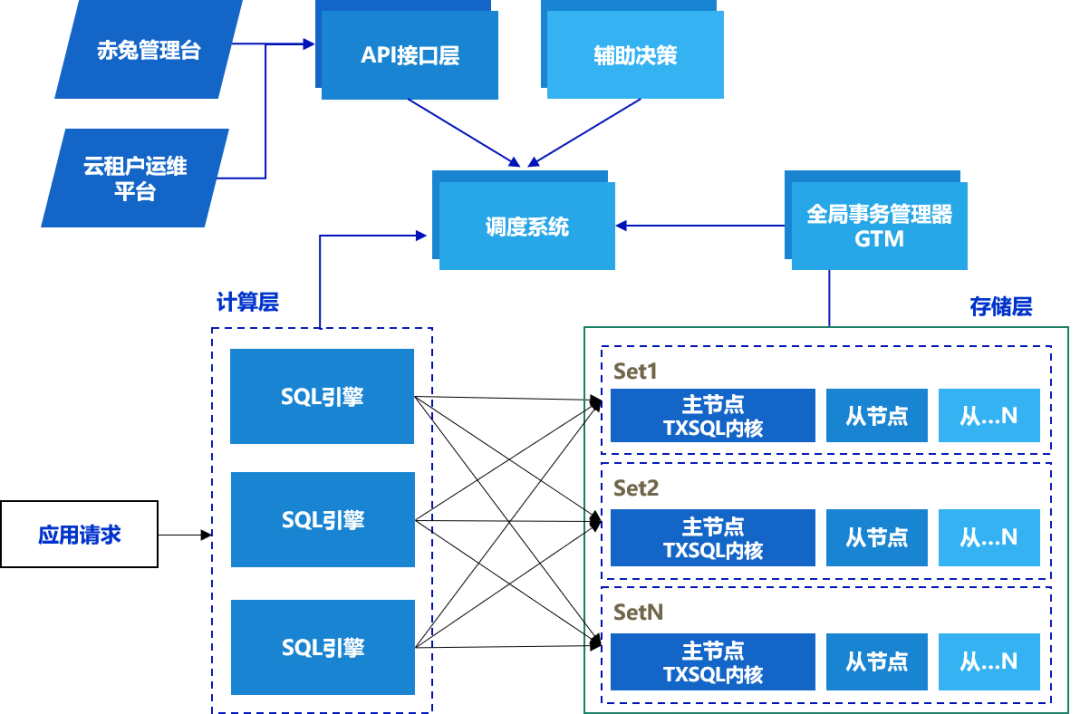

5、TDSQL架构图及各组件的关系说明

当业务访问时，首先通过负载均衡LVS转发流量，负载均衡是基于TCP/IP协议高性能的连接，然后通过SQL引擎解析路由信息，解析其中的SQL语句，读写分离判断，产生全局唯一值。SQL引擎通常设置3台，且没有主备之分全是对等的。解析完之后的SQL语句分发到对应的set上的MySQL底层，再由MySQL去执行。MySQL上有一个agent，通过agent与zookeeper关联。在部署的时候，agent和MySQL部署在一起。整个架构的核心是SQL引擎，MySQL存储引擎和zookeeper管理节点。

Zookeeper分布式调度系统管理维护整个集群元数据管理和通知作用。Hadoop负责备份，数据库的数据。Kafka主要是负责SQL的审计、多源同步。操作整个系统则是通过前台赤兔管理平台，通过赤兔平台设置任务，监控，采集，备份以完成日常基本的运维服务。

6、Zookeeper存储分片表对应的路由信息，但是却未查询到这个表对应的路由信息。

ls /tdsqlzk/group_1633417155_6280/routes/rtns@shardkeys/rt@pubserv_db.intf_call_log_hl_202407
get /tdsqlzk/group_1633417155_6280/routes/rtns@shardkeys/rt@pubserv_db.intf_call_log_hl_202407
查询记录为空

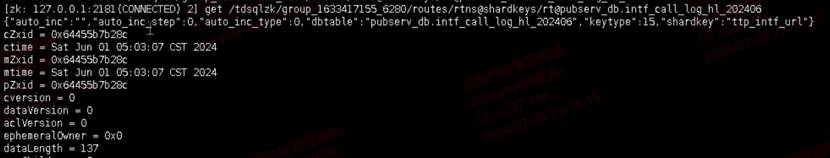

7、随机找一张分片表，并查看其路由信息

get /tdsqlzk/group_1633417155_6280/routes/rtns@shardkeys/rt@库名.表名

将{}中的字段复制出来并更改为异常表的相关内容。修改后的内容如下。

8、手动创建分片表对应的路由信息，即定义如何根据特定的分片键（Shard Key）将查询或数据操作路由到特定的分片（Shard）上。

create /tdsqlzk/group_1633417155_6280/routes/rtns@shardkeys/rt@pubserv_db.intf_call_log_hl_202407{"auto_inc":"","auto_inc_step":0,"auto_inc_type":0,"dbtable":"pubserv_db.intf_call_log_hl_202407","keytype":15,"shardkey":"ttp_intf_url"}

9、在zookeeper上创建这个分片表对应的路由信息后，再次使用客户端可以查询到对应的表数据。
